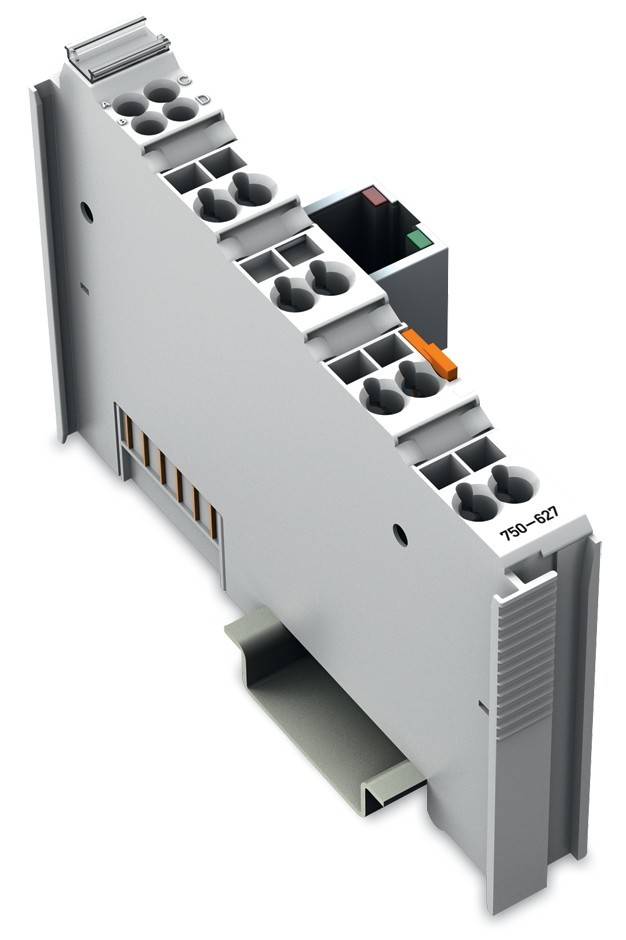

WAGO GmbH & Co. KG Endklemme 750-627

Überblick

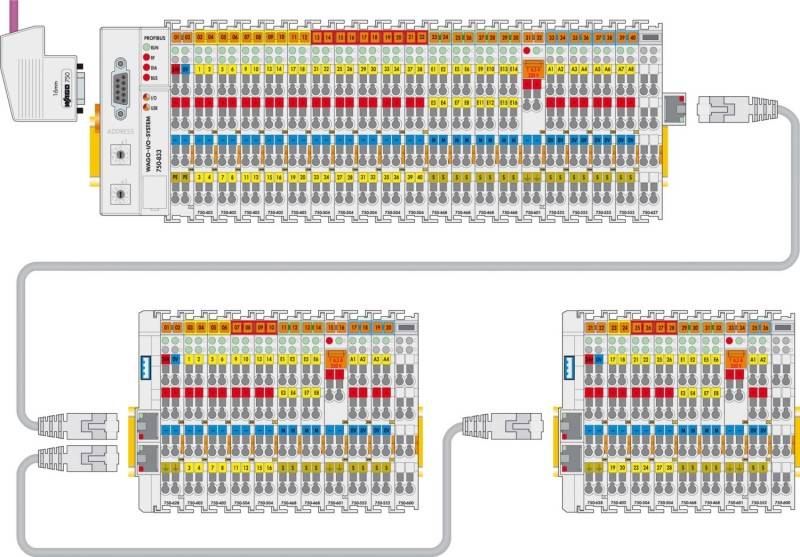

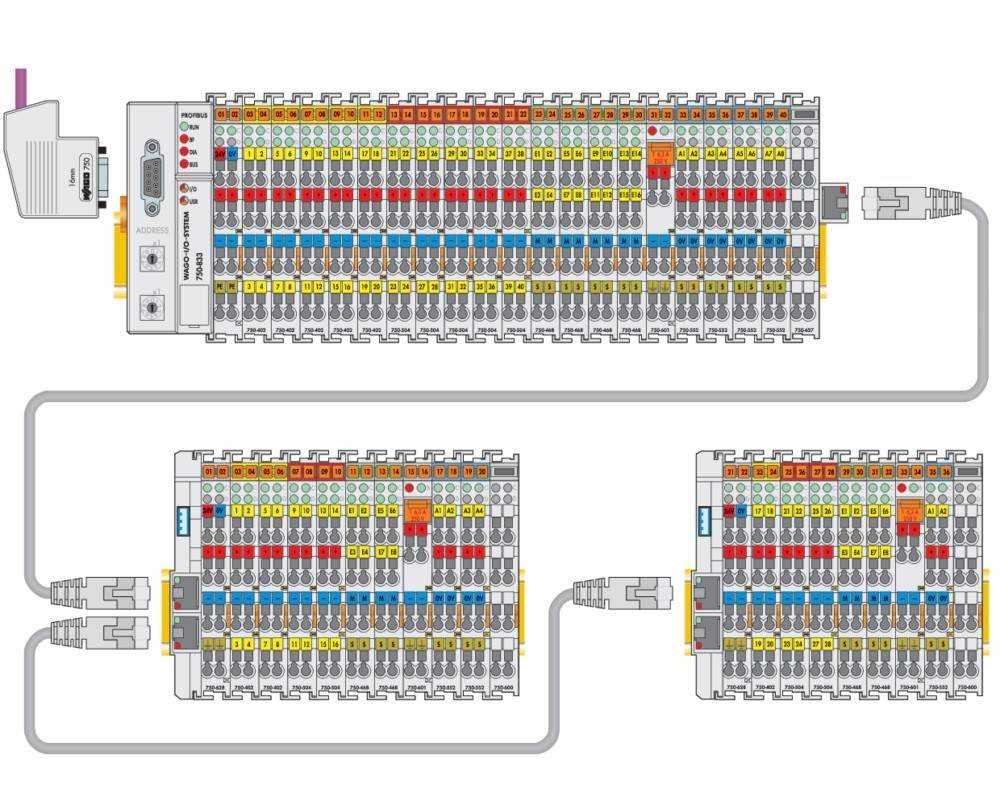

Endmodul zur BusverlängerungDie Endklemme zur Klemmenbusverlängerung 750-627 wird, wie die Standardendklemme 750-600, an das Ende des Busklemmenblocks gesteckt. Der Block wird mit der Klemme abgeschlossen und bietet die Möglichkeit, ein Verbindungskabel mit RJ -45-Stecker anzuschließen.
Die Elektronik der Klemme wird über den K-Bus versorgt. Die Klemme bildet zusammen mit mindestens einer Kopplerklemme zur Klemmenbusverlängerung 750-628 eine funktionsfähige Einheit. Alle Diagnose- und Inbetriebnahmeaufgaben übernimmt der Feldbuskoppler /-controller.

Installationshinweis Achtung:Um sichere Betriebszustände beim Einsatz der Klemmenbusverlängerung 750-627/-628 zu gewährleisten, sind diese vor der Inbetriebnahme bei Koppler bzw. SPS anzumelden (unterstützte Koppler/SPS siehe Handbuch). Dazu wird die Software WAGO Extension Setting benötigt (Download: www.wago.com).
Bitte ergänzen Sie die Fertigungsnummer-Matrix bei einem evtl. Update der Firmware

Beschreibung

• hersteller: WAGO GmbH & Co. KG
• bezeichnung: Endklemme
• typ: 750-627
• versorgungsspannung bei dc: 5 V
• spannungsart der versorgungsspannung: DC
• anzahl der hw-schnittstellen sonstige: 1
• mit optischer schnittstelle: nein
• unterstützt protokoll für ethercat: nein
• unterstützt protokoll für tcp/ip: nein
• unterstützt protokoll für profibus: nein
• unterstützt protokoll für can: nein
• unterstützt protokoll für interbus: nein
• unterstützt protokoll für asi: nein
• unterstützt protokoll für knx: nein
• unterstützt protokoll für modbus: nein
• unterstützt protokoll für data-highway: nein
• unterstützt protokoll für devicenet: nein
• unterstützt protokoll für suconet: nein
• unterstützt protokoll für lon: nein
• unterstützt protokoll für profinet io: nein
• unterstützt protokoll für profinet cba: nein
• unterstützt protokoll für sercos: nein
• unterstützt protokoll für foundation fieldbus: nein
• unterstützt protokoll für ethernet/ip: nein
• unterstützt protokoll für as-interface safety at work: nein
• unterstützt protokoll für devicenet safety: nein
• unterstützt protokoll für interbus-safety: nein
• unterstützt protokoll für profisafe: nein
• unterstützt protokoll für safetybus p: nein
• unterstützt protokoll für sonstige bussysteme: ja
• funkstandard bluetooth: nein
• funkstandard wlan 802.11: nein
• funkstandard gprs: nein
• funkstandard gsm: nein
• funkstandard umts: nein
• systemkomponente: ja
• schutzart (ip): IP20
• ausführung des elektrischen anschlusses: Federzuganschluss
• mit potentialtrennung: ja
• mit einspeisemodul: nein
• geeignet als segmentmodul: ja
• distanzmodul: nein

Eigenschaften

Wago 750-627. Produktfarbe: Grau, Befestigungstyp: DIN 35 × 15, Streifenlänge (max.): 9 mm. Energiequelle: Gleichstrom, Stromverbrauch: 70 mA. Breite: 24 mm, Tiefe: 100 mm, Höhe: 69,8 mm
