Niedax Hängestiel HDUF 50/400 E3
Produktbeschreibung
Überblick

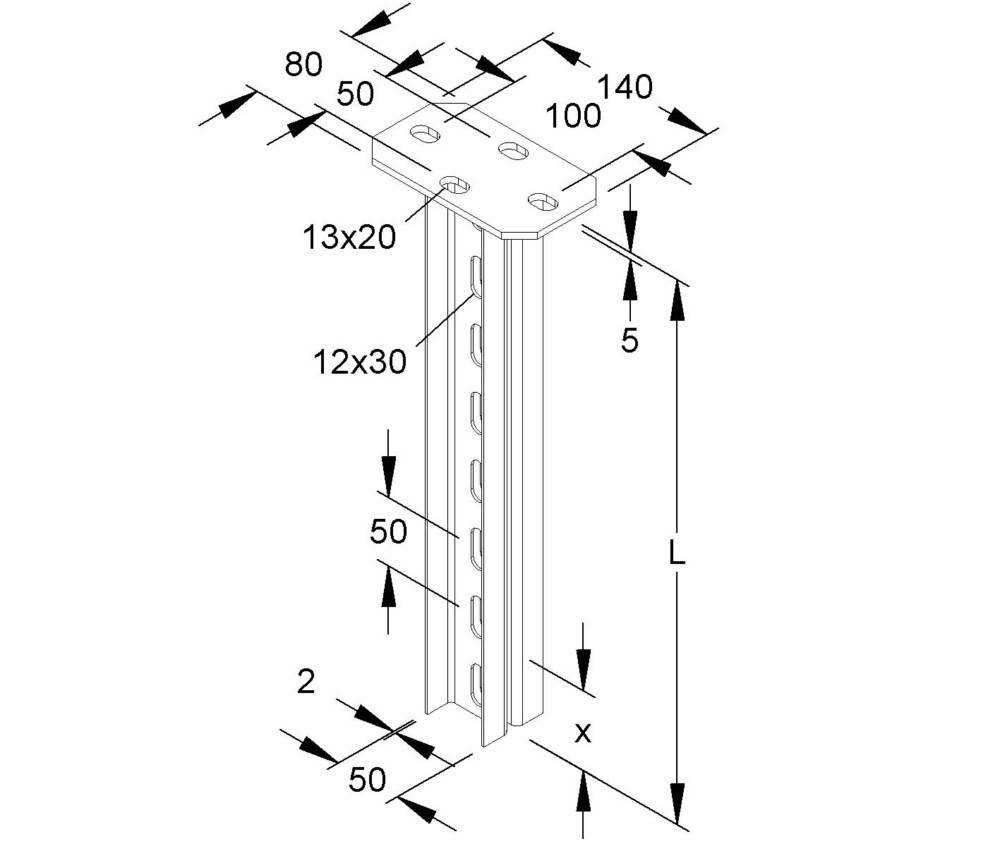

Hängestiel, doppel U-Profil mit angeschweißter Kopfplatte, System HDUF 50/... E3, für Ausleger zur ein- und beidseitigen Verlegung, beidseitige Anordnung der Ausleger nur höhenversetzt möglich. Aus statischen Gründen und um ein problemloses Aufsetzen der Schutzkappe zu ermöglichen, muss der Ausleger im Abstand von x=50 mm (Auslegerunterkante bis Hängestielende), oberhalb des Hängestielendes montiert werden. für Ausleger : KTUM... E3 = 400 mm Länge KTU... E3 = 600 mm Länge Abmessungen (ca. Maße) Kopfplatte L x B x t : 140 x 80 x 5 mm Befestigungslochung : 13 x 20 mm mittiger Abstand : 100 mm U-Profil : 50 x 22 x 2 mm Profillochung, einreihig : 12 x 30 mm mittiger Abstand : 50 mm Gesamtlänge L : 405 mm Werkstoff : Edelstahl, Werkstoff Nr. 1.4301, AISI 304
Beschreibung
- hersteller: Niedax
- bezeichnung: Hängestiel
- typ: HDUF 50/400 E3
- länge: 405 mm
- profilbreite: 50 mm
- profilhöhe: 50 mm
- ausführung: U-Profil doppelseitig
- tragfähigkeit: 4 kN
- geeignet für funktionserhalt: nein
- werkstoff: rostfreier Stahl
- rostfreier stahl, gebeizt: ja
- werkstoffgüte: Edelstahl 304 (V2A)
- oberflächenschutz: sonstige
- einsatztemperatur: -20..120 °C
- gewicht: 1,399 kg
