Eberle Controls Zeitrelais SBRH/17,5mm

Beschreibung

Rückfallverzögertes Relais mit Hilfsspannung aus der Typenreihe SB-Line. Die Einstellung der Funktions- und Zeitbereichsauswahl erfolgt frontseitig durch rastbare Drehschalter. Die Anzeigen für den Zeitablauf, Schaltzustand und Betriebsspannung ermöglichen eine ständige Kontrolle über den Funktionszustand. Funktionsbeschreibung: nach Anlegen der Betriebsspannung und nach Schliessen des Steuerkontakts zieht das Ausgangsrelais an. Nach Öffnen des Steuerkontakts beginnt die eingestellte Zeit abzulaufen. Nach Ablauf der gewählten Zeit oder Unterbrechen der Betriebsspannung, fällt das Relais in seine Ruhelage zurück. Zulassungen: UL und CSA

Eigenschaften

• hersteller: Eberle Controls
• bezeichnung: Zeitrelais
• typ: SBRH/17,5mm
• ausführung des elektrischen anschlusses: Schraubanschluss
• komplettgerät mit sockel: ja
• geeignet für hutschienenmontage: ja
• geeignet für frontmontage: nein
• aufsteckbar auf schütz: nein
• funktion ansprechverzögert: nein
• funktion rückfallverzögert: ja
• funktion einschaltwischend: nein
• funktion ausschaltwischend: nein
• funktion stern/dreieck: nein
• funktion impulsformend: nein
• funktion blinkend mit pause beginnend, festzeit: nein
• funktion blinkend mit impuls beginnend, festzeit: nein
• funktion taktend mit pause beginnend, variabel: nein
• funktion taktend mit impuls beginnend, variabel: nein
• zeitbereich: 0,1..360000 s
• fernbedienung möglich: nein
• geeignet als fernbedienung: nein
• bemessungssteuerspeisespannung us bei ac 50 hz: 24..240 V
• bemessungssteuerspeisespannung us bei ac 60 hz: 24..240 V
• bemessungssteuerspeisespannung us bei dc: 45402..45470 V
• spannungsart zur betätigung: AC/DC
• anzahl der ausgänge, verzögert, wechsler: 1
• ausgänge, umschaltbar verzögert/unverzögert: nein
• mit halbleiterausgang: nein
• werkstoff des kontakteinsatzes: sonstige
• werkstoff des kontaktes: Silber-Nickel (AgNi)
• werkstoff der kontaktbeschichtung: unbehandelt
• betriebsspannung bei ac 50 hz: 24..240 V
• betriebsspannung bei ac 60 hz: 24..240 V
• betriebsspannung bei dc: 24 V
• spannungsart der betriebsspannung: AC/DC
• nennstrom: 8 A
• schutzart (ip): IP40

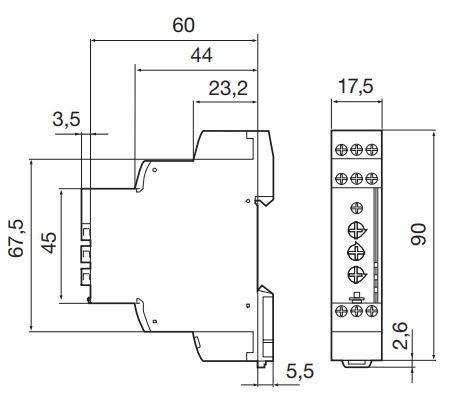

• breite: 45429 mm
• höhe: 90 mm
• tiefe: 63,5 mm
