Eberle Controls Zeitrelais SBA-2/22,5mm

Beschreibung

Anzugverzögertes Relais mit zwei Wechsler aus der Typenreihe SB-Line. Die Einstellung der Funktions- und Zeitbereichsauswahl erfolgt frontseitig durch rastbare Drehschalter. Die Anzeigen für den Zeitablauf, Schaltzustand und Betriebsspannung ermöglichen eine ständige Kontrolle über den Funktionszustand. Funktionsbeschreibung: nach Anlegen der Betriebsspannung und Ablauf der eingestellten Zeit zieht das Ausgangsrelais an und bleibt solange angezogen wie die Betriebsspannung anliegt. Zulassungen: UL und CSA

Eigenschaften

• hersteller: Eberle Controls
• bezeichnung: Zeitrelais
• typ: SBA-2/22,5mm
• ausführung des elektrischen anschlusses: Schraubanschluss
• komplettgerät mit sockel: ja
• geeignet für hutschienenmontage: ja
• geeignet für frontmontage: nein
• aufsteckbar auf schütz: nein
• funktion ansprechverzögert: ja
• funktion rückfallverzögert: nein
• funktion einschaltwischend: nein
• funktion ausschaltwischend: nein
• funktion stern/dreieck: nein
• funktion impulsformend: nein
• funktion blinkend mit pause beginnend, festzeit: nein
• funktion blinkend mit impuls beginnend, festzeit: nein
• funktion taktend mit pause beginnend, variabel: nein
• funktion taktend mit impuls beginnend, variabel: nein
• zeitbereich: 0,1..360000 s
• fernbedienung möglich: nein
• geeignet als fernbedienung: nein
• bemessungssteuerspeisespannung us bei ac 50 hz: 24..240 V
• bemessungssteuerspeisespannung us bei ac 60 hz: 24..240 V
• bemessungssteuerspeisespannung us bei dc: 45402..45470 V
• spannungsart zur betätigung: AC/DC
• anzahl der ausgänge, verzögert, wechsler: 2
• ausgänge, umschaltbar verzögert/unverzögert: ja
• mit halbleiterausgang: nein
• werkstoff des kontaktes: Silber-Nickel (AgNi)
• werkstoff der kontaktbeschichtung: unbehandelt
• betriebsspannung bei ac 50 hz: 24..240 V
• betriebsspannung bei ac 60 hz: 24..240 V
• betriebsspannung bei dc: 24 V
• spannungsart der betriebsspannung: AC/DC
• nennstrom: 8 A
• schutzart (ip): IP40

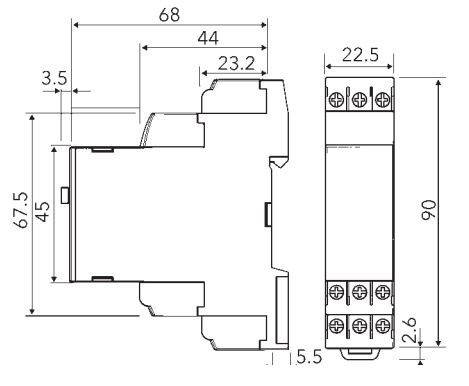

• breite: 45434 mm
• höhe: 90 mm
• tiefe: 71,5 mm
