Eberle Controls Netzwächter DWN 1

Beschreibung

Der Drehstrom-Netzwächter überwacht die korrekte Phasenfolge L1, L2, L3, den Phasenausfall und die Phasenasymmetrie von 5 bis 15 % von Un. Bei falscher Phasenfolge oder bei Phasenausfall öffnet das Relais sofort. Tritt eine Asymmetriestörung auf, öffnet das Relais nach Ablauf der vom Benutzer eingestellten Verzögerung. Wenn beim Einschalten des Geräts ein Fehler erkannt wird, bleibt das Relais offen.

Eigenschaften

• hersteller: Eberle Controls
• bezeichnung: Netzwächter
• typ: DWN 1
• ausführung des elektrischen anschlusses: Klammeranschluss
• mit abnehmbaren klemmen: nein
• externe stromversorgung erforderlich: nein
• spannungsart der versorgungsspannung: AC
• spannungsmessbereich 1: 208..480 V
• spannungsart des messbereichs: AC
• 1-phasen-unterspannung möglich: nein
• 3-phasen-unterspannung möglich: ja
• 1-phasen-Überspannung möglich: nein
• 3-phasen-Überspannung möglich: ja
• 1-phasen-fenster möglich: nein
• 3-phasen-fenster möglich: nein
• enthält funktion gleichspannung-unterspannung: nein
• enthält funktion gleichspannung-Überspannung: nein
• enthält funktion gleichspannung-fenster: nein
• min. einstellbare ansprechverzögerungszeit: 0,3 s
• max. zulässige ansprechverzögerungszeit: 30 s
• anzahl der kontakte als wechsler: 1
• spannungsart der betriebsspannung: AC
• bemessungsschaltstrom: 5 A

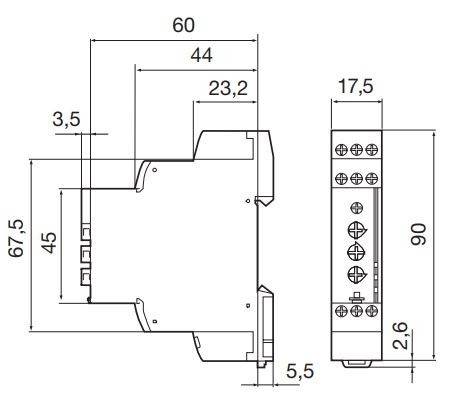

• breite: 17,5 mm
• höhe: 90 mm
• tiefe: 63,5 mm
