Beschreibung

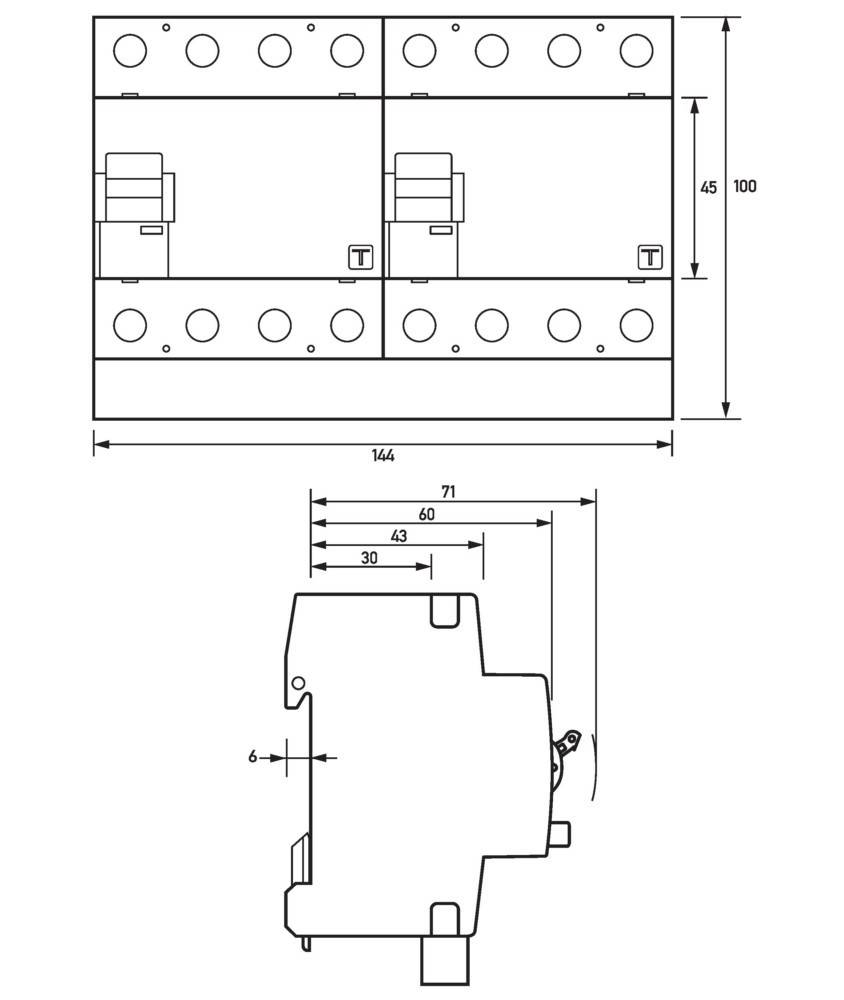

Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Die Twin-Ausführung ermöglicht den Funktionstest des Fehlerstromschutzschalters, ohne den Stromkreis abzuschalten. In dieser Ausführung sind zwei vollständige RCCB kombiniert: Sind beide Geräte eingeschaltet, kann ein Schalter mittels Prüftaste ausgelöst werden. Der zweite FI übernimmt die Stromführung und die Schutzfunktion. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V, 400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften: Funktionstest des Fehlerstromschutzschalters ohne Stromunterbrechung
normgerechter Fehlerstromschutz auch während der Testprozedur
keine Kosten durch Anlagenstillstand
hohe Anlagenverfügbarkeit
netz- und hilfsspannungsunabhängige Auslösung
sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A) geringe Baugröße für alle Bemessungsströme
hohe Kurzschlussfestigkeit
beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss
Schaltstellungsanzeige
Sichtfenster für Beschriftungsetiketten
Multifunktionsschaltknebel mit drei Positionen: "
ein"
, "
aus"
, "
ausgelöst"
Montageart: Schnellbefestigung auf Tragschiene
Einbaulage beliebig
Einspeiserichtung beliebig
Einsatzgebiete: Stromversorgungen von Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können Fehlerstromschutzschalter dieser Baureihe zur Abschaltung im Falle eines zweiten Fehlers vorgesehen werden
Die Twin-Ausführung ermöglicht die Durchführung des regelmäßig vorgeschriebenen Funktionstests ohne Stromunterbrechung, somit ideal für Labor- oder IT-Bereiche
Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen. in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können
Hinweise: Wiedereinschaltsperre WES 2 werksseitig montiert.
