Niedax Auflager TR 86 S
Produktbeschreibung
Beschreibung

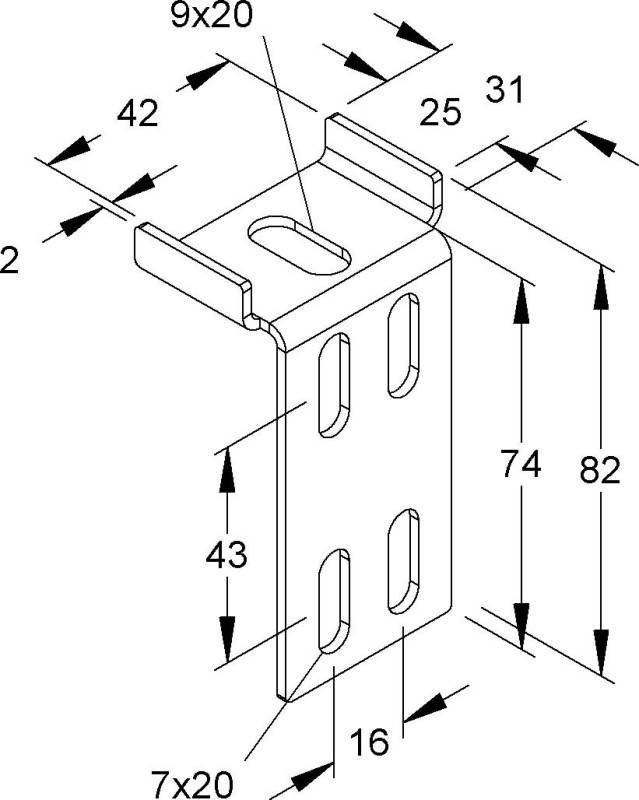

Auflager, asymmetrischer Winkel zur beidseitigen Montage an den Innenseiten der Kabelrinnenholme des begehbaren Kabelrinnensystems, zur Aufnahme von einer abgelängten Ankerschiene/Profilschiene der Modellreihe 2986 zur Deckelunterstützung, einschließlich feuerverzinkten anteilmäßigem Befestigungszubehör. für begehbare Kabelrinnen : 100 mm Kantenhöhe 110 mm Kantenhöhe Bedarf : 2 Stück je Auflager Abmessungen (ca. Maße) Gesamthöhe H x Gesamtbreite B x Gesamttiefe T : 82 x 46 x 31 mm Schenkellänge : 74 x 31 mm Schenkelbreite : 42 mm Materialstärke t : 2 mm zweireihige Lochung im Bef. Schenkel : 7 x 20 mm Reihenabstand : 16 mm mittiger Längsabstand : 43 mm mittige Lochung zur Schienenbefestigung : 9 x 20 mm max. zu verwendende Schienenbreite : 40 mm Werkstoff : Stahl, bandverzinkt nach DIN EN 10346
Eigenschaften
- Hersteller: Niedax
- Bezeichnung: Auflager
- Typ: TR 86 S
- Geeignet für: C-Profil
- Ausführung: Auflagewinkel
- Winkel: 90 °
- Mit Schraubzubehör: ja
- Werkstoff: Stahl
- Rostfreier Stahl, gebeizt: nein
- Werkstoffgüte: sonstige
- Oberflächenschutz: bandverzinkt
- Anzahl der Löcher/Schlitze pro Seite: 5
- In der Schiene: nein
- Auf der Schiene: ja
