Niedax Ankerschiene C-Profil 2986/100 FKL

Überblick

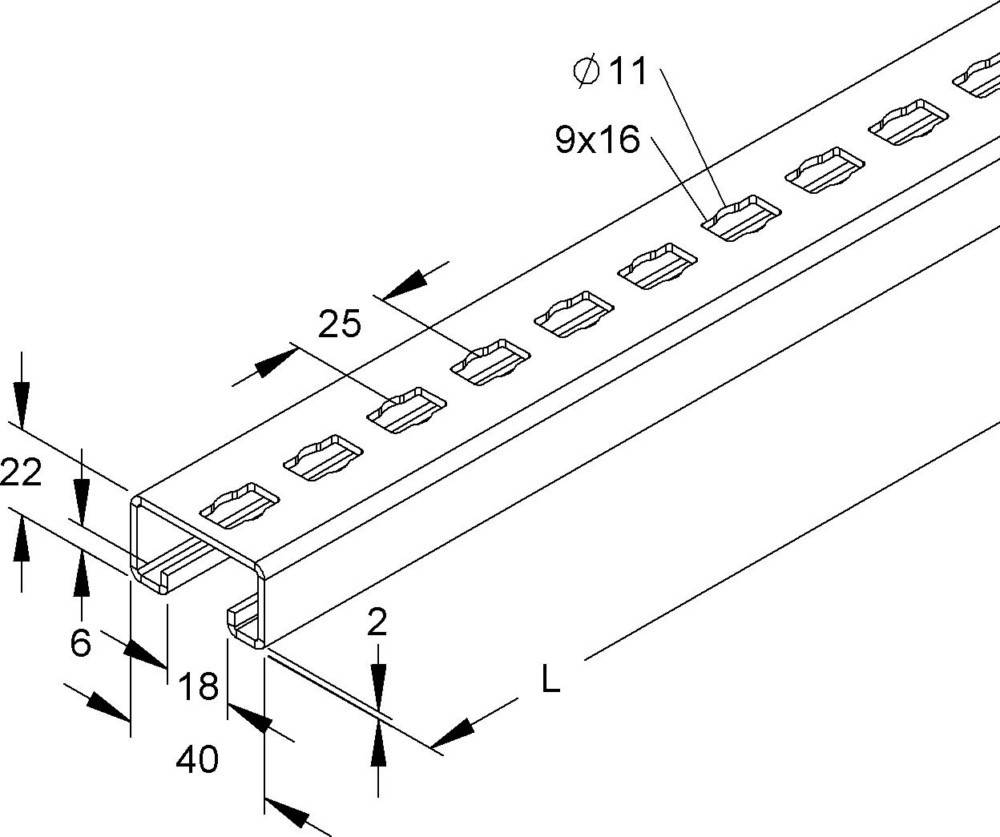

Ankerschiene Modell 2986, C-Profil nach DIN EN 60715, mit Kombilochung. Passende Bügelschellen (BU... und BUK...). In persönlichen Gefährdungsbereichen ist die Schutzkappe SKC 86 anzuordnen. Um ein problemloses Aufsetzen der Schutzkappe zu gewährleisten, ist ein Abstand von mind. 30 mm zum Profilende freizuhalten. Verwendung für : begehbare Kabelrinnen Abmessungen (ca. Maße) Höhe H x Breite B x Materialstärke t : 22 x 40 x 2 mm Schlitzweite : 18 mm Profillochung : 9 x 16 mm und Ø 11 mm mittiger Abstand : 25 mm Lieferlänge L : 100 mm Werkstoff : Stahl, tauchfeuerverzinkt nach DIN EN ISO 1461

Beschreibung

• hersteller: Niedax
• bezeichnung: Ankerschiene C-Profil 40x22x100mm
• typ: 2986/100 FKL
• länge: 100 mm
• breite: 40 mm
• höhe: 22 mm
• schlitzbreite: 18 mm
• materialstärke: 2 mm
• profilform: C-Profil
• ausführung: Einfachprofil
• art der lochung: Rücken gelocht
• lochbreite: 9 mm
• mit zahnung: nein
• abbrechbar: nein
• flächenträgheitsmoment ly: 1,37 cm4
• flächenträgheitsmoment lz: 4,50999999 cm4
• widerstandsmoment wy: 1,11 cm³
• widerstandsmoment wz: 2,25 cm³
• geeignet für funktionserhalt: nein
• werkstoff: Stahl
• werkstoffgüte: sonstige
• oberflächenschutz: feuerverzinkt
• gewicht: 0,16445 kg
