Beschreibung

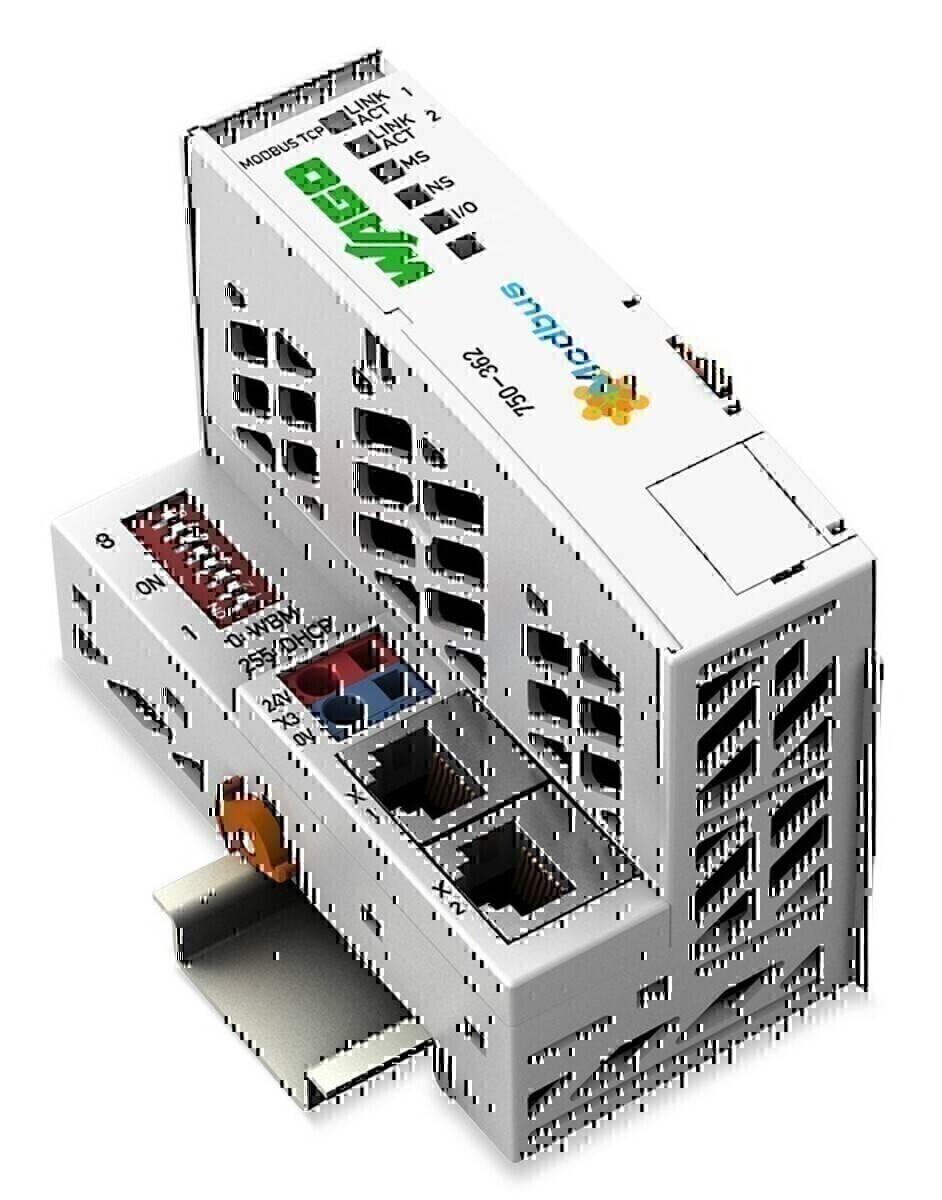

Feldbuskoppler Modbus TCP
4. GenerationDer Modbus TCP/UDP Feldbuskoppler 750-362 verbindet das modulare WAGO-I/O-SYSTEM mit ETHERNET.
Der Feldbuskoppler erkennt die gesteckten I/O-Module und erstellt daraus ein lokales Prozessabbild.
Die zwei ETHERNET-Schnittstellen und der integrierte Switch ermöglichen die Verdrahtung des Feldbusses in Linientopologie. Zusätzliche Infrastrukturelemente wie Switch oder Hub können somit entfallen.
Beide Schnittstellen unterstützen Autonegotiation und Auto-MDI(X).
Mit dem DIP-Schalter kann das letzte Byte der IP-Addresse sowie der Bezug der IP-Adresse (DHCP, BootP, fest) vorgegeben werden.
Der Koppler ist für Feldbuskommunikation in MODBUS-Netzen geeignet.
Zusätzlich werden eine Vielzahl von standardisierten ETHERNET-Protokollen unterstützt (HTTP(S), BootP, DHCP, DNS, SNMP, (S)FTP). Ein integrierter Web-Server stellt Konfigurationsmöglichkeiten und Statusinformationen des Kopplers zur Verfügung.
Die Systemversorgung erfolgt direkt am Koppler. Die Feldversorgung wird über ein separates Einspeisemodul angeschlossen.
Eigenschaften
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Feldbus-Koppler Modbus TCP G4
- typ: 750-362
- mit integrierter stromversorgung: ja
- eingangsspannung bei dc: 24 V
- art der eingangsspannung: DC
- max. eingangsstrom bei dc: 0,28 A
- anzahl der hw-schnittstellen industrial ethernet: 2
- mit optischer schnittstelle: ja
- unterstützt protokoll für tcp/ip: nein
- unterstützt protokoll für profibus: nein
- unterstützt protokoll für can: nein
- unterstützt protokoll für interbus: nein
- unterstützt protokoll für asi: nein
- unterstützt protokoll für knx: nein
- unterstützt protokoll für modbus: nein
- unterstützt protokoll für data-highway: nein
- unterstützt protokoll für devicenet: nein
- unterstützt protokoll für suconet: nein
- unterstützt protokoll für lon: nein
- unterstützt protokoll für sercos: nein
- unterstützt protokoll für profinet io: nein
- unterstützt protokoll für profinet cba: nein
- unterstützt protokoll für foundation fieldbus: nein
- unterstützt protokoll für ethernet/ip: nein
- unterstützt protokoll für as-interface safety at work: nein
- unterstützt protokoll für devicenet safety: nein
- unterstützt protokoll für interbus-safety: nein
- unterstützt protokoll für profisafe: nein
- unterstützt protokoll für safetybus p: nein
- unterstützt protokoll für sonstige bussysteme: ja
- funkstandard bluetooth: nein
- funkstandard wlan 802.11: nein
- funkstandard gprs: nein
- funkstandard gsm: nein
- funkstandard umts: nein
- io-link master: nein
- systemkomponente: ja
- schutzart (ip): IP20
- anzahl der steckplätze: 1
- mit steckbaren baugruppen, digitale e/a: ja
- mit steckbaren baugruppen, analoge e/a: ja
