Beschreibung

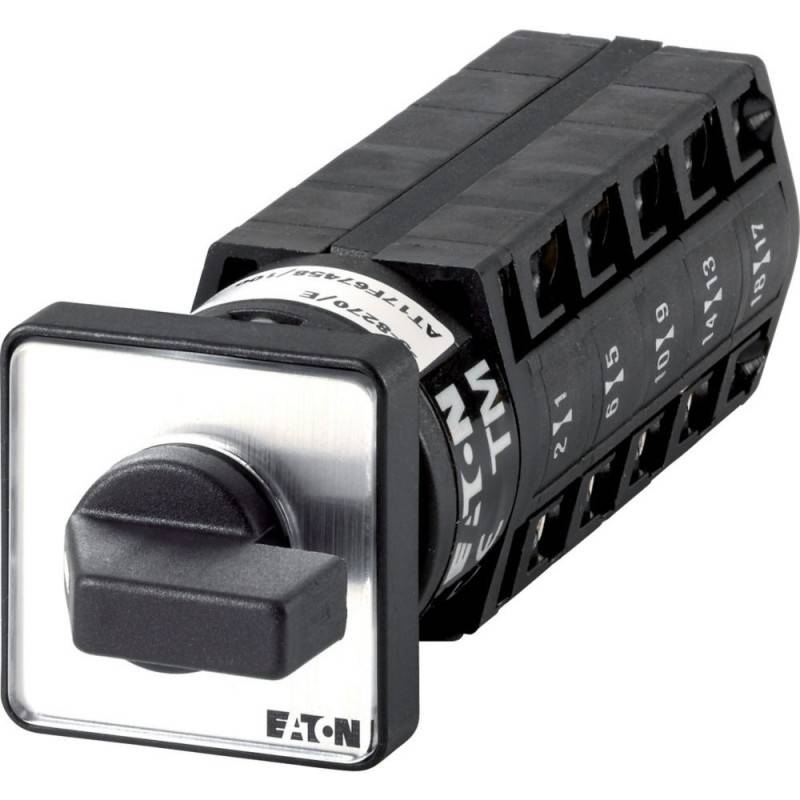

Umschalter, Sortiment: Steuerschalter, Typkenner: TM, mit schwarzem Knebel und Frontschild, Kontakte: 10, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 60 °, Schaltverhalten: rastend, ohne 0-Stellung, Frontschild: 1-2, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 3 kW, Bemessungsdauerstrom: Iu = 10 A, 5 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, CSA, UL, Steuerschalter nach IEC/EN 60947-5-1, Hilfsstromschalter nach IEC/EN 60947-5-1
Eigenschaften
- hersteller: Eaton
- bezeichnung: Wechsel-Umschalter
- typ: TM-5-8369/E
- ausführung: Umschalter
- polzahl: 5
- mit nullstellung: nein
- mit rückzug in nullstellung: nein
- bemessungsdauerstrom iu: 10 A
- bemessungsbetriebsstrom ie bei ac-3, 400 v: 0 A
- bemessungsbetriebsleistung bei ac-3, 400 v: 5,5 kW
- schutzart (ip), frontseitig: IP65
- schutzart (nema), frontseitig: 12
- geeignet für bodenbefestigung: nein
- geeignet für frontbefestigung: ja
- geeignet für verteilereinbau: nein
- geeignet für zwischenbau: nein
- komplettgerät im gehäuse: nein
- werkstoff des gehäuses: Kunststoff
- ausführung des betätigungselements: kurzer Drehgriff
- anschlussart hauptstromkreis: Schraubanschluss
