Eaton Hauptschalter TM-3-8326/E/SVB
Produktbeschreibung
Überblick

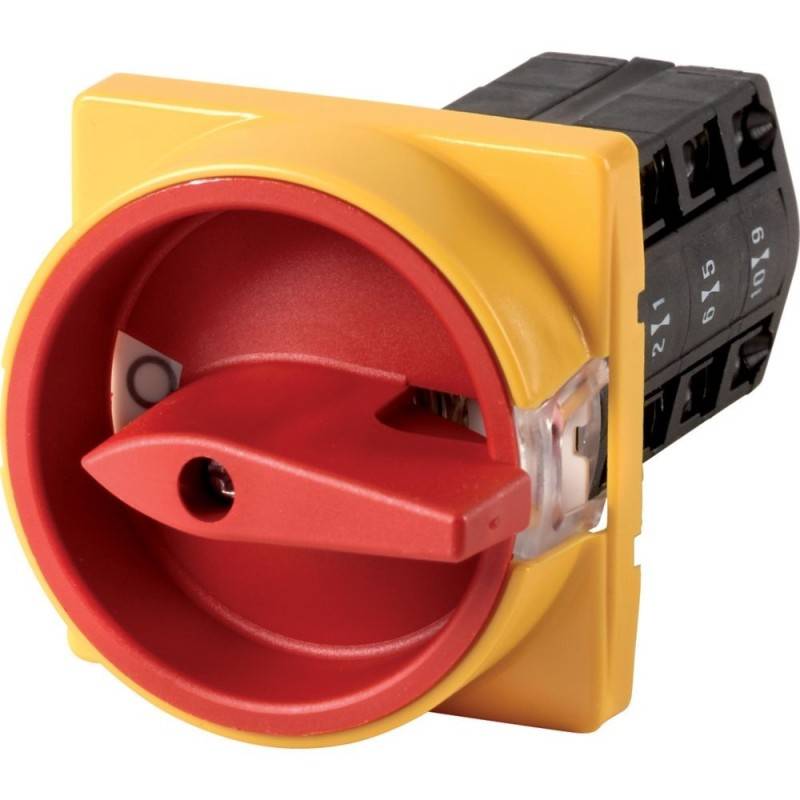

Hilfsstromtrennschalter, Sortiment: Steuerschalter, Typkenner: TM, Stopp-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, Hinweis: bis 250 V AC pro Kontakt, Kontakte: 6, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 3 kW, Bemessungsdauerstrom: Iu = 10 A, 3 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, CSA, UL, Steuerschalter nach IEC/EN 60947-5-1, Hilfsstromschalter nach IEC/EN 60947-5-1
Beschreibung
- hersteller: Eaton
- bezeichnung: Hauptschalter 6-pol.
- typ: TM-3-8326/E/SVB
- ausführung als hauptschalter: nein
- ausführung als wartungs-/reparaturschalter: nein
- ausführung als sicherheitsschalter: nein
- ausführung als not-aus-einrichtung: ja
- ausführung als wendeschalter: nein
- anzahl der schalter: 1
- max. bemessungsbetriebsspannung ue bei ac: 500 V
- bemessungsbetriebsspannung: 500 V
- bemessungsdauerstrom iu: 10 A
- bemessungsdauerstrom bei ac-23, 400 v: 6,59999999 A
- bemessungsdauerstrom bei ac-21, 400 v: 0 A
- bemessungsbetriebsleistung bei ac-3, 400 v: 0 kW
- bemessungskurzzeitstromfestigkeit icw: 0 kA
- bemessungsbetriebsleistung bei ac-23, 400 v: 3 kW
- schaltleistung bei 400 v: 0 kW
- bedingter bemessungskurzschlussstrom iq: 0 kA
- polzahl: 6
- motorantrieb optional: nein
- motorantrieb integriert: nein
- spannungsauslöser optional: nein
- gerätebauart: Einbaugerät Festeinbautechnik
- geeignet für bodenbefestigung: nein
- geeignet für frontbefestigung 4-loch: ja
- geeignet für frontbefestigung zentral: nein
- geeignet für verteilereinbau: nein
- geeignet für zwischenbau: nein
- farbe des betätigungselements: rot
- ausführung des betätigungselements: Türkupplungsdrehantrieb
- verriegelbar: ja
- anschlussart hauptstromkreis: Schraubanschluss
- mit vormontierter verkabelung: nein
- schutzart (ip), frontseitig: IP65
- schutzart (nema): 12
- breite: 30 mm
- höhe: 48 mm
- tiefe: 101 mm
Eigenschaften
Eaton TM-3-8326/E/SVB. Typ: Kippschalter, Anzahl der Pole: 6P, Übertragungstechnik: Verkabelt. AC Eingangsspannung: 500 V, Nominale Stromabgabe: 10 A
