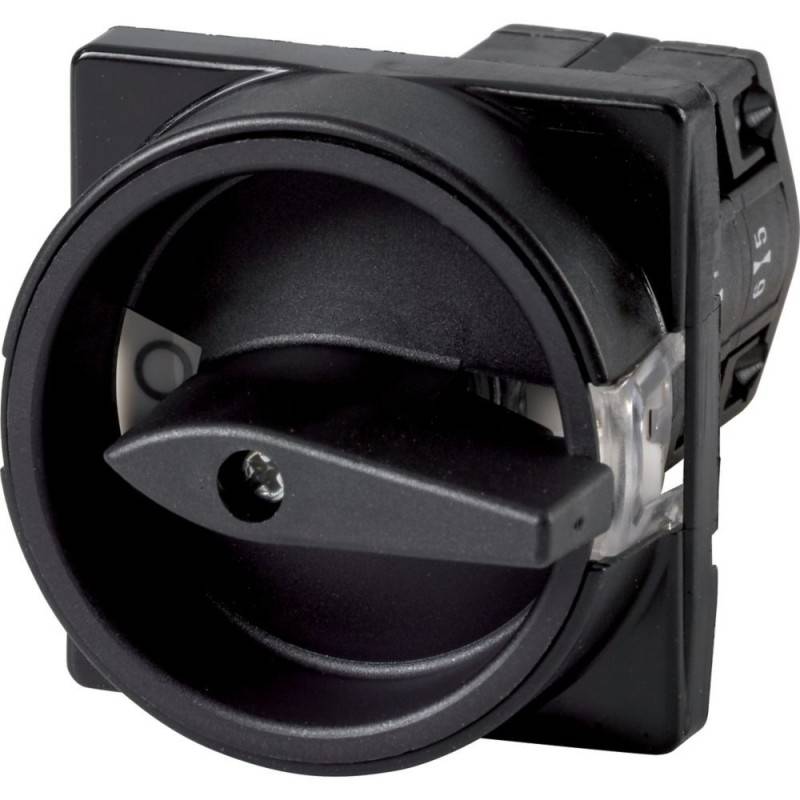

Eaton Hauptschalter TM-2-8293/E/SVB-SW

Beschreibung

Hilfsstromtrennschalter, Sortiment: Steuerschalter, Typkenner: TM, Stopp-Funktion: HALT-Funktion, mit schwarzem Drehgriff und Sperrkranz, Hinweis: bis 250 V AC pro Kontakt, Kontakte: 4, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 3 kW, Bemessungsdauerstrom: Iu = 10 A, 2 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, CSA, UL, Steuerschalter nach IEC/EN 60947-5-1, Hilfsstromschalter nach IEC/EN 60947-5-1

Eigenschaften

• hersteller: Eaton
• bezeichnung: Hauptschalter Einbau
• typ: TM-2-8293/E/SVB-SW
• ausführung als hauptschalter: ja
• ausführung als wartungs-/reparaturschalter: nein
• ausführung als sicherheitsschalter: nein
• ausführung als not-aus-einrichtung: nein
• ausführung als wendeschalter: nein
• anzahl der schalter: 1
• max. bemessungsbetriebsspannung ue bei ac: 500 V
• bemessungsbetriebsspannung: 500 V
• bemessungsdauerstrom iu: 10 A
• bemessungsdauerstrom bei ac-23, 400 v: 6,6 A
• bemessungsdauerstrom bei ac-21, 400 v: 0 A
• bemessungsbetriebsleistung bei ac-3, 400 v: 0 kW
• bemessungskurzzeitstromfestigkeit icw: 0 kA
• bemessungsbetriebsleistung bei ac-23, 400 v: 3 kW
• schaltleistung bei 400 v: 0 kW
• bedingter bemessungskurzschlussstrom iq: 0 kA
• polzahl: 4
• motorantrieb optional: nein
• motorantrieb integriert: nein
• spannungsauslöser optional: nein
• gerätebauart: Einbaugerät Festeinbautechnik
• geeignet für bodenbefestigung: nein
• geeignet für frontbefestigung 4-loch: ja
• geeignet für frontbefestigung zentral: nein
• geeignet für verteilereinbau: nein
• geeignet für zwischenbau: nein
• farbe des betätigungselements: schwarz
• ausführung des betätigungselements: Türkupplungsdrehantrieb
• verriegelbar: ja
• anschlussart hauptstromkreis: Schraubanschluss
• mit vormontierter verkabelung: nein
• schutzart (ip), frontseitig: IP65
• schutzart (nema): 12
• breite: 30 mm
• höhe: 48 mm
• tiefe: 89 mm
