Eaton Hauptschalter T5-4-15164/V/SVB
Produktbeschreibung
Überblick

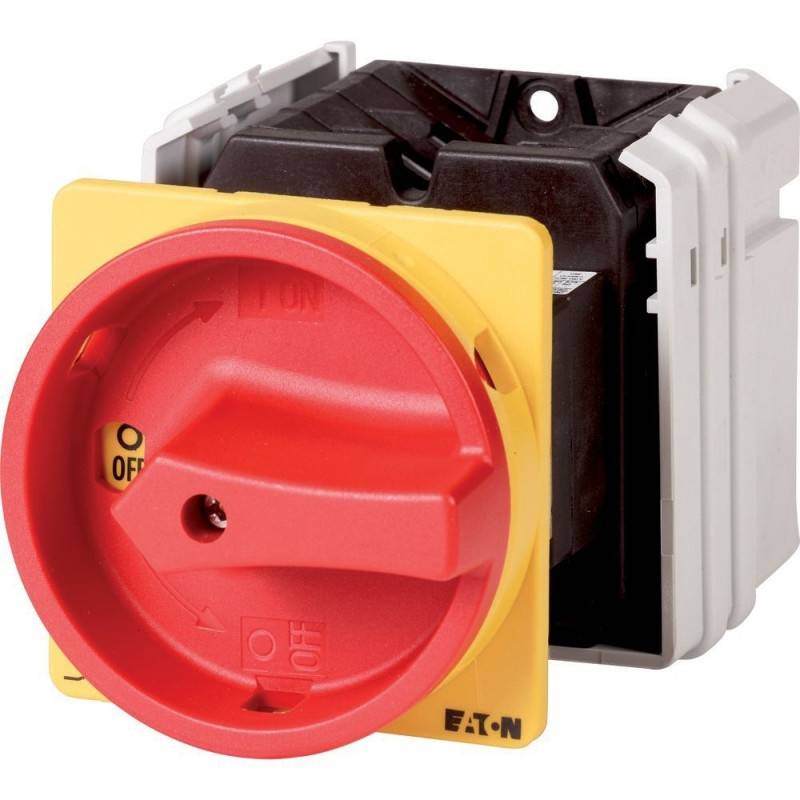

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: T5, Stopp-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, 6-polig, Schutzart: Front IP65, Bauform: rückseitiger Einbau, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 55 kW, Bemessungsdauerstrom: Iu = 100 A, 4 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, Lasttrennschalter nach IEC/EN 60947-3
Beschreibung
- hersteller: Eaton
- bezeichnung: Hauptschalter Zwischenbau
- typ: T5-4-15164/V/SVB
- ausführung als hauptschalter: ja
- ausführung als wartungs-/reparaturschalter: ja
- ausführung als sicherheitsschalter: nein
- ausführung als not-aus-einrichtung: ja
- ausführung als wendeschalter: nein
- anzahl der schalter: 1
- max. bemessungsbetriebsspannung ue bei ac: 690 V
- bemessungsbetriebsspannung: 690 V
- bemessungsdauerstrom iu: 100 A
- bemessungsdauerstrom bei ac-23, 400 v: 100 A
- bemessungsdauerstrom bei ac-21, 400 v: 100 A
- bemessungsbetriebsleistung bei ac-3, 400 v: 30 kW
- bemessungskurzzeitstromfestigkeit icw: 1,7 kA
- bemessungsbetriebsleistung bei ac-23, 400 v: 55 kW
- schaltleistung bei 400 v: 55 kW
- bedingter bemessungskurzschlussstrom iq: 2 kA
- polzahl: 6
- anzahl der hilfskontakte als Öffner: 1
- anzahl der hilfskontakte als schließer: 2
- motorantrieb optional: nein
- motorantrieb integriert: nein
- spannungsauslöser optional: nein
- gerätebauart: Einbaugerät Festeinbautechnik
- geeignet für bodenbefestigung: ja
- geeignet für frontbefestigung 4-loch: nein
- geeignet für frontbefestigung zentral: nein
- geeignet für verteilereinbau: nein
- geeignet für zwischenbau: ja
- farbe des betätigungselements: rot
- ausführung des betätigungselements: Türkupplungsdrehantrieb
- verriegelbar: ja
- anschlussart hauptstromkreis: Schraubanschluss
- mit vormontierter verkabelung: nein
- schutzart (ip), frontseitig: IP65
- schutzart (nema): 12
- breite: 88 mm
- höhe: 88 mm
- tiefe: 188 mm
