Beschreibung

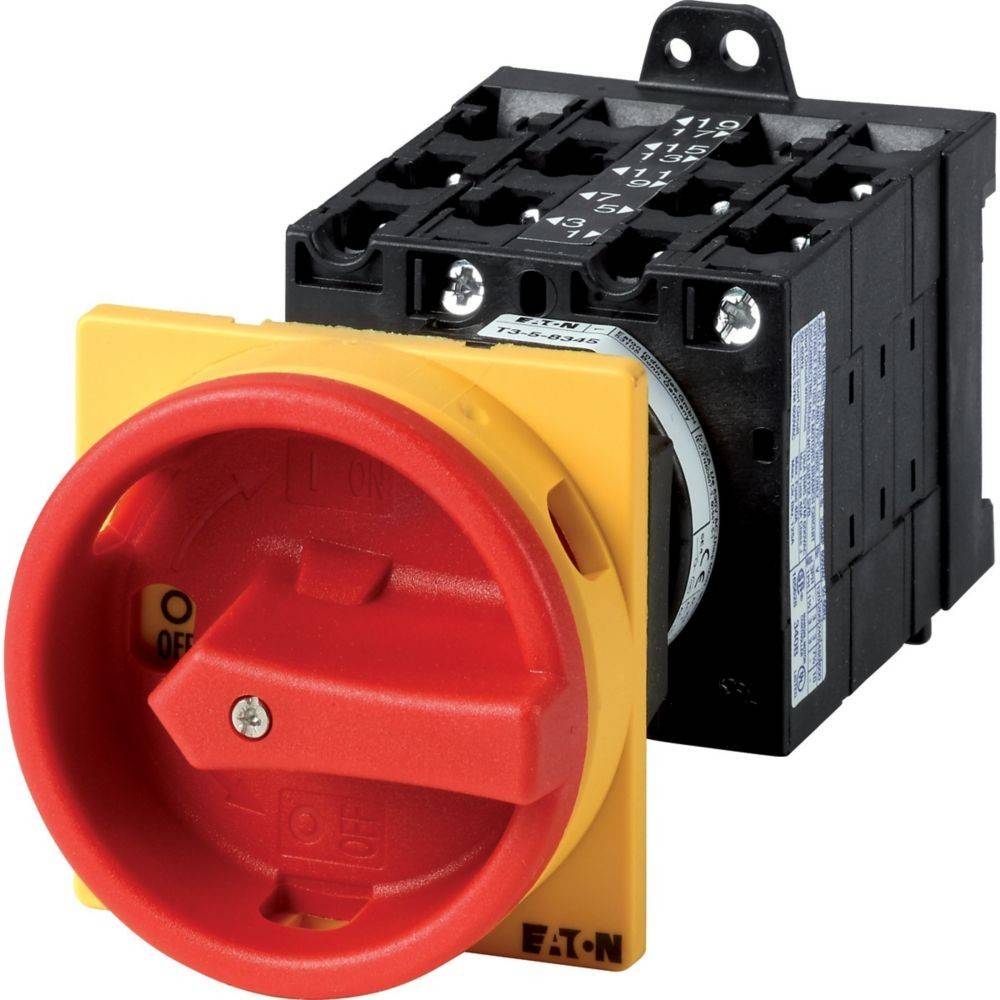

Hauptschalter, Sortiment: Hauptschalter, Wartungsschalter, Reparaturschalter, Typkenner: T3, Stopp-Funktion: NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, 9-polig, Schutzart: Front IP65, Bauform: rückseitiger Einbau, Schaltwinkel: 90 °, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 15 kW, Bemessungsdauerstrom: Iu = 32 A, 5 Baueinheit(en), Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3
Eigenschaften
- hersteller: Eaton
- bezeichnung: Hauptschalter/Not-Aus
- typ: T3-5-8345/V/SVB
- ausführung als hauptschalter: ja
- ausführung als wartungs-/reparaturschalter: ja
- ausführung als sicherheitsschalter: nein
- ausführung als not-aus-einrichtung: ja
- ausführung als wendeschalter: nein
- anzahl der schalter: 1
- max. bemessungsbetriebsspannung ue bei ac: 690 V
- bemessungsbetriebsspannung: 690 V
- bemessungsdauerstrom iu: 32 A
- bemessungsdauerstrom bei ac-23, 400 v: 32 A
- bemessungsdauerstrom bei ac-21, 400 v: 32 A
- bemessungsbetriebsleistung bei ac-3, 400 v: 11 kW
- bemessungskurzzeitstromfestigkeit icw: 0,65 kA
- bemessungsbetriebsleistung bei ac-23, 400 v: 15 kW
- schaltleistung bei 400 v: 15 kW
- bedingter bemessungskurzschlussstrom iq: 1 kA
- polzahl: 9
- motorantrieb optional: nein
- motorantrieb integriert: nein
- spannungsauslöser optional: nein
- gerätebauart: Einbaugerät Festeinbautechnik
- geeignet für bodenbefestigung: ja
- geeignet für frontbefestigung 4-loch: nein
- geeignet für frontbefestigung zentral: nein
- geeignet für verteilereinbau: nein
- geeignet für zwischenbau: ja
- farbe des betätigungselements: rot
- ausführung des betätigungselements: Türkupplungsdrehantrieb
- verriegelbar: ja
- anschlussart hauptstromkreis: Schraubanschluss
- mit vormontierter verkabelung: nein
- schutzart (ip), frontseitig: IP65
- schutzart (nema): 12
- breite: 65 mm
- höhe: 74 mm
- tiefe: 167 mm
