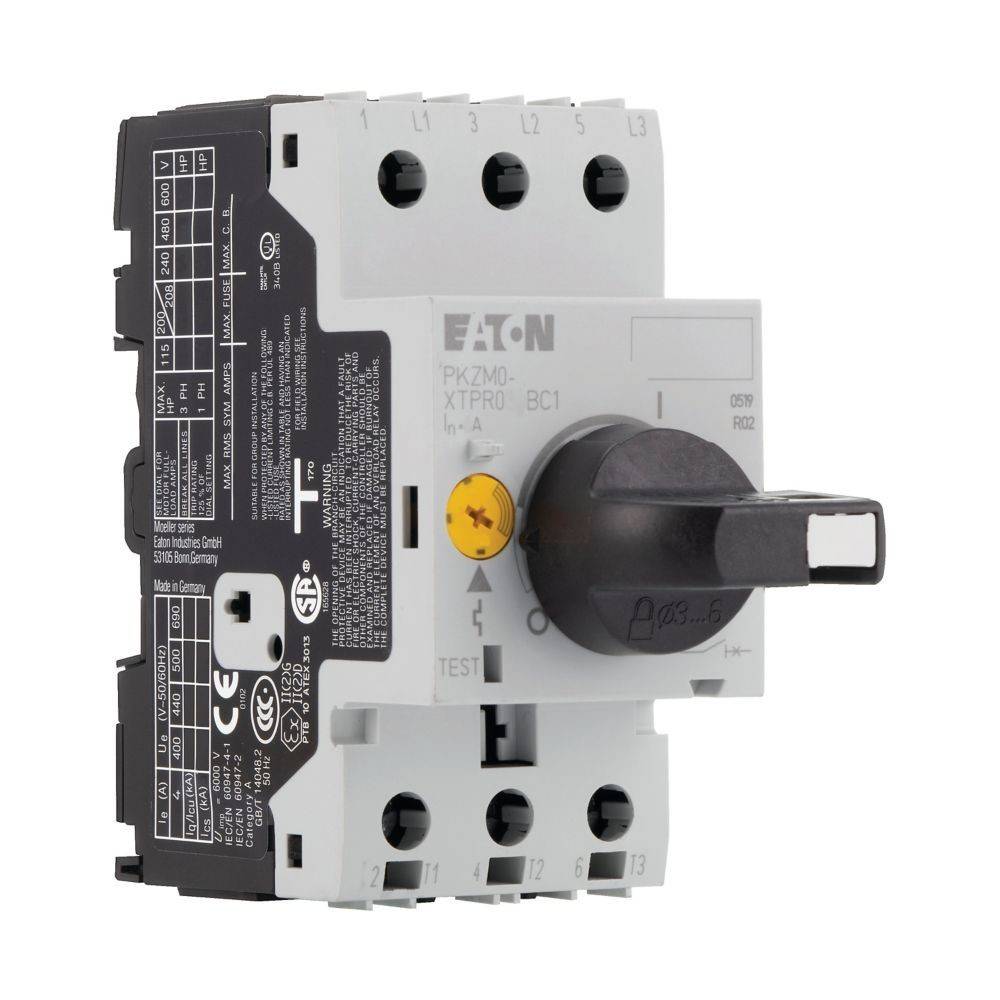

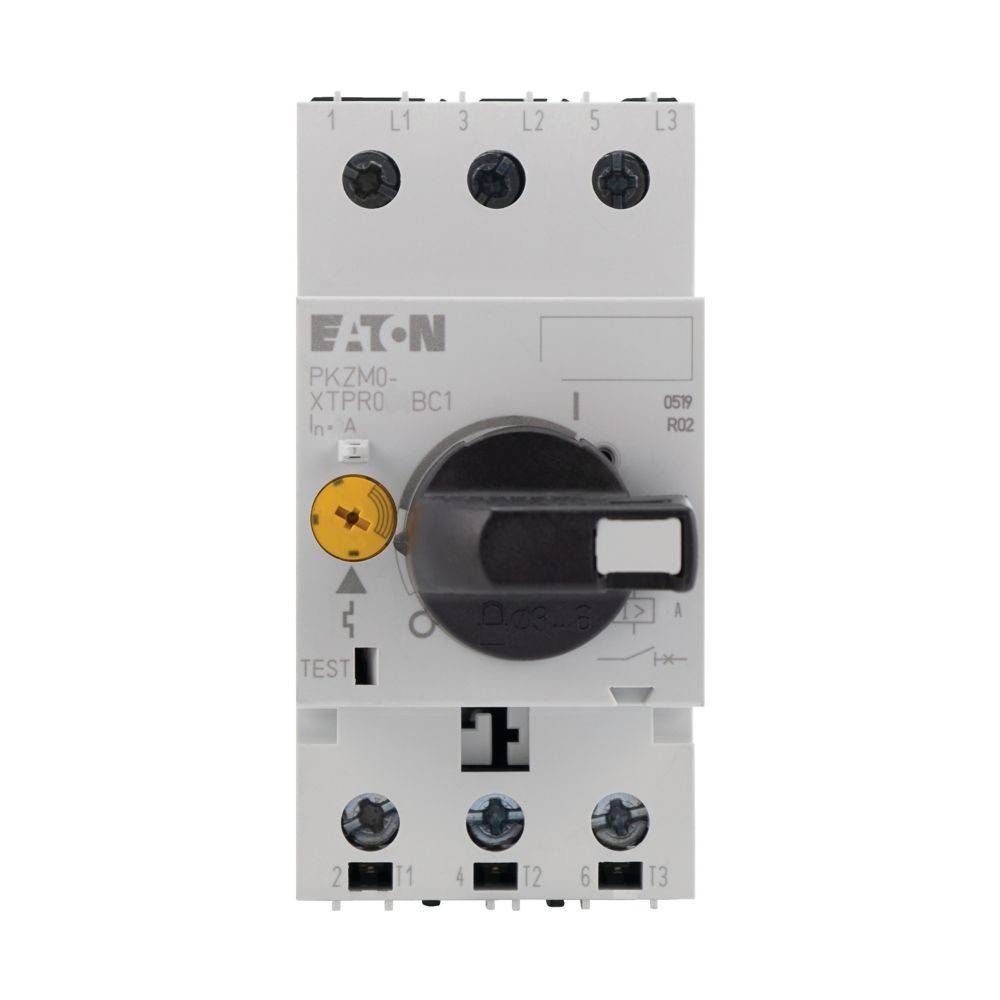

Eaton Motorschutzschalter PKZM0-25/AK
Produktbeschreibung
Überblick
Motorschutzschalter mit abschließbarem Drehknebel nach IEC/EN60947, 3-polig Baugröße PKZM0, mit einstellbaren Überlast- und unverzögertem Kurzschlußauslöser, phasenausfallempfindlich, Schraub und Schnappmontage, mit Schraubklemmen, Kappeneinbaumaß 45mm, Bemessungsbetriebsspannung Ue 690V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, Zubehör: Hilfsschalter, Spannungsauslöser, Schalter Modul, Clipsplatte
Beschreibung
- hersteller: Eaton
- bezeichnung: Motorschutzschalter 3p, IR 20-25A
- typ: PKZM0-25/AK
- Überlastauslöser stromeinstellung: 20..25 A
- einstellbereich des unverzögerten kurzschlussauslösers: 388 A
- mit thermischem schutz: nein
- phasenausfallempfindlich: ja
- auslösetechnik: thermomagnetisch
- bemessungsbetriebsspannung: 690 V
- bemessungsdauerstrom iu: 25 A
- bemessungsbetriebsleistung bei ac-3, 230 v: 5,5 kW
- bemessungsbetriebsleistung bei ac-3, 400 v: 12,5 kW
- verlustleistung: 7,04 W
- anschlussart hauptstromkreis: Schraubanschluss
- ausführung des betätigungselements: Drehknopf
- gerätebauart: Einbaugerät Festeinbautechnik
- mit integriertem hilfsschalter: nein
- mit integriertem unterspannungsauslöser: nein
- polzahl: 3
- bemessungsgrenzkurzschlussausschaltstrom icu bei 400 v, ac: 50 kA
- schutzart (ip): IP20
- höhe: 93 mm
- breite: 45 mm
- tiefe: 76 mm
