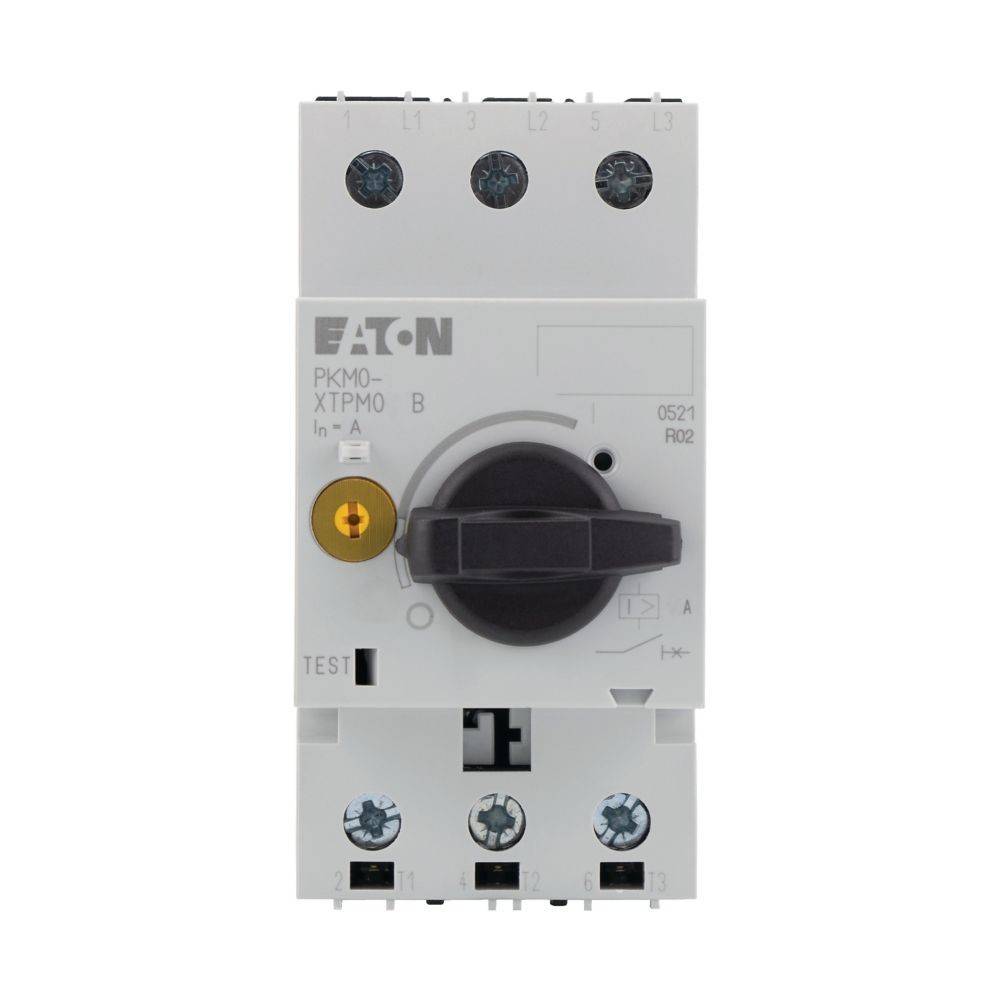

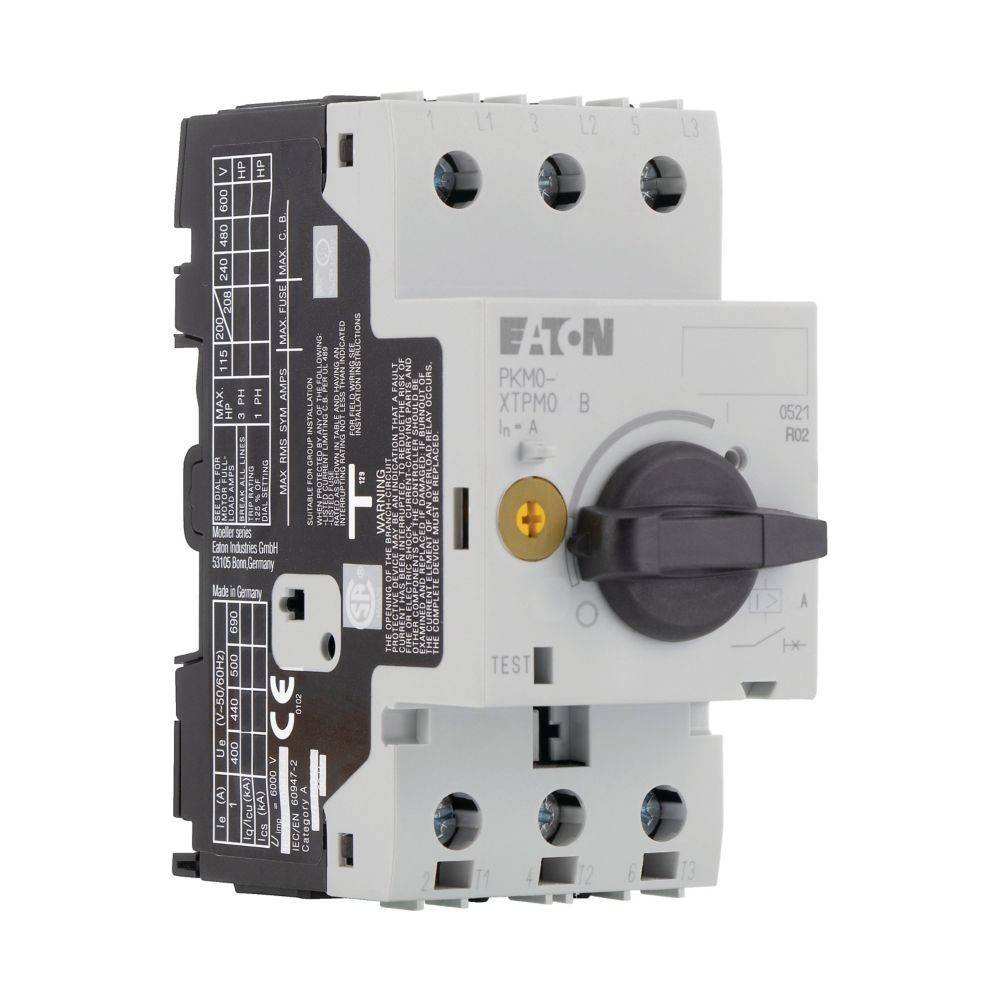

Eaton Motorschutzschalter PKM0-20
Produktbeschreibung
Überblick
Motorschutzschalter nach IEC/EN60947, 3-polig Baugröße PKM0, mit unverzögertem Kurzschlußauslöser, Schraub und Schnappmontage, mit Schraubklemmen, Kappeneinbaumaß 45mm, Bemessungsbetriebsspannung Ue 690V, Schutzart IP20, fingersicher nach VDE 0106 T. 100, Zubehör: Hilfsschalter, Spannungsauslöser, Schalter Modul, Clipsplatte
Beschreibung
- hersteller: Eaton
- bezeichnung: Motorschutzschalter 3p,Starterkombinat.
- typ: PKM0-20
- Überlastauslöser stromeinstellung: 0 A
- einstellbereich des unverzögerten kurzschlussauslösers: 310 A
- mit thermischem schutz: nein
- phasenausfallempfindlich: nein
- auslösetechnik: magnetisch
- bemessungsbetriebsspannung: 690 V
- bemessungsdauerstrom iu: 20 A
- bemessungsbetriebsleistung bei ac-3, 230 v: 5,5 kW
- bemessungsbetriebsleistung bei ac-3, 400 v: 9 kW
- verlustleistung: 5,82 W
- anschlussart hauptstromkreis: Schraubanschluss
- ausführung des betätigungselements: Drehknopf
- gerätebauart: Einbaugerät Festeinbautechnik
- mit integriertem hilfsschalter: nein
- mit integriertem unterspannungsauslöser: nein
- polzahl: 3
- bemessungsgrenzkurzschlussausschaltstrom icu bei 400 v, ac: 50 kA
- schutzart (ip): IP20
- höhe: 93 mm
- breite: 45 mm
- tiefe: 76 mm
