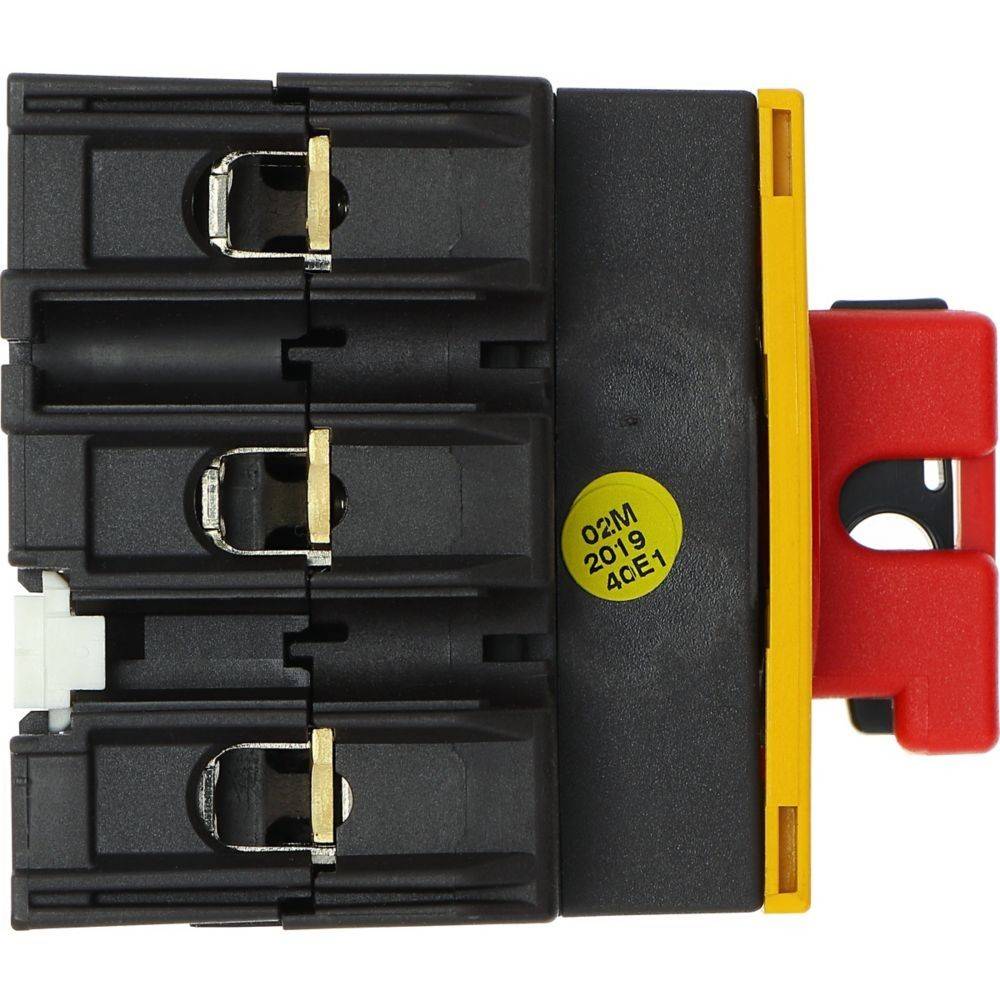

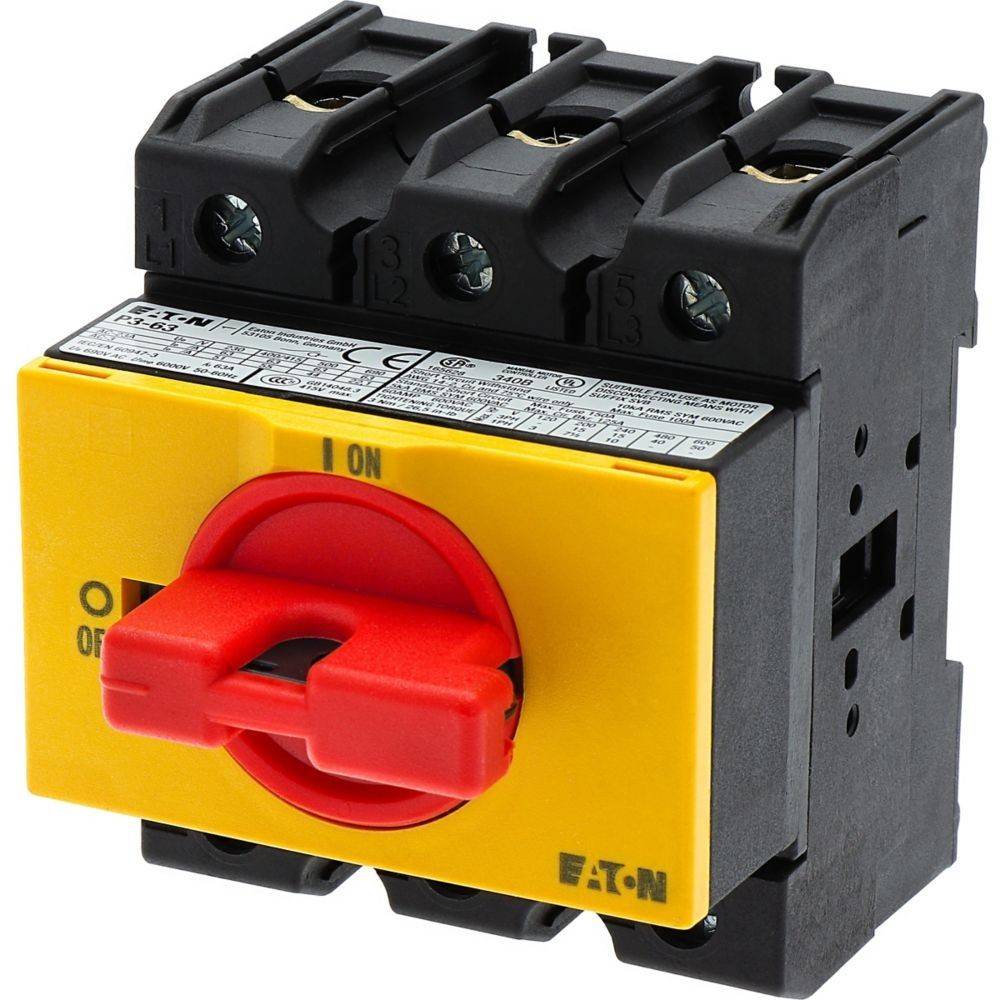

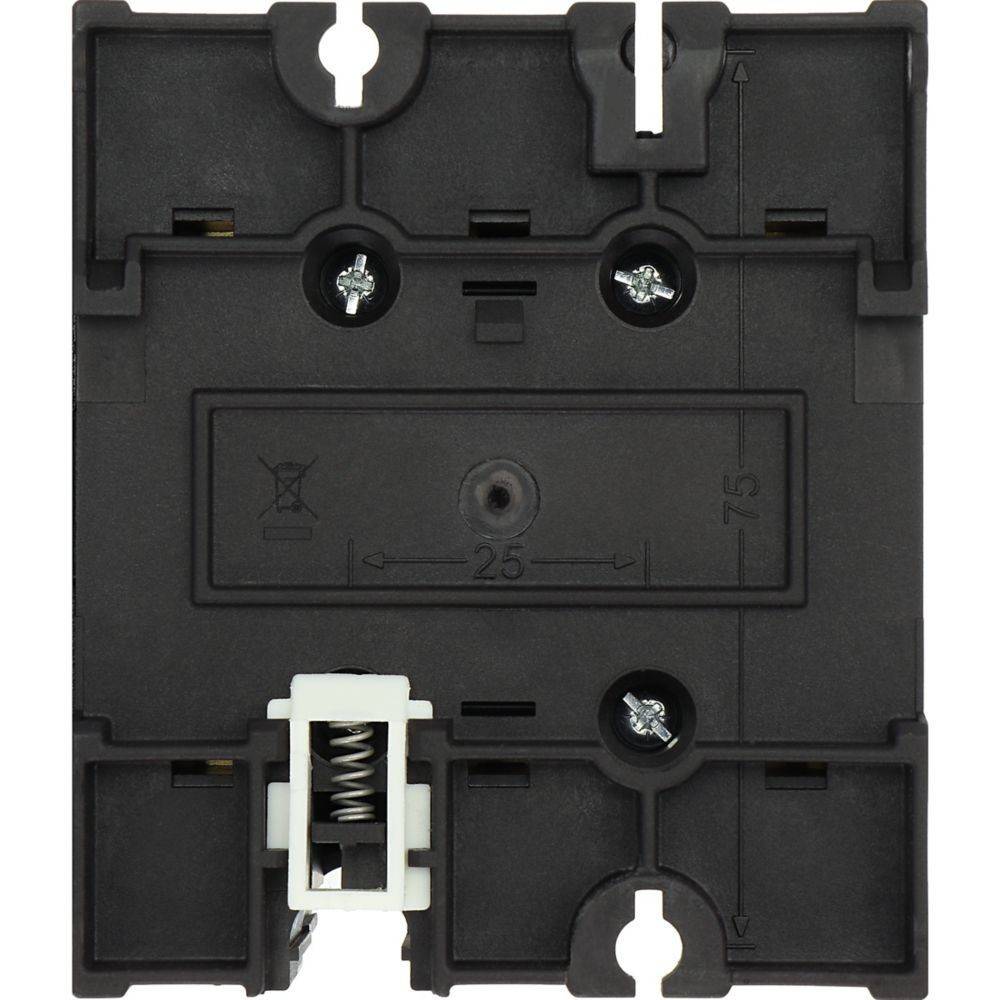

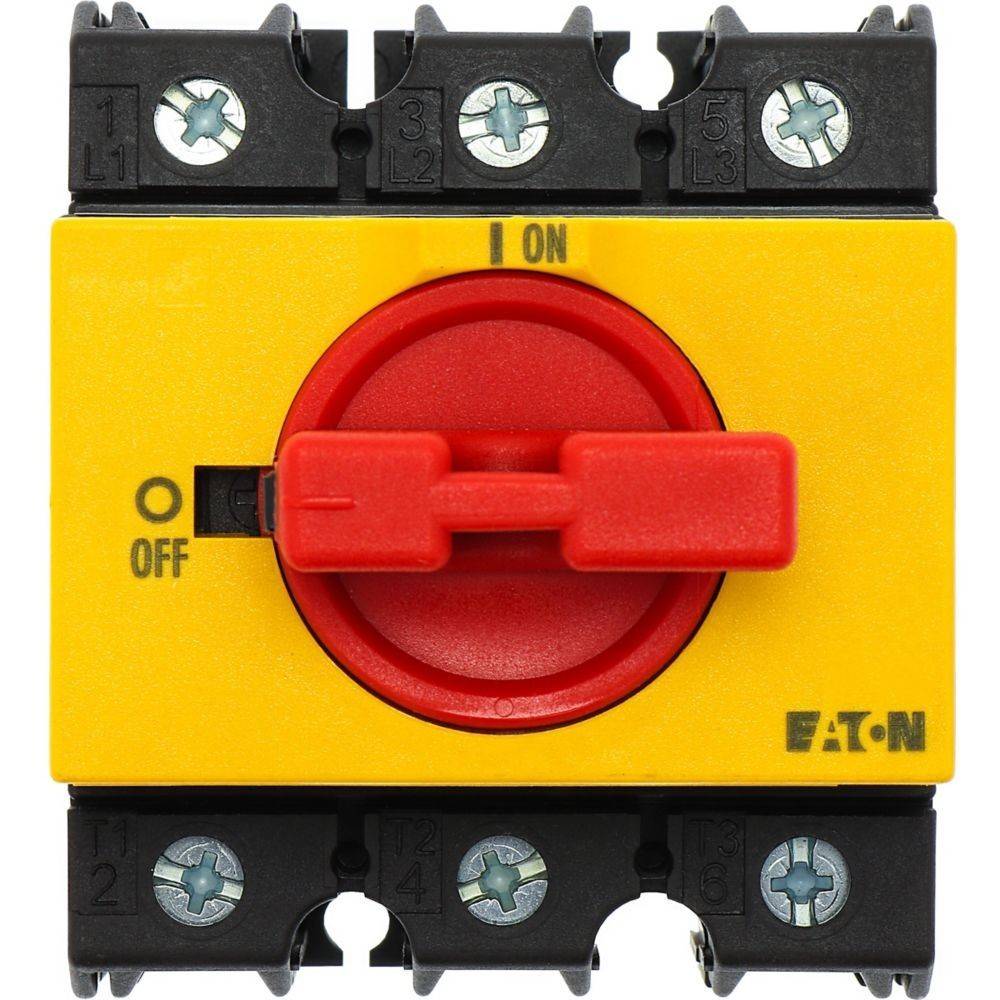

Eaton Not-Aus-Schalter P3-63/IVS-RT

Überblick

EIN-AUS-Schalter, Sortiment: EIN-AUS-Schalter, Typkenner: P3, Stopp-Funktion: NOT-AUS-Funktion, mit rotem Knebel und gelbem Frontschild, Information zum Lieferumfang: Hilfskontakt oder Neutralleiter kundenseitig montiert., 3-polig, Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: Front IP30, Bauform: Montage elektrischer Verteiler, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 30 kW, Bemessungsdauerstrom: Iu = 63 A, Normen und Bestimmungen: IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA, UL, Lasttrennschalter nach IEC/EN 60947-3

Beschreibung

• hersteller: Eaton
• bezeichnung: Not-Aus-Schalter Vert.-Einbau
• typ: P3-63/IVS-RT
• ausführung als hauptschalter: nein
• ausführung als wartungs-/reparaturschalter: nein
• ausführung als sicherheitsschalter: nein
• ausführung als not-aus-einrichtung: ja
• ausführung als wendeschalter: nein
• anzahl der schalter: 1
• max. bemessungsbetriebsspannung ue bei ac: 690 V
• bemessungsbetriebsspannung: 690 V
• bemessungsdauerstrom iu: 63 A
• bemessungsdauerstrom bei ac-23, 400 v: 63 A
• bemessungsdauerstrom bei ac-21, 400 v: 63 A
• bemessungsbetriebsleistung bei ac-3, 400 v: 30 kW
• bemessungskurzzeitstromfestigkeit icw: 1,26 kA
• bemessungsbetriebsleistung bei ac-23, 400 v: 30 kW
• schaltleistung bei 400 v: 30 kW
• bedingter bemessungskurzschlussstrom iq: 100 kA
• polzahl: 3
• motorantrieb optional: nein
• motorantrieb integriert: nein
• spannungsauslöser optional: nein
• gerätebauart: Einbaugerät Festeinbautechnik
• geeignet für bodenbefestigung: ja
• geeignet für frontbefestigung 4-loch: nein
• geeignet für frontbefestigung zentral: nein
• geeignet für verteilereinbau: ja
• geeignet für zwischenbau: nein
• farbe des betätigungselements: rot
• ausführung des betätigungselements: kurzer Drehgriff
• verriegelbar: nein
• anschlussart hauptstromkreis: Schraubanschluss
• mit vormontierter verkabelung: nein
• schutzart (ip), frontseitig: IP30
• schutzart (nema): sonstige
• breite: 72 mm
• höhe: 83 mm
• tiefe: 87 mm

Eigenschaften

Eaton P3-63/IVS-RT. Typ: Drehschalter, Anzahl der Pole: 3P, Produktfarbe: Schwarz, Gelb
