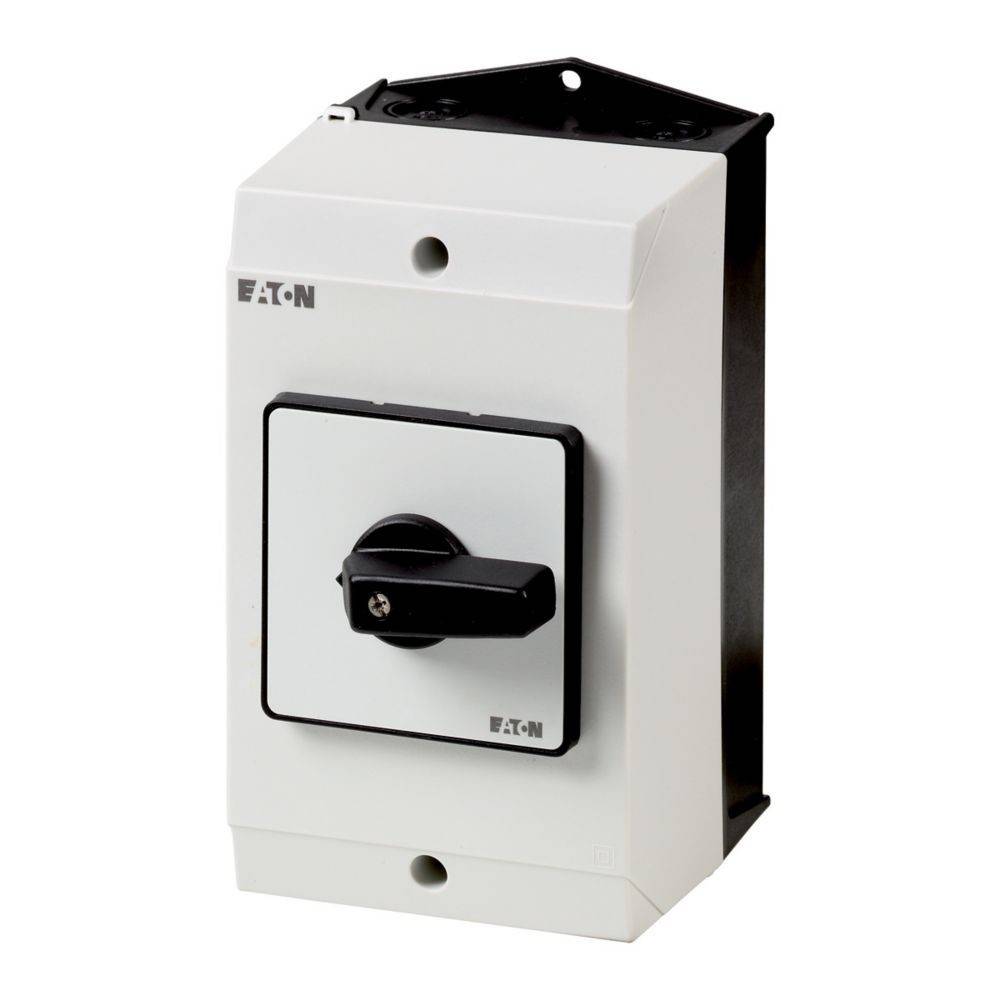

Eaton Hauptschalter P3-63/I3

Überblick

Hauptschalter/Lasttrennschalter Ein-Aus nach IEC/EN 60947-3, 690V/63A, Schutzart Front IP65, schwarzer Griff. Trennschalter P3 haben eine sehr kompakte und robuste Bauweise. Der Handantrieb wirkt direkt auf die Verbindung der Kontakte. Die Kontakte werden beim Ausschalten zum Öffnen gezwungen. Ausführung allgemein: Isoliermaterial, Gehäuse zur Oberflächenmontage, Einbau, Zwischenbau, IVS Verteilereinbau

Beschreibung

• hersteller: Eaton
• bezeichnung: Hauptschalter I3
• typ: P3-63/I3
• ausführung als hauptschalter: nein
• ausführung als wartungs-/reparaturschalter: nein
• ausführung als sicherheitsschalter: nein
• ausführung als not-aus-einrichtung: nein
• ausführung als wendeschalter: nein
• anzahl der schalter: 1
• max. bemessungsbetriebsspannung ue bei ac: 690 V
• bemessungsbetriebsspannung: 690 V
• bemessungsdauerstrom iu: 63 A
• bemessungsdauerstrom bei ac-23, 400 v: 63 A
• bemessungsdauerstrom bei ac-21, 400 v: 63 A
• bemessungsbetriebsleistung bei ac-3, 400 v: 30 kW
• bemessungskurzzeitstromfestigkeit icw: 1,26 kA
• bemessungsbetriebsleistung bei ac-23, 400 v: 37 kW
• schaltleistung bei 400 v: 30 kW
• bedingter bemessungskurzschlussstrom iq: 100 kA
• polzahl: 3
• motorantrieb optional: nein
• motorantrieb integriert: nein
• spannungsauslöser optional: nein
• gerätebauart: Komplettgerät im Gehäuse
• geeignet für bodenbefestigung: ja
• geeignet für frontbefestigung 4-loch: nein
• geeignet für frontbefestigung zentral: nein
• geeignet für verteilereinbau: nein
• geeignet für zwischenbau: nein
• farbe des betätigungselements: schwarz
• ausführung des betätigungselements: Knebel
• verriegelbar: nein
• anschlussart hauptstromkreis: Schraubanschluss
• mit vormontierter verkabelung: nein
• schutzart (ip), frontseitig: IP65
• schutzart (nema): 12
• breite: 120 mm
• höhe: 222 mm
• tiefe: 152 mm
