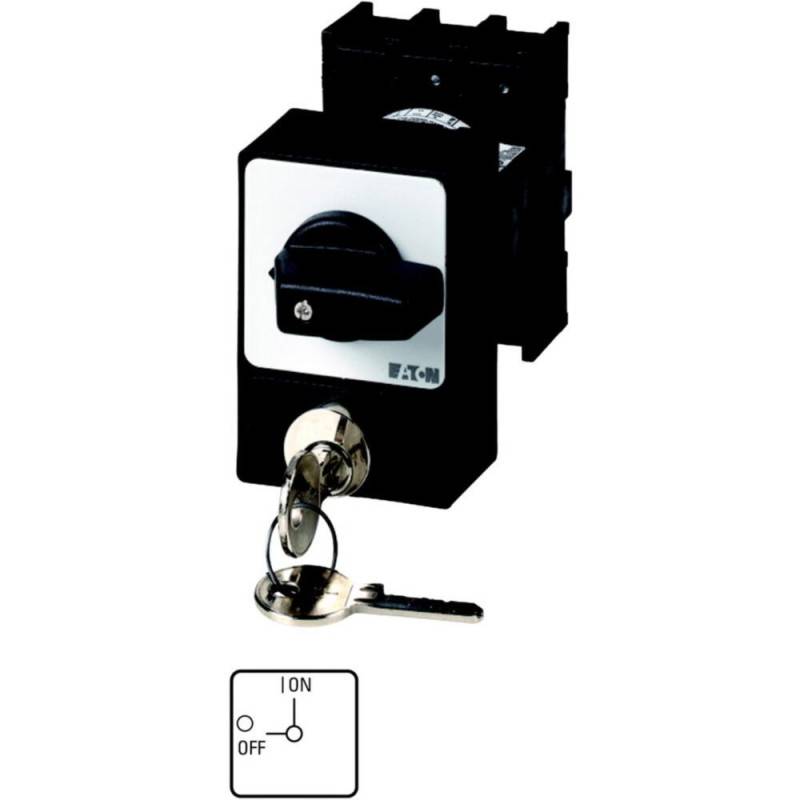

Eaton Panikschalter P1-25/E/SVA(S)
Produktbeschreibung
Überblick
Panikschalter, Sortiment: Schalter mit Verriegelungsmechanismus, Typkenner: P1, mit schwarzem Knebel und Frontschild, Information zum Lieferumfang: Hilfskontakt oder Neutralleiter kundenseitig montiert., mit 2 Schlüsseln, 3-polig, Sperrvorrichtung: Zylinderschloss-Sperre SVA, Hinweise: Wird der Schlüssel in Stellung 1 zurückgezogen, kann der Schalter ohne Schlüssel aus-, aber nicht wieder eingeschaltet werden., Verriegelungsvorrichtung: In der Position 0 (Aus) verriegelbar, Schutzart: Front IP65, Bauform: Einbau, Schaltwinkel: 90 °, Schaltverhalten: rastend, Frontschild: 0-1, Bemessungsbetriebsleistung AC-23A, 50 - 60 Hz 400 V: P = 11 kW
Beschreibung
- hersteller: Eaton
- bezeichnung: Panikschalter Einbau
- typ: P1-25/E/SVA(S)
- ausführung als hauptschalter: nein
- ausführung als wartungs-/reparaturschalter: nein
- ausführung als sicherheitsschalter: nein
- ausführung als not-aus-einrichtung: nein
- ausführung als wendeschalter: nein
- anzahl der schalter: 1
- max. bemessungsbetriebsspannung ue bei ac: 690 V
- bemessungsbetriebsspannung: 690 V
- bemessungsdauerstrom iu: 25 A
- bemessungsdauerstrom bei ac-23, 400 v: 25 A
- bemessungsdauerstrom bei ac-21, 400 v: 25 A
- bemessungsbetriebsleistung bei ac-3, 400 v: 7,5 kW
- bemessungskurzzeitstromfestigkeit icw: 0,64 kA
- bemessungsbetriebsleistung bei ac-23, 400 v: 13 kW
- schaltleistung bei 400 v: 13 kW
- bedingter bemessungskurzschlussstrom iq: 80 kA
- polzahl: 3
- motorantrieb optional: nein
- motorantrieb integriert: nein
- spannungsauslöser optional: nein
- gerätebauart: Einbaugerät Festeinbautechnik
- geeignet für bodenbefestigung: nein
- geeignet für frontbefestigung 4-loch: ja
- geeignet für frontbefestigung zentral: nein
- geeignet für verteilereinbau: nein
- geeignet für zwischenbau: nein
- farbe des betätigungselements: schwarz
- ausführung des betätigungselements: kurzer Drehgriff
- verriegelbar: nein
- anschlussart hauptstromkreis: Schraubanschluss
- mit vormontierter verkabelung: nein
- schutzart (ip), frontseitig: IP65
- schutzart (nema): 12
- breite: 49 mm
- höhe: 73 mm
- tiefe: 139 mm
Eigenschaften
Eaton P1-25/E/SVA(S). Typ: Kippschalter, Anzahl der Pole: 3P, Übertragungstechnik: Verkabelt. AC Eingangsspannung: 690 V, Nominale Stromabgabe: 25 A
Stichwörter
Eaton, Leistungsschalter
