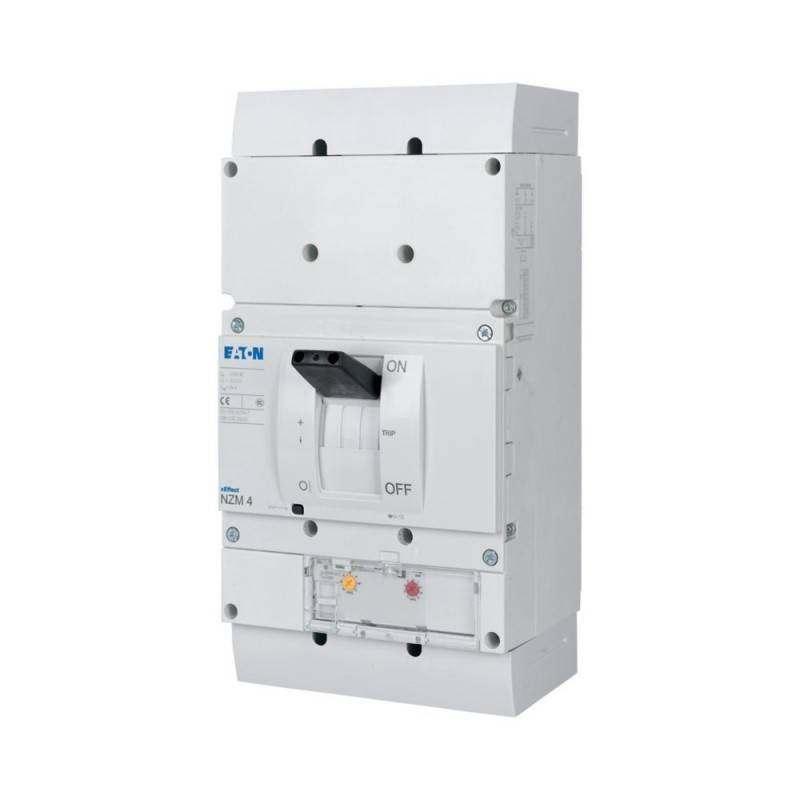

Eaton Leistungsschalter NZMN4-AE1000
Produktbeschreibung
Überblick
Leistungsschalter NZM4, 3-polig, Schaltvermögen 400/415 V 50 Hz( Icu ): 50 kA, Bemessungsstrom = Bemessungsdauerstrom Bemessungsstrom = Bemessungsdauerstrom (In = Iu): 1000 A, Installationsart: Festeinbau, Schraubverbindung, Norm/Zulassung: IEC, Schutzfunktion: Anlagen- und Kabelschutz
Beschreibung
- hersteller: Eaton
- bezeichnung: Leistungsschalter 3p.1000A BG4
- typ: NZMN4-AE1000
- bemessungsdauerstrom iu: 1000 A
- bemessungsspannung: 690 V
- bemessungsgrenzkurzschlussausschaltstrom icu bei 400 v, 50 hz: 37 kA
- Überlastauslöser stromeinstellung: 500..1000 A
- einstellbereich des kurzzeitverzögerten kurzschlussauslösers: 0 A
- einstellbereich des unverzögerten kurzschlussauslösers: 2000..12000 A
- gerätebauart: Einbaugerät Festeinbautechnik
- integrierter erdschlussschutz: nein
- anschlussart hauptstromkreis: Schraubanschluss
- geeignet für hutschienenmontage: nein
- hutschienenmontage optional: nein
- mit ausgelöstmelder: nein
- mit integriertem unterspannungsauslöser: nein
- polzahl: 3
- position des anschlusses für hauptstromkreis: vorne
- ausführung des betätigungselements: Kipphebel
- komplettgerät mit schutzeinheit: ja
- motorantrieb integriert: nein
- motorantrieb optional: ja
- schutzart (ip): IP20
Eigenschaften
Eaton NZMN4-AE1000. Nennstrom: 1000 A, Nennspannung: 690 V. Schaltleistung: 50000 A, Internationale Schutzart (IP-Code): IP20, Produktfarbe: Weiß. Breite: 210 mm, Tiefe: 207 mm, Höhe: 401 mm
