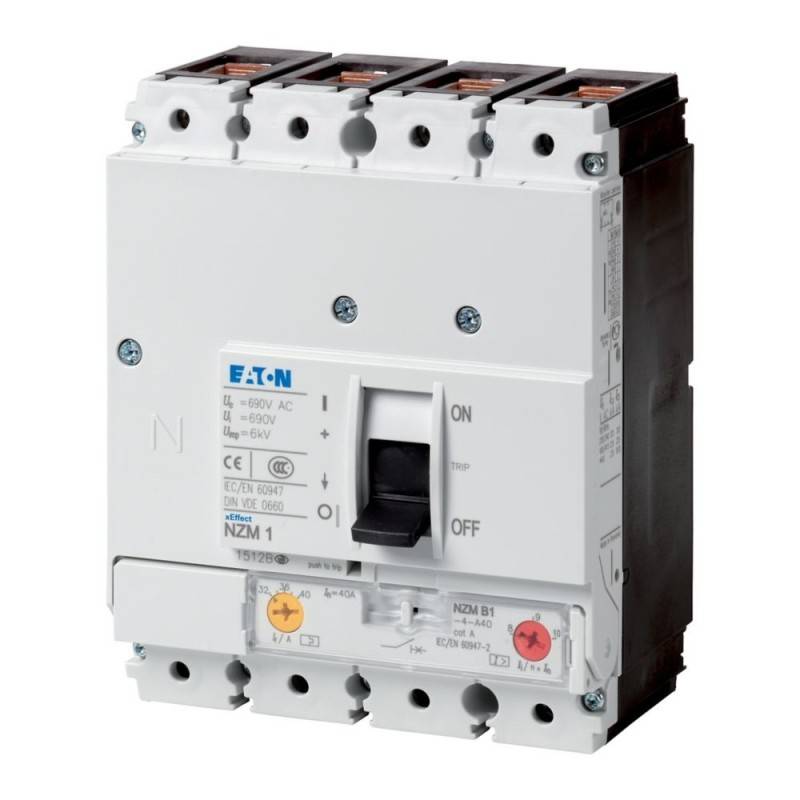

Eaton Leistungsschalter NZMC1-4-A100
Produktbeschreibung
Überblick
Leistungsschalter NZM1, 4-polig, Schaltvermögen 400/415 V 50 Hz( Icu ): 36 kA, Bemessungsstrom = Bemessungsdauerstrom Bemessungsstrom = Bemessungsdauerstrom (In = Iu): 100 A, Installationsart: Festeinbau, Rahmenklemme, Standard/Genehmigung: IEC, Schutzfunktion: Anlagen- und Kabelschutz
Beschreibung
- hersteller: Eaton
- bezeichnung: Leistungsschalter 4p 100A
- typ: NZMC1-4-A100
- bemessungsdauerstrom iu: 100 A
- bemessungsspannung: 690 V
- bemessungsgrenzkurzschlussausschaltstrom icu bei 400 v, 50 hz: 36 kA
- Überlastauslöser stromeinstellung: 80..100 A
- einstellbereich des kurzzeitverzögerten kurzschlussauslösers: 0 A
- einstellbereich des unverzögerten kurzschlussauslösers: 6..10 A
- verlustleistung: 21,9 W
- gerätebauart: Einbaugerät Festeinbautechnik
- integrierter erdschlussschutz: nein
- anschlussart hauptstromkreis: Rahmenklemme
- geeignet für hutschienenmontage: nein
- hutschienenmontage optional: ja
- mit ausgelöstmelder: nein
- mit integriertem unterspannungsauslöser: nein
- polzahl: 4
- position des anschlusses für hauptstromkreis: vorne
- ausführung des betätigungselements: Kipphebel
- komplettgerät mit schutzeinheit: ja
- motorantrieb integriert: nein
- motorantrieb optional: nein
- schutzart (ip): IP20
Eigenschaften
Eaton NZMC1-4-A100. Nennstrom: 100 A, Nennspannung: 690 V. Schaltleistung: 55000 A, Internationale Schutzart (IP-Code): IP20, Produktfarbe: Schwarz, Weiß. Breite: 120 mm, Tiefe: 84,5 mm, Höhe: 145 mm
