Beschreibung

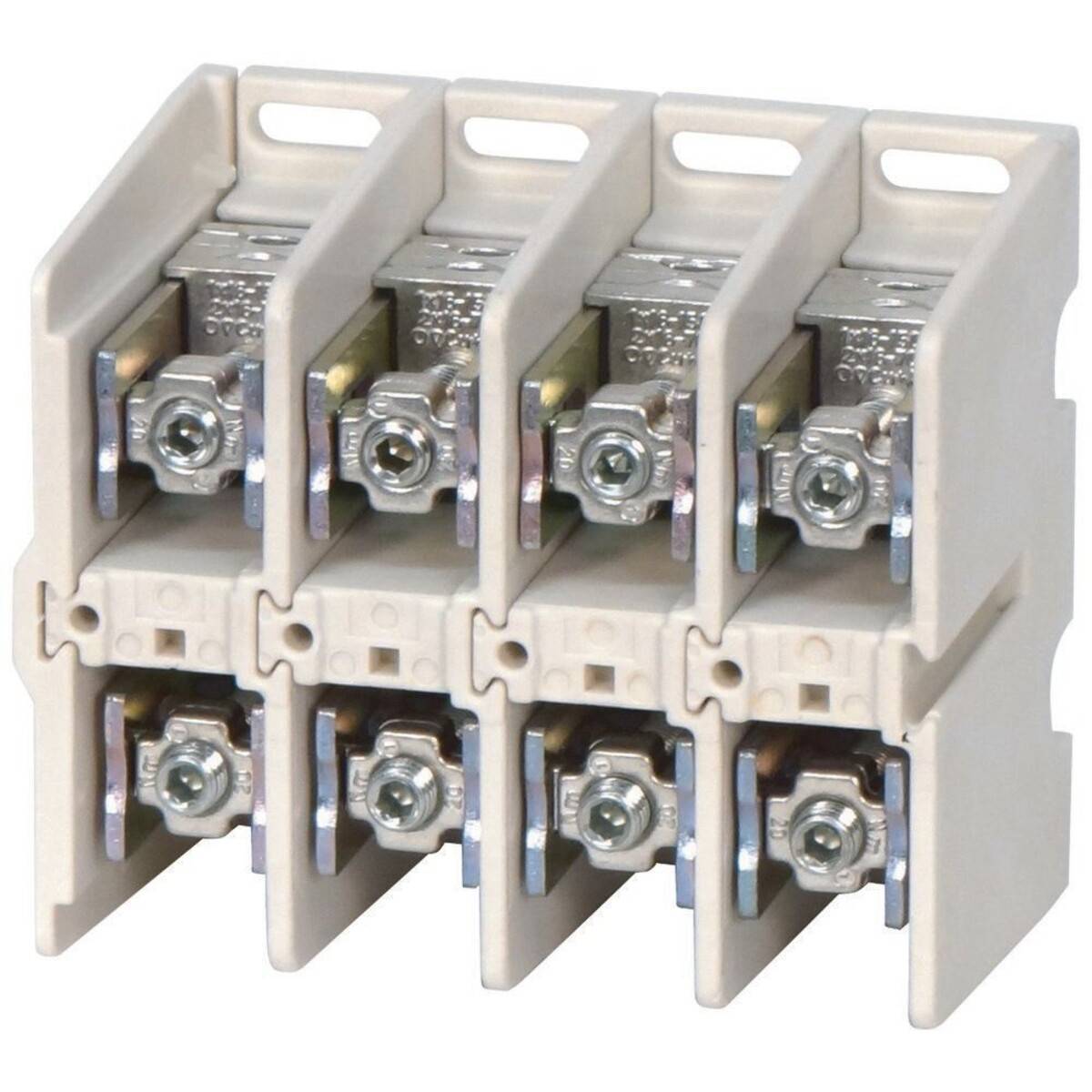

K Anschlussklemmen, für AL und CU, eine Seite rund, eine Seite flach, Bemessungsbetriebsstrom Ie = 250 A, Pole = 4, Anschlussquerschnitte: Kupfer-Rundkabel mehrdrähtig, Sektorkabel mehrdrähtig, Rundkabel eindrähtig, Sektorkabel eindrähtig und Aluminium-Rundkabel eindrähtig, Sektorkabel eindrähtig = 1x 35 bis 150 mm² oder 2x 16 bis 70 Aluminium-Sektorkabel eindrähtig = 1x 50 bis 120 oder 2x 35 bis 50 Kupferband 1x (4x 16 x 0,8) bis 2x (6 x 16 x 0,8) oder Kupferschiene = 18 x 4 mm, Hinweise: Umbausätze von Bandanschluss in Kabelanschluss separat erhältlich, Klemmenabdeckung separat verfügbar
Eigenschaften
- hersteller: Eaton
- bezeichnung: Klemme 250A, 4p f.Netzans.
- typ: K150/4
- polzahl: 4
- nennstrom: 250 A
- anschlussart: schrauben
- montageart: Schraube
- anzahl der eingänge: 1
- anzahl der ausgänge: 2
- geeignet für massive leiter: nein
- geeignet für mehrdrähtige leiter: ja
- geeignet für feindrähtige leiter: nein
- geeignet für feindrähtige leiter ohne aderendhülse: nein
- geeignet für feinstdrähtige leiter: nein
- geeignet für feinstdrähtige leiter ohne aderendhülse: nein
- leiterquerschnitt zugang: 16..150 mm²
- leiterquerschnitt abgang: 16..150 mm²
- leiterquerschnitt zugang awg: 6..300
- berührungssicher: ja
- höhe: 115 mm
- breite: 130 mm
- tiefe: 100 mm
