Beschreibung

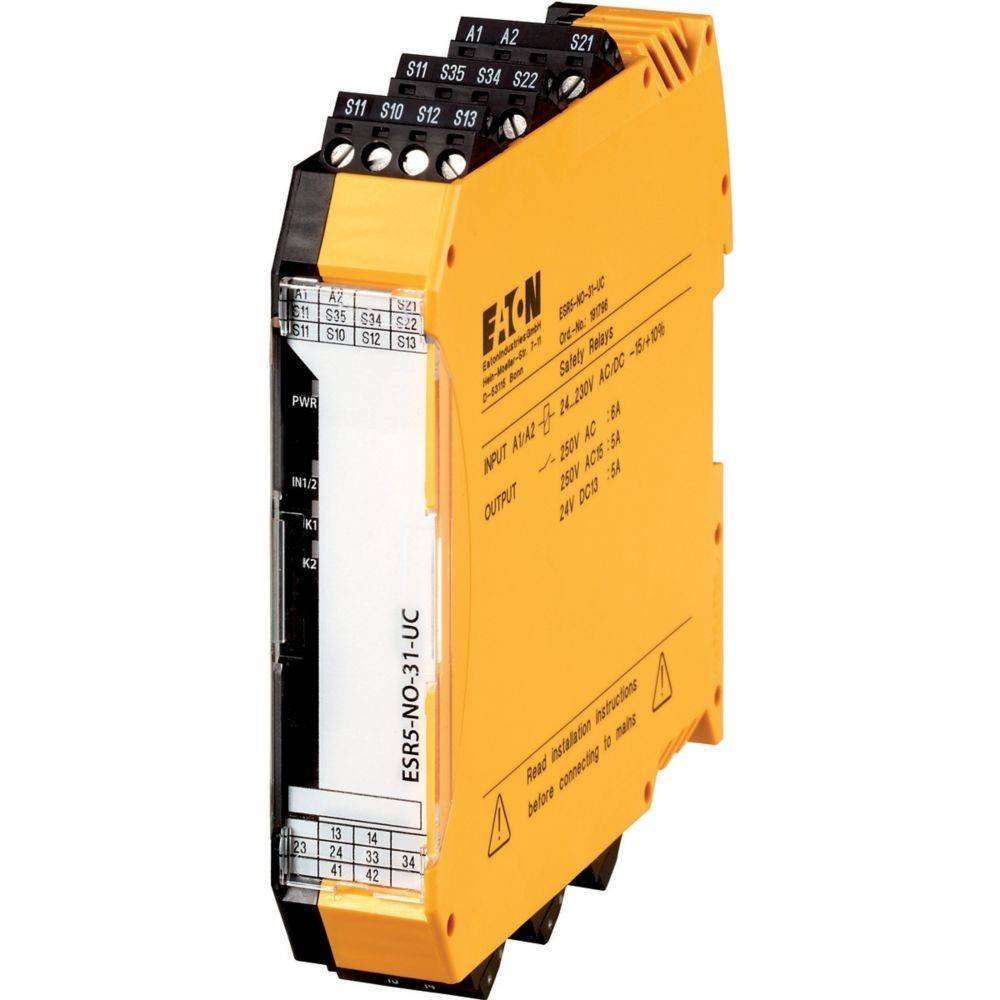

Sicherheitsrelais für Not-Halt, Schutztüren und Lichtgitter bis SILCL 3, cat. 4, PL e, 1- oder 2-kanaliger Betrieb, automatischer oder manueller, überwachter Start, 3 Freigabestrompfade, 1 Meldestrompfad, US = 24 ... 230V AC/DC, steckbare Schraubklemme
Eigenschaften
- hersteller: Eaton
- bezeichnung: Sicherheitsrelais 24V-230 VDC/AC
- typ: ESR5-NO-31-UC
- ausführung: Grundgerät
- tragschienenmontage möglich: ja
- mit abnehmbaren klemmen: ja
- ausführung des elektrischen anschlusses: Schraubanschluss
- spannungsart der versorgungsspannung: AC/DC
- versorgungsspannung bei ac 50 hz: 24..230 V
- versorgungsspannung bei ac 60 hz: 24..230 V
- versorgungsspannung bei dc: 24..230 V
- geeignet zur Überwachung von positionsschaltern: nein
- geeignet zur Überwachung von not-aus-kreisen: ja
- geeignet zur Überwachung von ventilen: nein
- geeignet zur Überwachung von optoelektronischen schutzeinrichtungen: ja
- geeignet zur Überwachung von taktilen sensoren: nein
- geeignet zur Überwachung von magnetschaltern: ja
- geeignet zur Überwachung von näherungsschaltern: nein
- auswertung der eingänge: ein- und zweikanalig
- leistungsaufnahme: 2,9 W
- mit starteingang: ja
- mit mutingfunktion: nein
- mit rückführkreis: ja
- rückfallverzögerung: 0 s
- steuerspannungsart 1: AC/DC
- steuerspannung 1: 24..230 V
- steuerspannungsart 2: AC/DC
- steuerspannung 2: 24..230 V
- spannungsart der betriebsspannung: AC/DC
- betriebsspannung bei ac 50 hz: 24..230 V
- betriebsspannung bei ac 60 hz: 24..230 V
- betriebsspannung bei dc: 24..230 V
- bemessungsschaltstrom: 5 A
- sicherheitstyp nach iec 61496-1: ohne
- performance level nach en iso 13849-1: Level e
- sil nach iec 61508: 3
- mit zulassung für bg bia: nein
- mit zulassung nach ul: ja
- breite: 22,5 mm
- höhe: 113 mm
- tiefe: 114,5 mm
- mit tÜv-zulassung: nein
