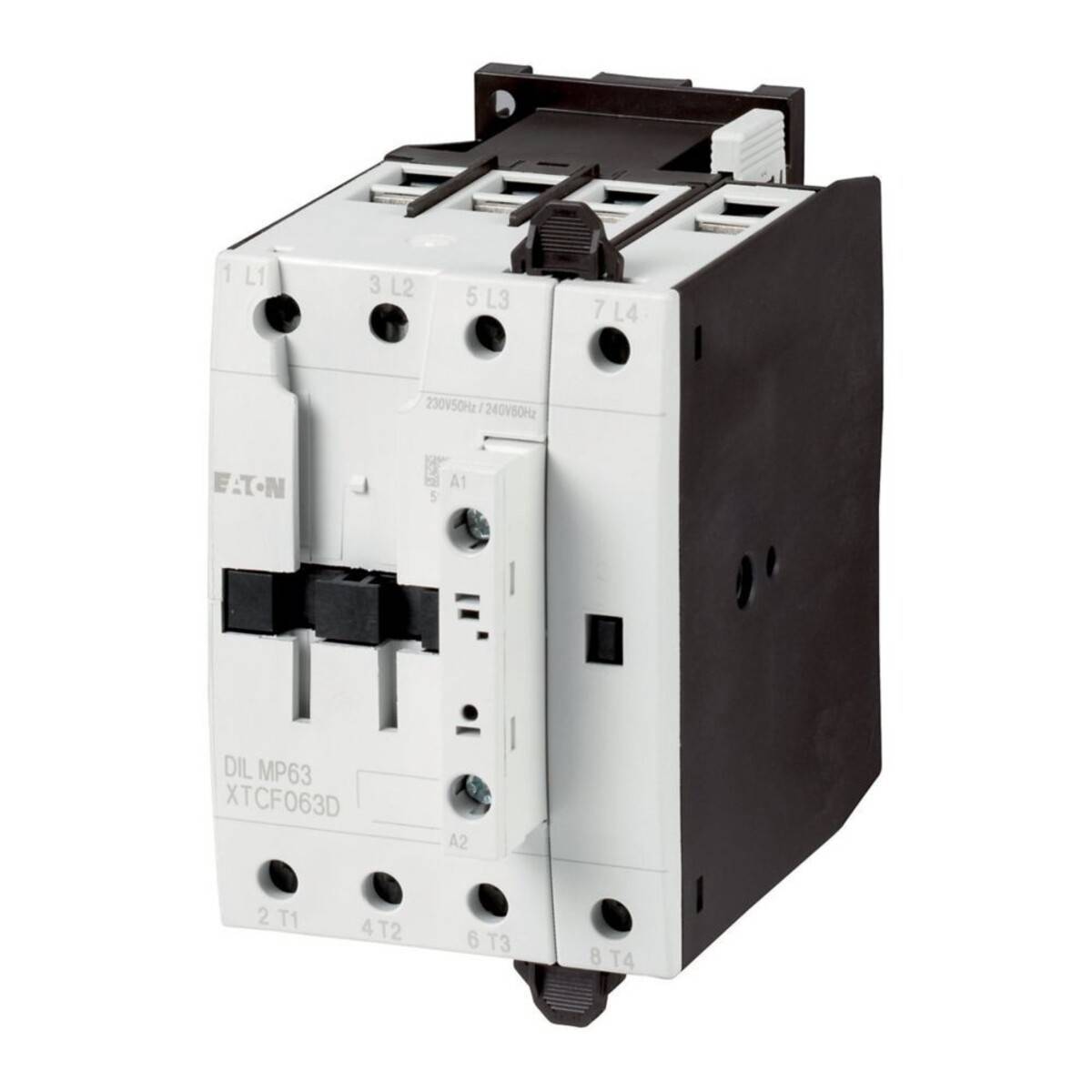

Eaton Leistungsschütz DILMP63(RDC24)

Überblick

Leistungsschütz, Anwendung: Leistungsschütze für 4-polige Stromverbraucher, Schütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Anschlusstechnik: Schraubklemmen, Anzahl der Pole: 4 Pole, 380 V 400 V: Ie= 40 A, konventioneller thermischer Strom, 3-polig, 50 60 Hz offen bei 40 °C: Ith =Ie= 63 A, gekapselt: Ith= 50 A, konventioneller thermischer Strom, 1-polig offen: Ith= 162 A, gekapselt: Ith= 146 A, 220 V 230 V: P= 12,5 kW, 380 V 400 V: P= 18,5 kW, 660 V 690 V: P = 23 kW

Beschreibung

• hersteller: Eaton
• bezeichnung: Leistungsschütz 63A/AC-1,DC,4p
• typ: DILMP63(RDC24)
• bemessungssteuerspeisespannung us bei ac 50 hz: 0 V
• bemessungssteuerspeisespannung us bei ac 60 hz: 0 V
• bemessungssteuerspeisespannung us bei dc: 24..27 V
• spannungsart zur betätigung: DC
• anzahl der schließer als hauptkontakte: 4
• anschlussart hauptstromkreis: Schraubanschluss
• betriebsspannung bei ac 50 hz: 230..690 V
• betriebsspannung bei ac 60 hz: 230..690 V
• bemessungsbetriebsstrom ie bei ac-1, 400 v: 63 A
• bemessungsbetriebsstrom ie bei ac-3, 400 v: 40 A
• bemessungsbetriebsleistung bei ac-3, 400 v: 18,5 kW
• bemessungsbetriebsstrom ie bei ac-4, 400 v: 25 A
• bemessungsbetriebsleistung bei ac-4, 400 v: 12 kW
• bemessungsbetriebsleistung nema: 22 kW
• geeignet für reiheneinbau: nein
• breite: 74 mm
• höhe: 115 mm
• tiefe: 132 mm
