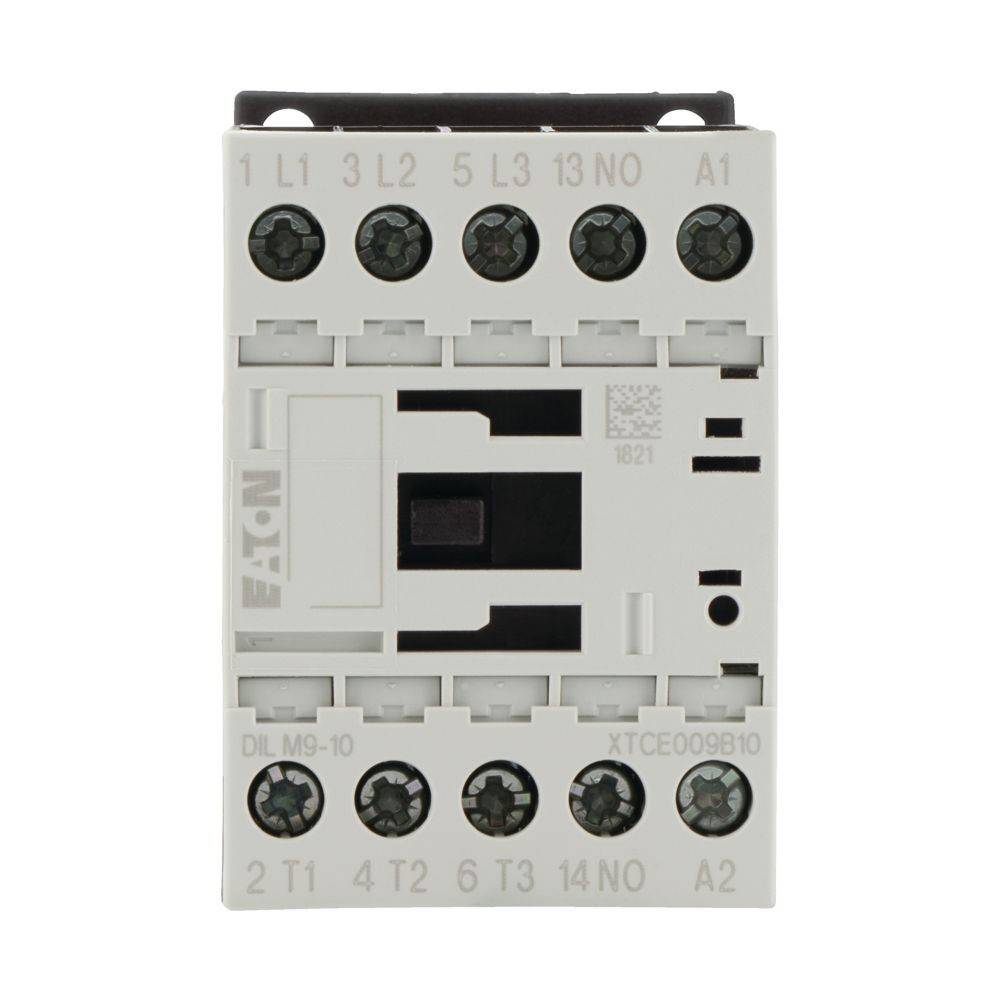

Eaton Leistungsschütz DILM9-10(380V50HZ)

Beschreibung

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig

Eigenschaften

• hersteller: Eaton
• bezeichnung: Leistungsschütz 1S 4kW/400V,AC
• typ: DILM9-10(380V50HZ)
• bemessungssteuerspeisespannung us bei ac 50 hz: 380 V
• bemessungssteuerspeisespannung us bei ac 60 hz: 440 V
• bemessungssteuerspeisespannung us bei dc: 0 V
• spannungsart zur betätigung: AC
• anzahl der schließer als hauptkontakte: 3
• anschlussart hauptstromkreis: Schraubanschluss
• betriebsspannung bei ac 50 hz: 24..690 V
• betriebsspannung bei ac 60 hz: 24..690 V
• bemessungsbetriebsstrom ie bei ac-1, 400 v: 22 A
• bemessungsbetriebsstrom ie bei ac-3, 400 v: 9 A
• bemessungsbetriebsleistung bei ac-3, 400 v: 4 kW
• bemessungsbetriebsstrom ie bei ac-4, 400 v: 6 A
• bemessungsbetriebsleistung bei ac-4, 400 v: 2,5 kW
• bemessungsbetriebsleistung nema: 3,7 kW
• anzahl der hilfskontakte als schließer: 1
• geeignet für reiheneinbau: nein
• breite: 45 mm
• höhe: 68 mm
• tiefe: 75 mm
