Beschreibung
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Eigenschaften
- Hersteller: Eaton

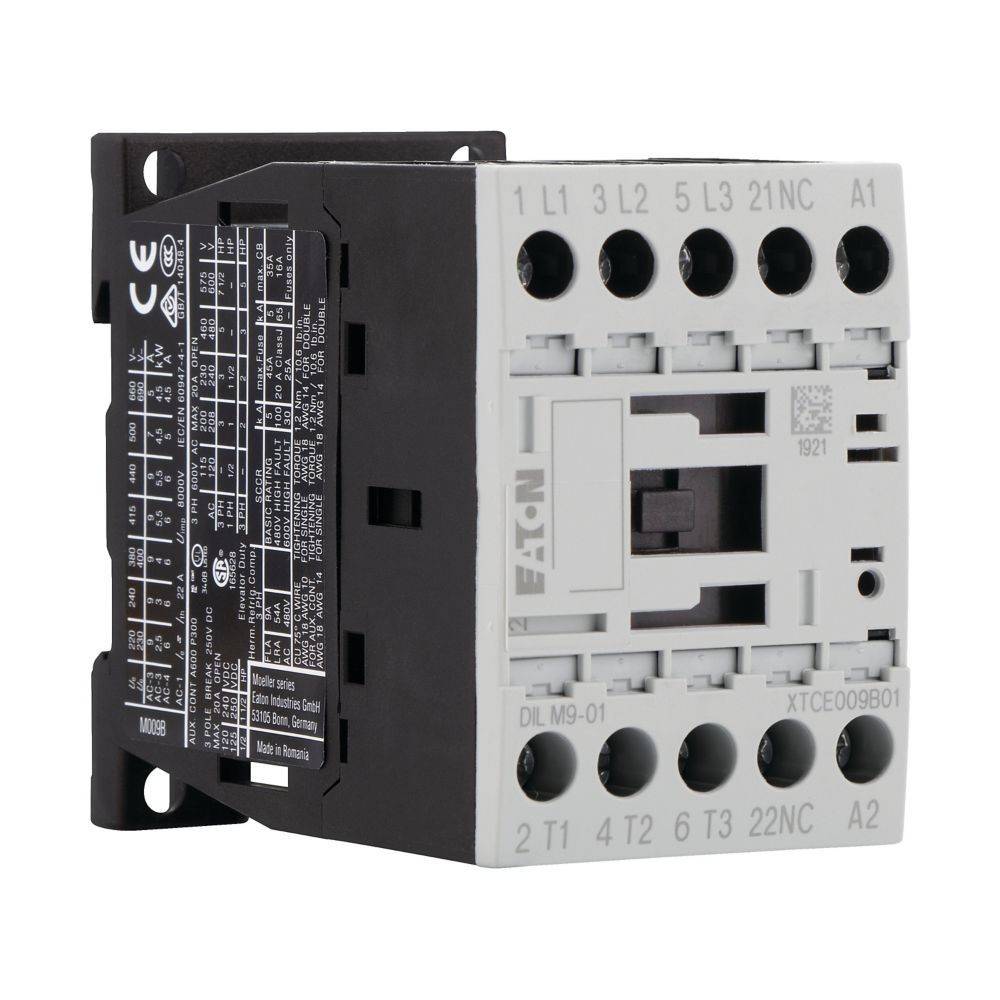

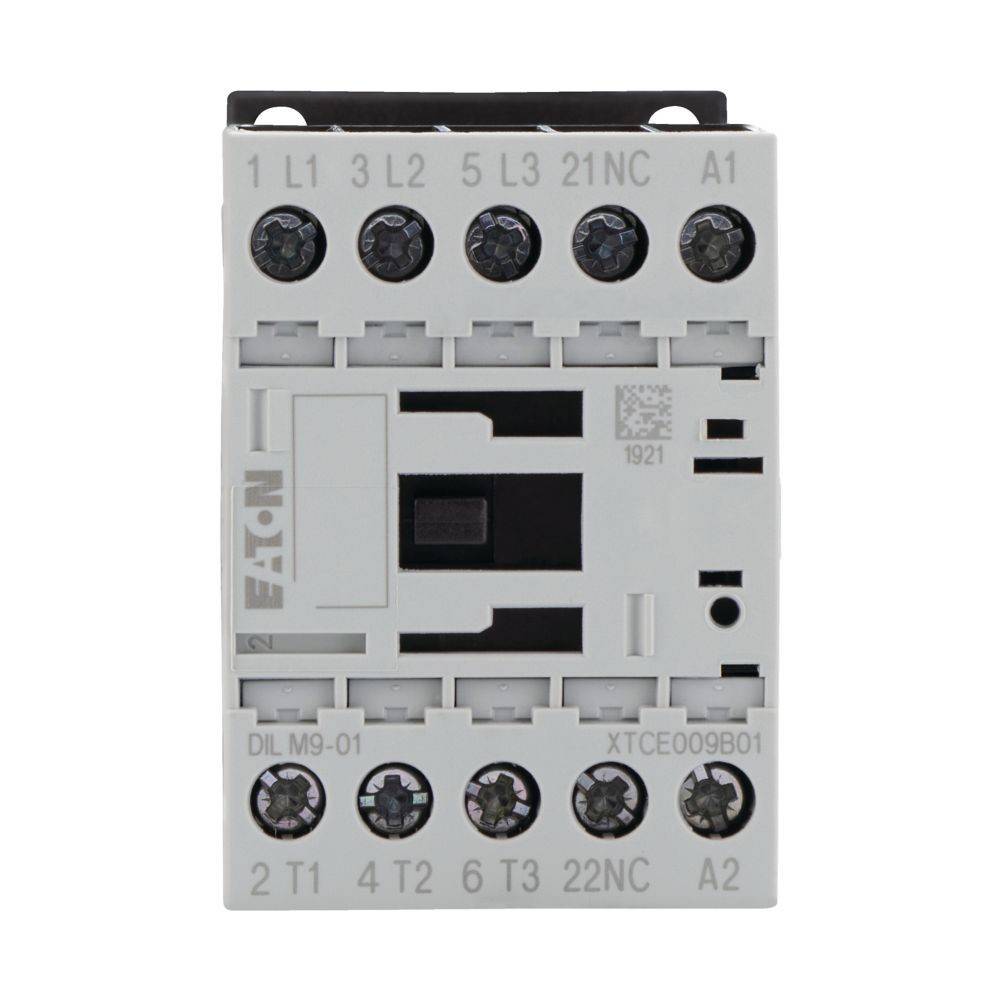

- Bezeichnung: Leistungsschütz 1Ö 4kW/400V,AC
- Typ: DILM9-01(220V50/60HZ
- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 220 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz: 220 V
- Bemessungssteuerspeisespannung Us bei DC: 0 V
- Spannungsart zur Betätigung: AC
- Anzahl der Schließer als Hauptkontakte: 3
- Anschlussart Hauptstromkreis: Schraubanschluss
- Betriebsspannung bei AC 50 Hz: 24..690 V
- Betriebsspannung bei AC 60 Hz: 24..690 V
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 22 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 9 A
- Bemessungsbetriebsleistung bei AC-3, 400 V: 4 kW
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 6 A
- Bemessungsbetriebsleistung bei AC-4, 400 V: 2,5 kW
- Bemessungsbetriebsleistung NEMA: 3,7 kW
- Anzahl der Hilfskontakte als Öffner: 1
- Geeignet für Reiheneinbau: nein
- Breite: 45 mm
- Höhe: 68 mm
- Tiefe: 75 mm
