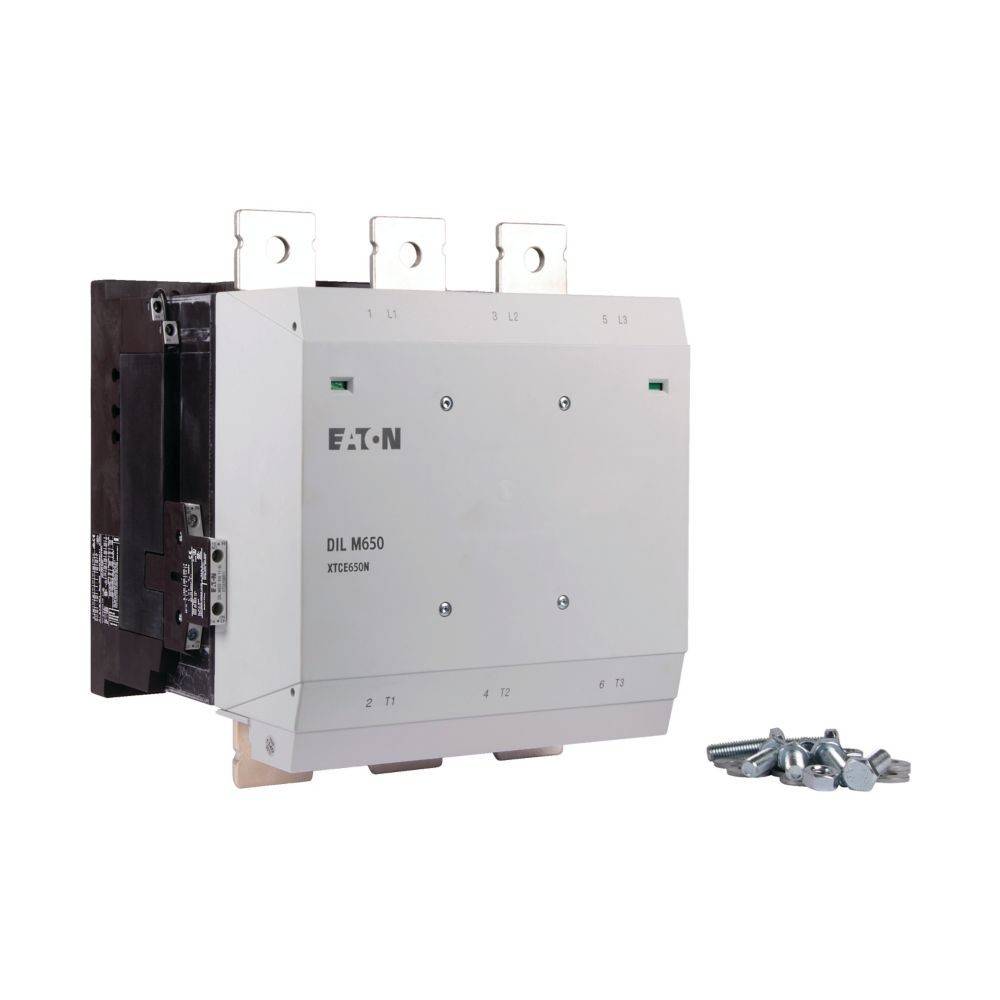

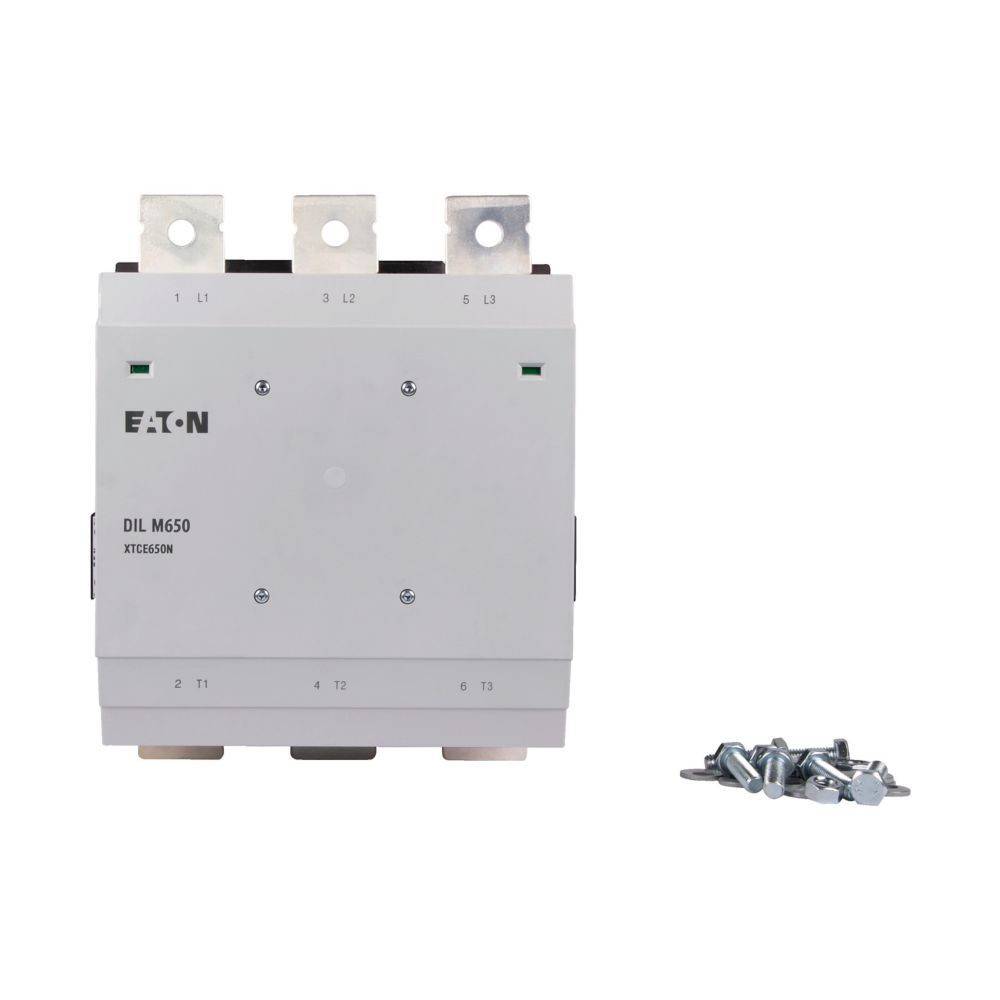

Eaton Leistungsschütz m.Br. DILM650/22(RA110)
Produktbeschreibung
Überblick
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 650 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 1041 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 1-polig offen: Ith = 2125 A
Beschreibung
- hersteller: Eaton
- bezeichnung: Leistungsschütz m.Br. 2S2Ö 355kW/400V/AC3
- typ: DILM650/22(RA110)
- bemessungssteuerspeisespannung us bei ac 50 hz: 48..110 V
- bemessungssteuerspeisespannung us bei ac 60 hz: 48..110 V
- bemessungssteuerspeisespannung us bei dc: 48..100 V
- spannungsart zur betätigung: AC/DC
- anzahl der schließer als hauptkontakte: 3
- anschlussart hauptstromkreis: Schienenanschluss
- betriebsspannung bei ac 50 hz: 48..110 V
- betriebsspannung bei ac 60 hz: 48..110 V
- bemessungsbetriebsstrom ie bei ac-1, 400 v: 1041 A
- bemessungsbetriebsstrom ie bei ac-3, 400 v: 650 A
- bemessungsbetriebsleistung bei ac-3, 400 v: 355 kW
- bemessungsbetriebsstrom ie bei ac-4, 400 v: 512 A
- bemessungsbetriebsleistung bei ac-4, 400 v: 280 kW
- bemessungsbetriebsleistung nema: 373 kW
- anzahl der hilfskontakte als schließer: 2
- anzahl der hilfskontakte als Öffner: 2
- geeignet für reiheneinbau: nein
- breite: 250 mm
- höhe: 296 mm
- tiefe: 232 mm
