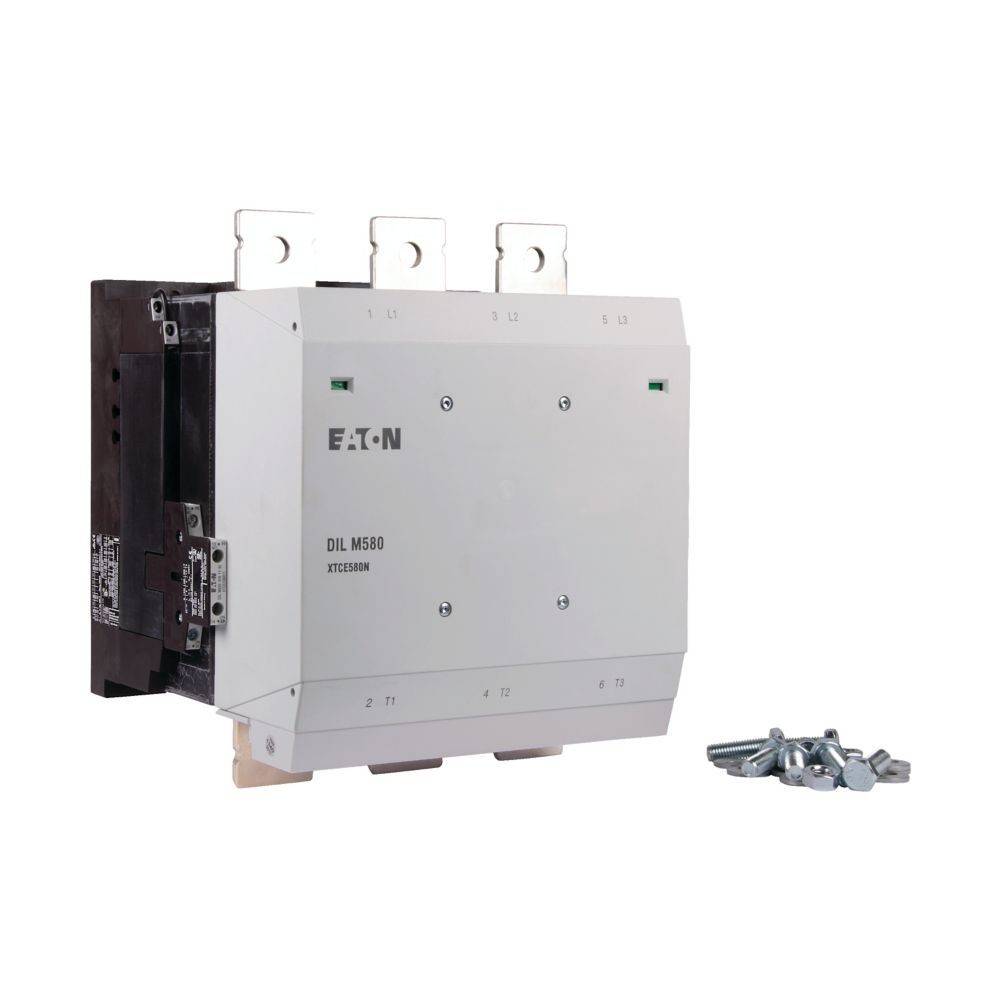

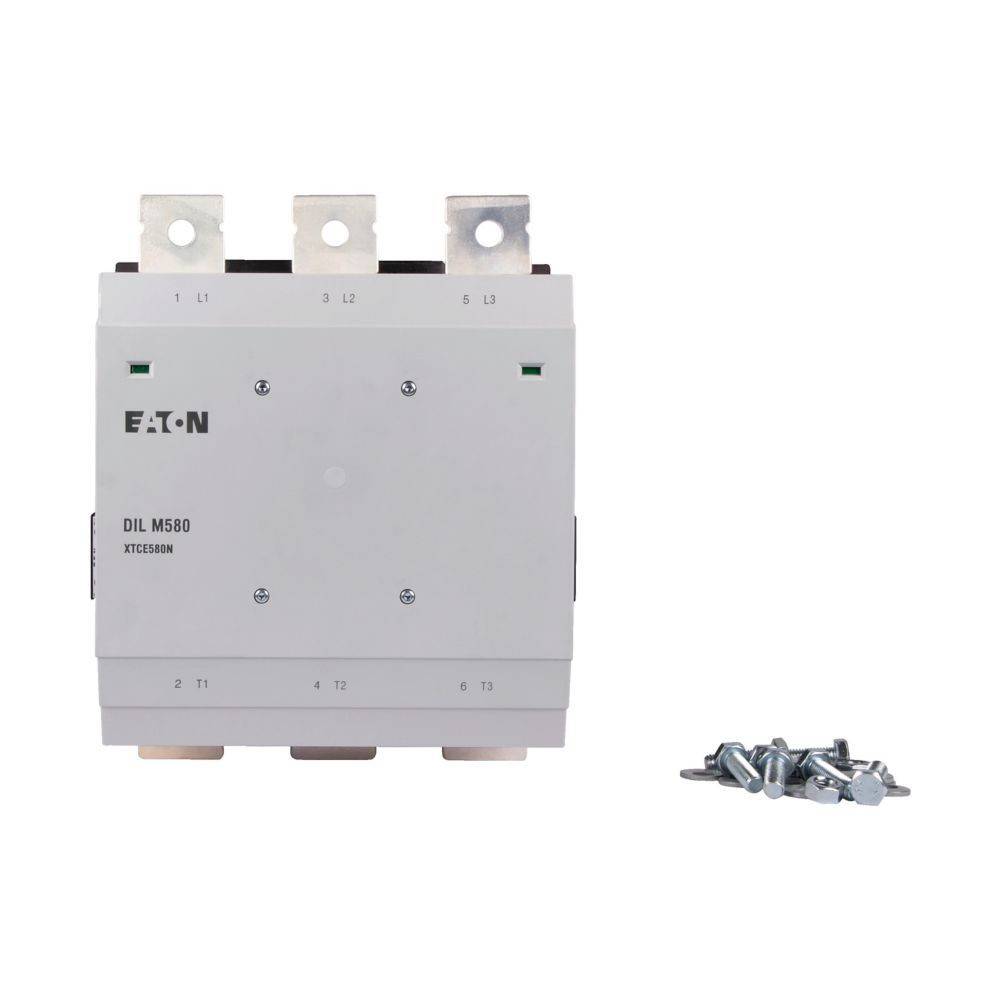

Eaton Leistungsschütz m.Br. DILM580/22(RAC500)

Überblick

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 580 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 980 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 1-polig offen: Ith = 2000 A

Beschreibung

• hersteller: Eaton
• bezeichnung: Leistungsschütz m.Br. 2S2Ö 315kW/400V/AC3
• typ: DILM580/22(RAC500)
• bemessungssteuerspeisespannung us bei ac 50 hz: 480..500 V
• bemessungssteuerspeisespannung us bei ac 60 hz: 480..500 V
• bemessungssteuerspeisespannung us bei dc: 250..700 V
• spannungsart zur betätigung: AC/DC
• anzahl der schließer als hauptkontakte: 3
• anschlussart hauptstromkreis: Schienenanschluss
• betriebsspannung bei ac 50 hz: 250..500 V
• betriebsspannung bei ac 60 hz: 250..500 V
• bemessungsbetriebsstrom ie bei ac-1, 400 v: 980 A
• bemessungsbetriebsstrom ie bei ac-3, 400 v: 580 A
• bemessungsbetriebsleistung bei ac-3, 400 v: 315 kW
• bemessungsbetriebsstrom ie bei ac-4, 400 v: 456 A
• bemessungsbetriebsleistung bei ac-4, 400 v: 250 kW
• bemessungsbetriebsleistung nema: 298 kW
• anzahl der hilfskontakte als schließer: 2
• anzahl der hilfskontakte als Öffner: 2
• geeignet für reiheneinbau: nein
• breite: 250 mm
• höhe: 296 mm
• tiefe: 232 mm
