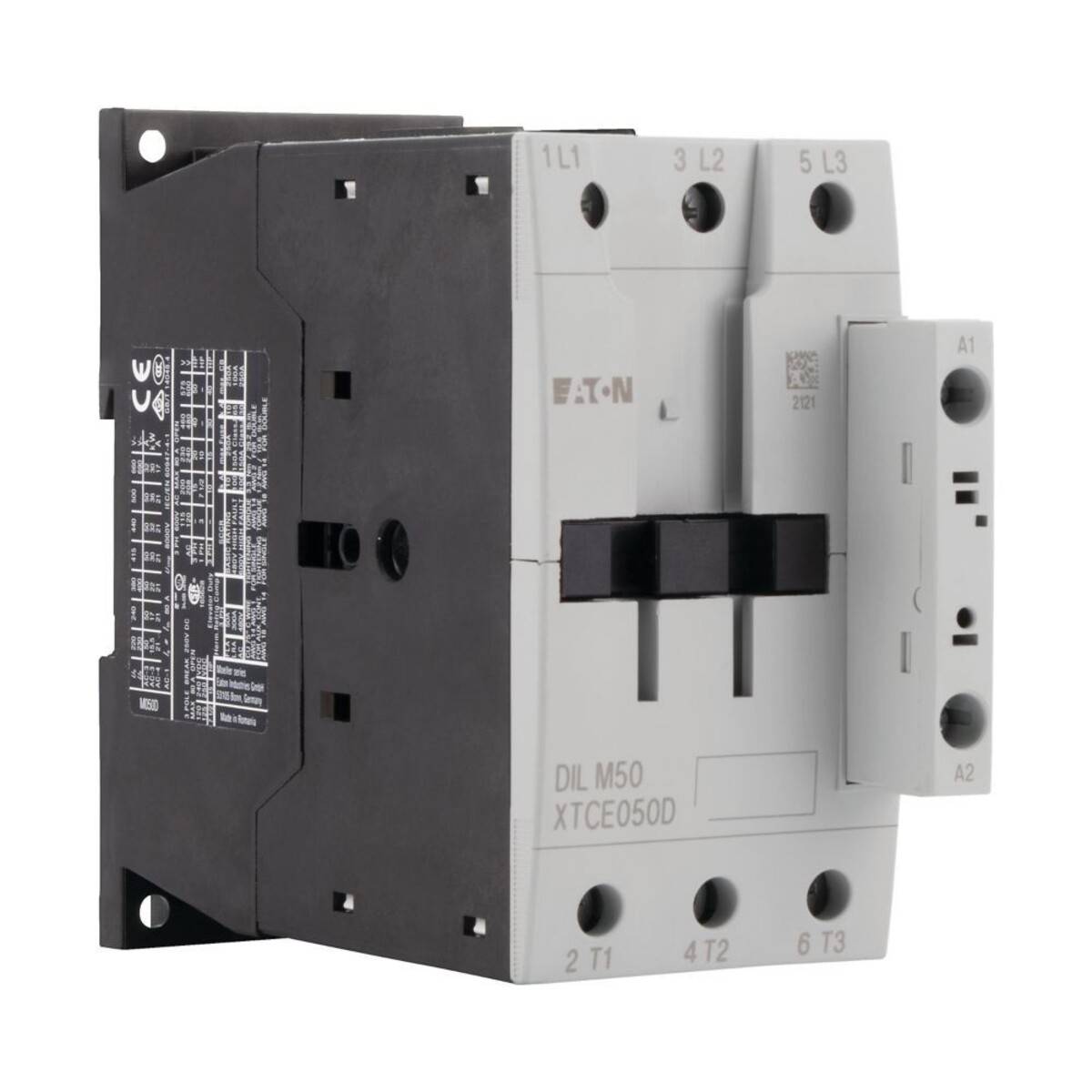

Eaton Leistungsschütz DILM50(110V50/60HZ)

Beschreibung

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 50 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig

Eigenschaften

• hersteller: Eaton
• bezeichnung: Leistungsschütz 22kW/400V,AC
• typ: DILM50(110V50/60HZ)
• bemessungssteuerspeisespannung us bei ac 50 hz: 110 V
• bemessungssteuerspeisespannung us bei ac 60 hz: 110 V
• bemessungssteuerspeisespannung us bei dc: 0 V
• spannungsart zur betätigung: AC
• anzahl der schließer als hauptkontakte: 3
• anschlussart hauptstromkreis: Schraubanschluss
• betriebsspannung bei ac 50 hz: 230..690 V
• betriebsspannung bei ac 60 hz: 230..690 V
• bemessungsbetriebsstrom ie bei ac-1, 400 v: 80 A
• bemessungsbetriebsstrom ie bei ac-3, 400 v: 50 A
• bemessungsbetriebsleistung bei ac-3, 400 v: 22 kW
• bemessungsbetriebsstrom ie bei ac-4, 400 v: 21 A
• bemessungsbetriebsleistung bei ac-4, 400 v: 10 kW
• bemessungsbetriebsleistung nema: 29,8 kW
• geeignet für reiheneinbau: nein
• breite: 55 mm
• höhe: 115 mm
• tiefe: 132,1 mm
