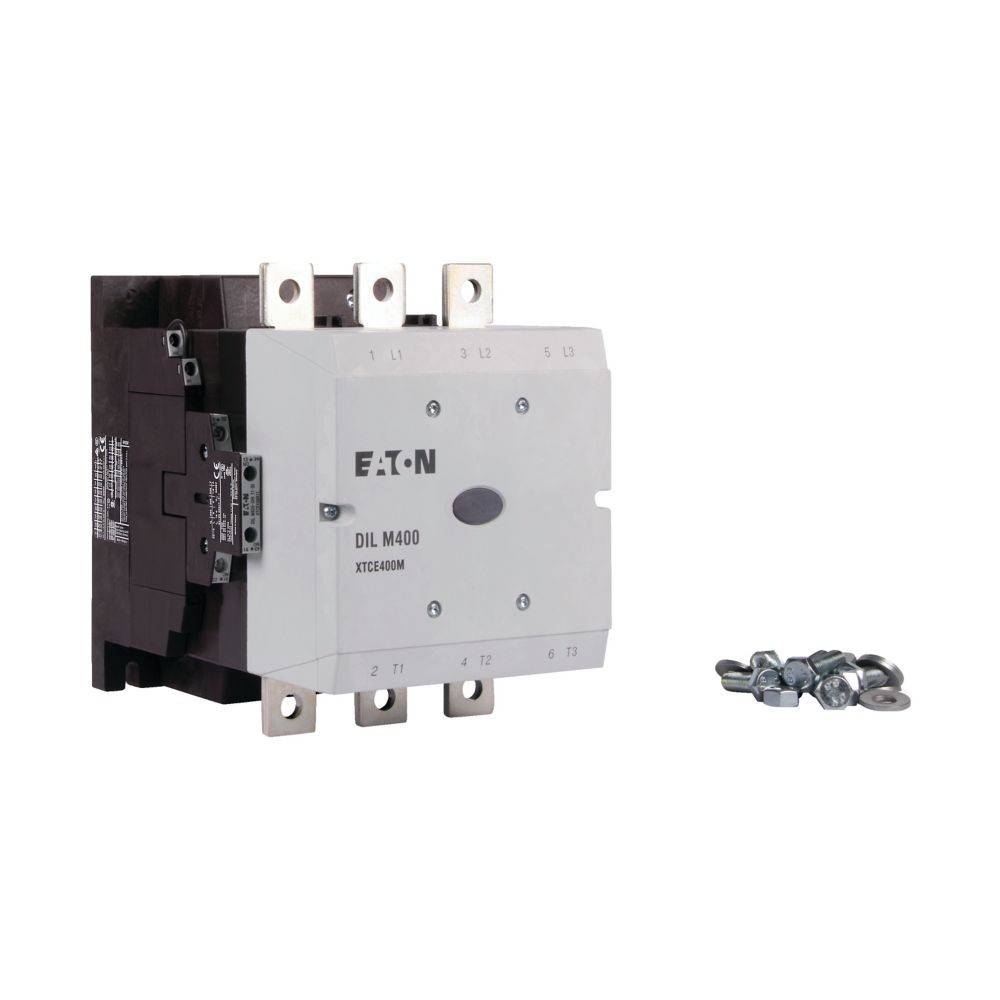

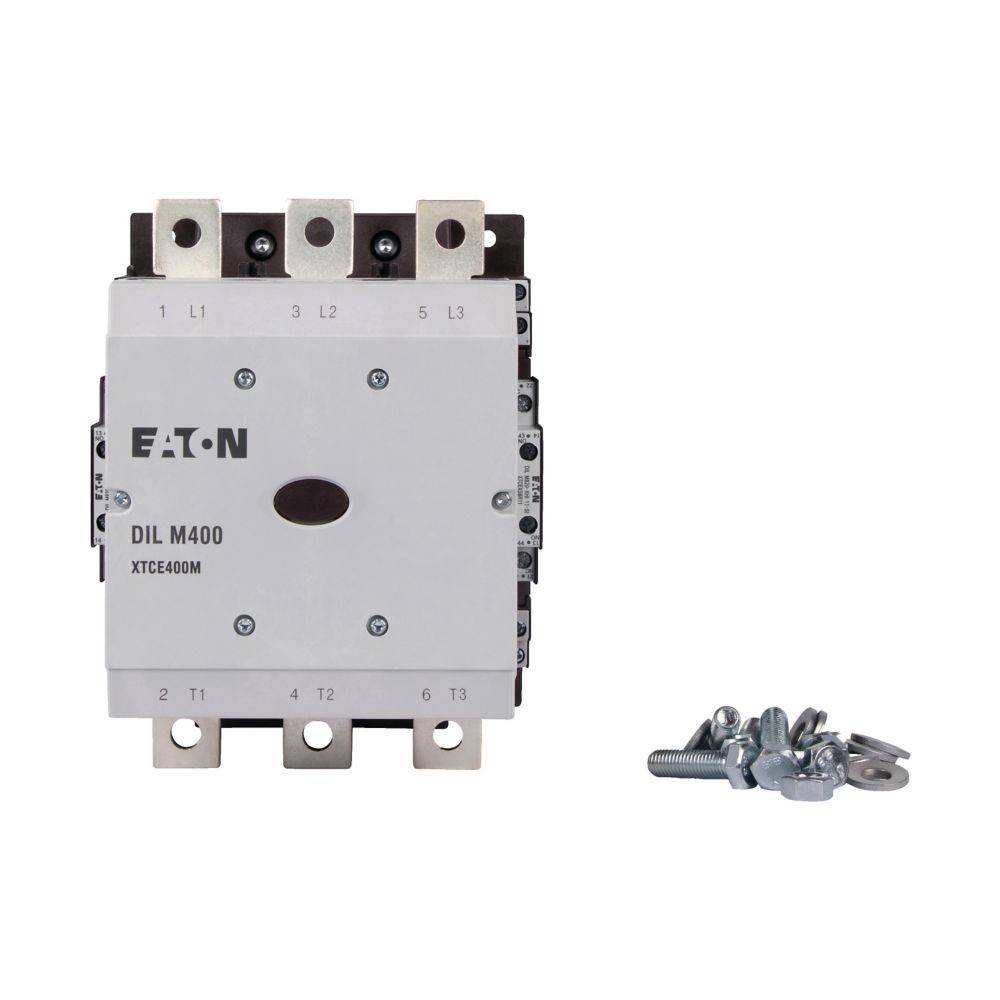

Eaton Leistungsschütz m.Br. DILM400/22(RDC48)

Überblick

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 400 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 612 A, gekapselt: Ith= 450 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom

Beschreibung

• hersteller: Eaton
• bezeichnung: Leistungsschütz m.Br. 2S2Ö 200kW/400V/AC3
• typ: DILM400/22(RDC48)
• bemessungssteuerspeisespannung us bei ac 50 hz: 0 V
• bemessungssteuerspeisespannung us bei ac 60 hz: 0 V
• bemessungssteuerspeisespannung us bei dc: 24..48 V
• spannungsart zur betätigung: DC
• anzahl der schließer als hauptkontakte: 3
• anschlussart hauptstromkreis: Schienenanschluss
• bemessungsbetriebsstrom ie bei ac-1, 400 v: 612 A
• bemessungsbetriebsstrom ie bei ac-3, 400 v: 400 A
• bemessungsbetriebsleistung bei ac-3, 400 v: 200 kW
• bemessungsbetriebsstrom ie bei ac-4, 400 v: 296 A
• bemessungsbetriebsleistung bei ac-4, 400 v: 160 kW
• bemessungsbetriebsleistung nema: 223 kW
• anzahl der hilfskontakte als schließer: 2
• anzahl der hilfskontakte als Öffner: 2
• geeignet für reiheneinbau: nein
• breite: 160 mm
• höhe: 209 mm
• tiefe: 216 mm
