Beschreibung
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 32 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig
Eigenschaften
- hersteller: Eaton

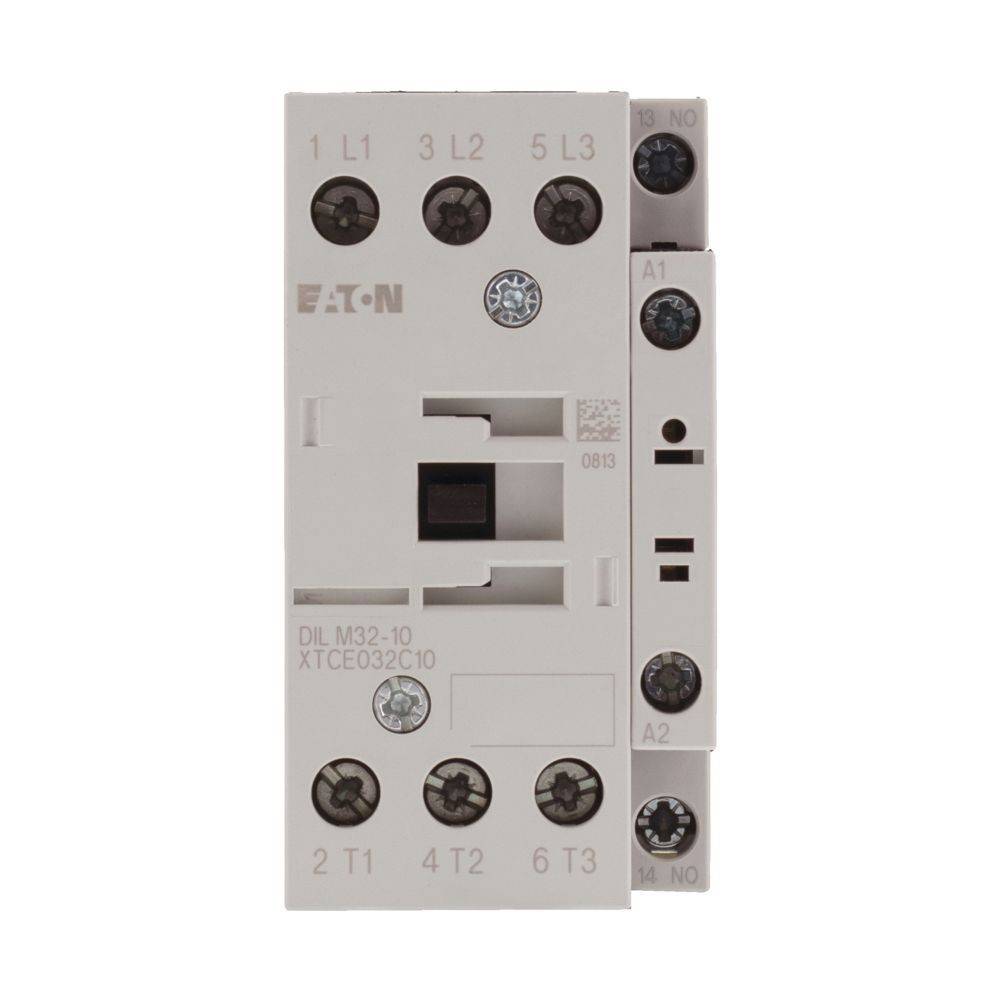

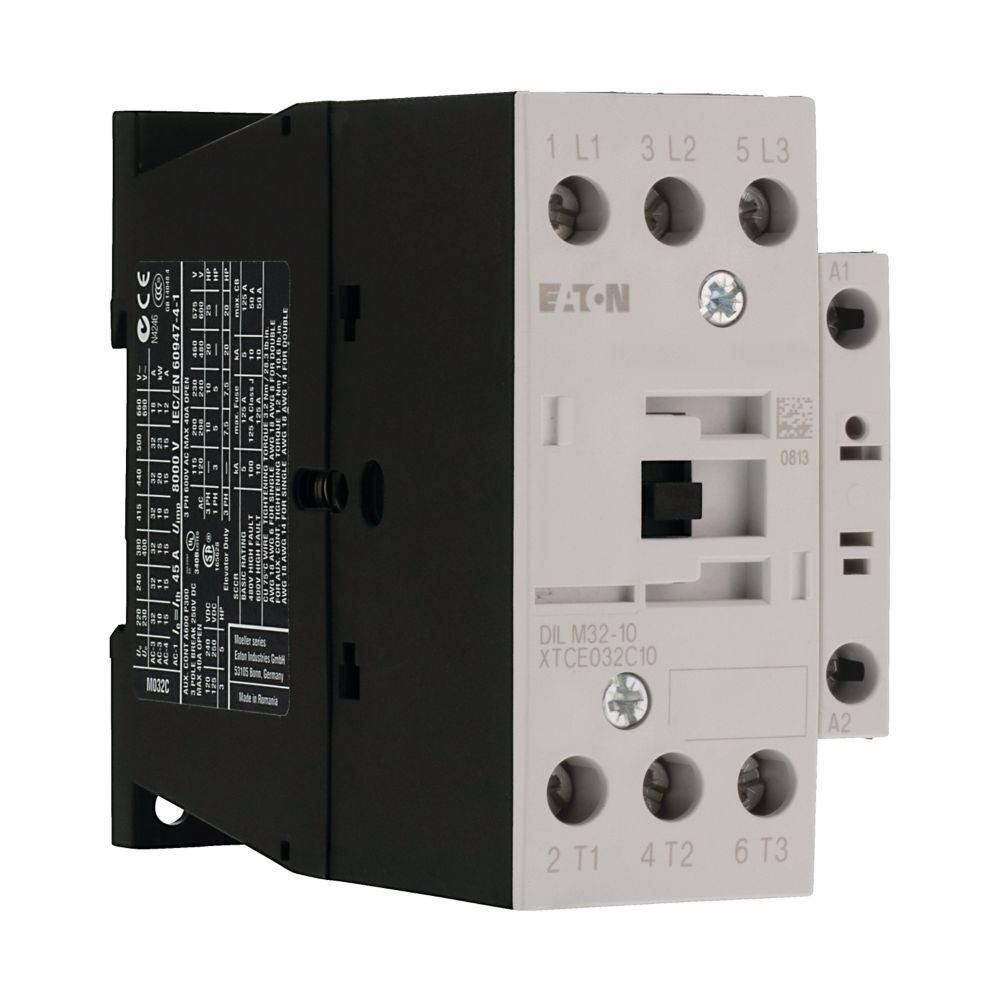

- bezeichnung: Leistungsschütz 1S 15kW/400V,AC
- typ: DILM32-10(48V50HZ)
- bemessungssteuerspeisespannung us bei ac 50 hz: 48 V
- bemessungssteuerspeisespannung us bei ac 60 hz: 0 V
- bemessungssteuerspeisespannung us bei dc: 0 V
- spannungsart zur betätigung: AC
- anzahl der schließer als hauptkontakte: 3
- anschlussart hauptstromkreis: Schraubanschluss
- betriebsspannung bei ac 50 hz: 24..690 V
- betriebsspannung bei ac 60 hz: 24..690 V
- bemessungsbetriebsstrom ie bei ac-1, 400 v: 45 A
- bemessungsbetriebsstrom ie bei ac-3, 400 v: 32 A
- bemessungsbetriebsleistung bei ac-3, 400 v: 15 kW
- bemessungsbetriebsstrom ie bei ac-4, 400 v: 15 A
- bemessungsbetriebsleistung bei ac-4, 400 v: 7 kW
- bemessungsbetriebsleistung nema: 14,9 kW
- anzahl der hilfskontakte als schließer: 1
- geeignet für reiheneinbau: nein
- breite: 45 mm
- höhe: 85 mm
- tiefe: 97 mm
