Beschreibung
Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Standardgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 185 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 337 A, gekapselt: Ith= 245 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom
Eigenschaften
- Hersteller: Eaton

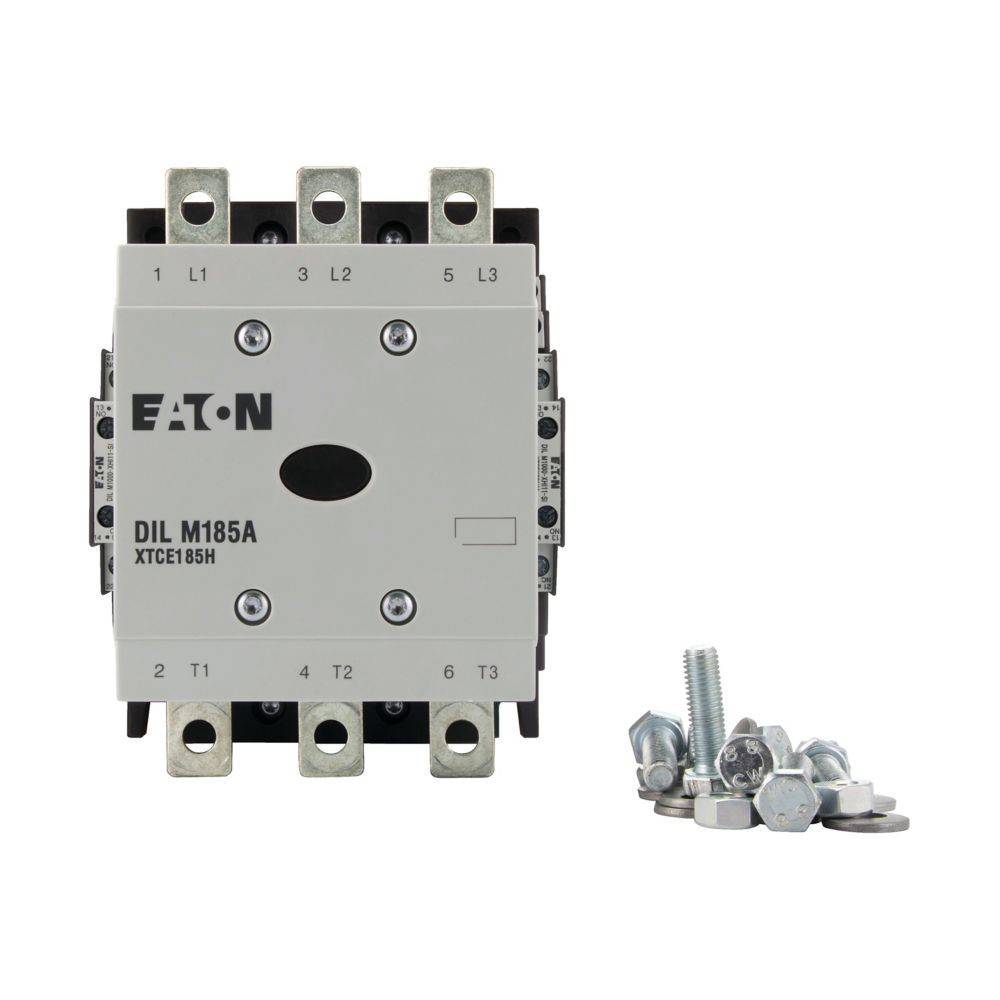

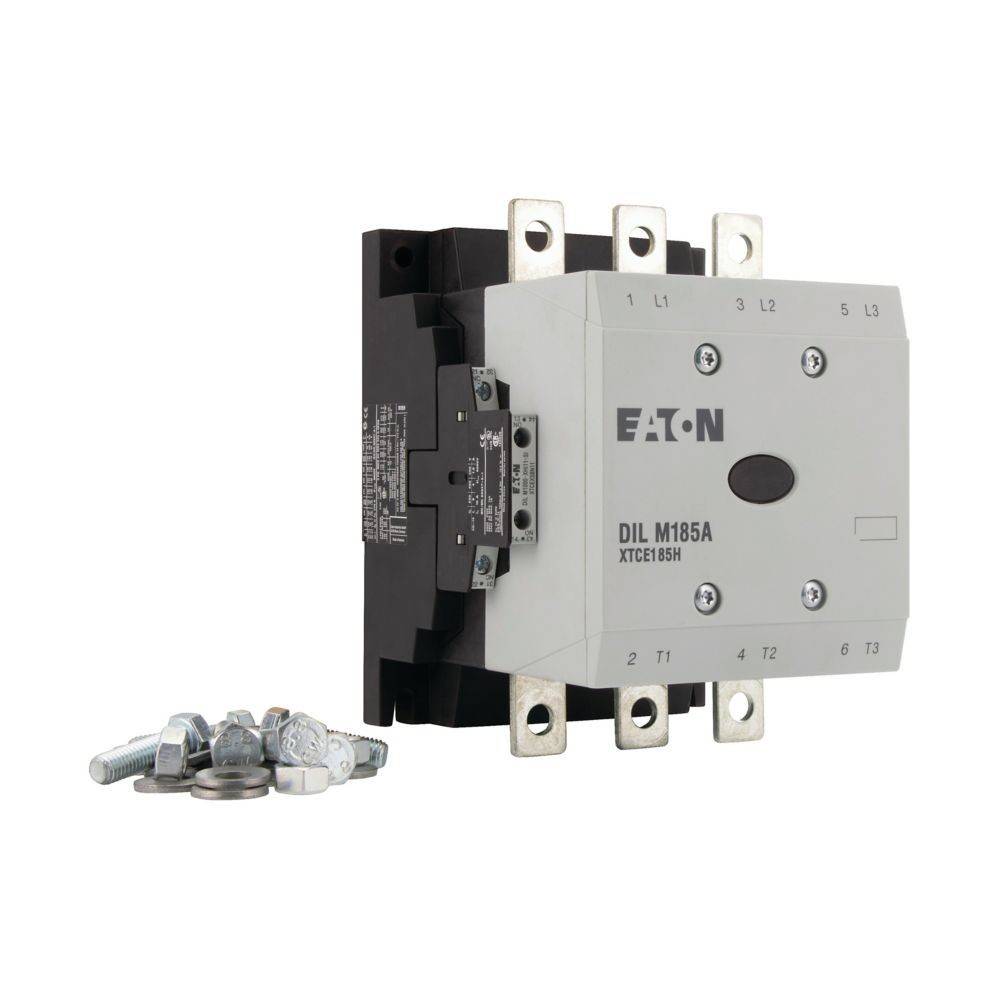

- Bezeichnung: Leistungsschütz 90kW/400V/AC3
- Typ: DILM185A/22(RDC130)
- Bemessungssteuerspeisespannung Us bei AC 50 Hz: 0 V
- Bemessungssteuerspeisespannung Us bei AC 60 Hz: 0 V
- Bemessungssteuerspeisespannung Us bei DC: 110..130 V
- Spannungsart zur Betätigung: DC
- Anzahl der Schließer als Hauptkontakte: 3
- Anschlussart Hauptstromkreis: Schienenanschluss
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V: 337 A
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V: 185 A
- Bemessungsbetriebsleistung bei AC-3, 400 V: 90 kW
- Bemessungsbetriebsstrom Ie bei AC-4, 400 V: 136 A
- Bemessungsbetriebsleistung bei AC-4, 400 V: 75 kW
- Bemessungsbetriebsleistung NEMA: 93 kW
- Anzahl der Hilfskontakte als Schließer: 2
- Anzahl der Hilfskontakte als Öffner: 2
- Geeignet für Reiheneinbau: nein
- Breite: 140 mm
- Höhe: 190 mm
- Tiefe: 158 mm
