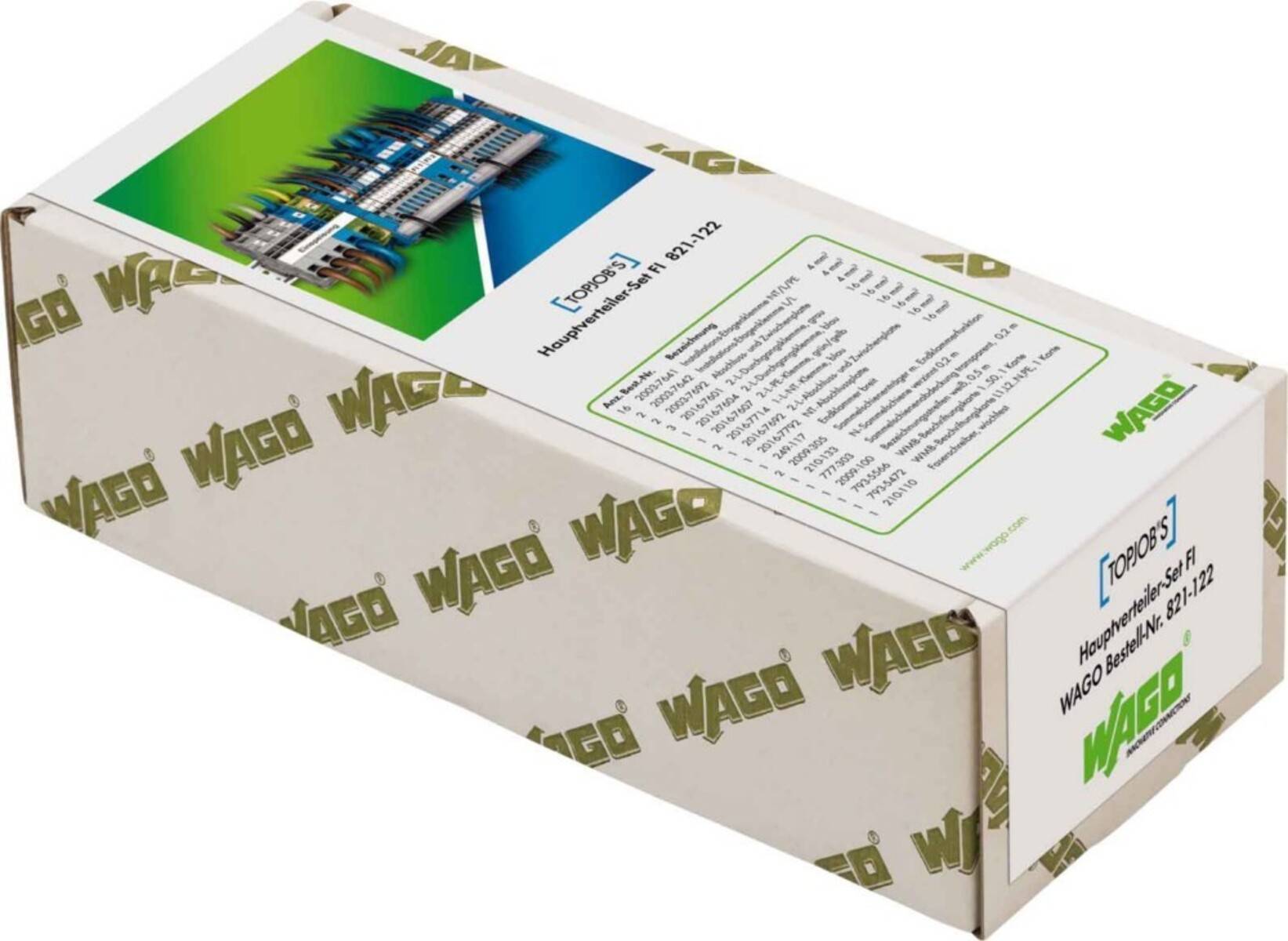

WAGO GmbH & Co. KG Hauptverteiler-Set 821-122

Überblick

TOPJOB®S-Hauptverteiler-Set FI; mit BetätigungsöffnungFür die Hauptverteilung mit zwei FI-Schutzschaltern; beinhaltet alle erforderlichen Komponenten zur Verdrahtung einer Einspeisung und den Anschluss von 14 Wechselstrom- und 2 Drehstromkreisen.
Verteilung der FI-Potentiale über 2 N-Sammelschienen 10 x 3 mm; Auftrennung der N-Potentiale für die Isolationswiderstandsmessung über Trennschlitten in der Installationsetagenklemme.
Bestückung:
16 x Installationsetagenklemme; NT/L/PE; 4 mm² (2003-7641).
2 x Installationsetagenklemme; L/L; 4 mm² (2003-7642).
2 x Abschluss- und Zwischenplatte (2003-7692).
3 x 2-Leiter-Verteilereinspeiseklemme; grau; 16 mm² (2016-7601).
1 x 2-Leiter-Verteilereinspeiseklemme; blau; 16 mm² (2016-7604).
1 x 2-Leiter-Schutzleiterklemme; grün-gelb; 16 mm² (2016-7607).
1 x Abschluss- und Zwischenplatte (2016-7692).
2 x 1-Leiter-N-Trennklemme; blau; 16 mm² (2016-7714).
1 x Abschluss- und Zwisch

Beschreibung

• hersteller: WAGO GmbH & Co. KG
• bezeichnung: Hauptverteiler-Set TopJob S
• typ: 821-122
• ausführung elektrischer anschluss 1: Federzuganschluss
• ausführung elektrischer anschluss 2: Federzuganschluss
• montageart: Hutschiene TH35
• werkstoff des isolierkörpers: Thermoplast
• betriebstemperatur: 105 °C
• brennbarkeitsklasse des isolierstoffs nach ul 94: V0
• abschlussplatte erforderlich: ja
• grundfarbe: sonstige

Eigenschaften

Wago 821-122
