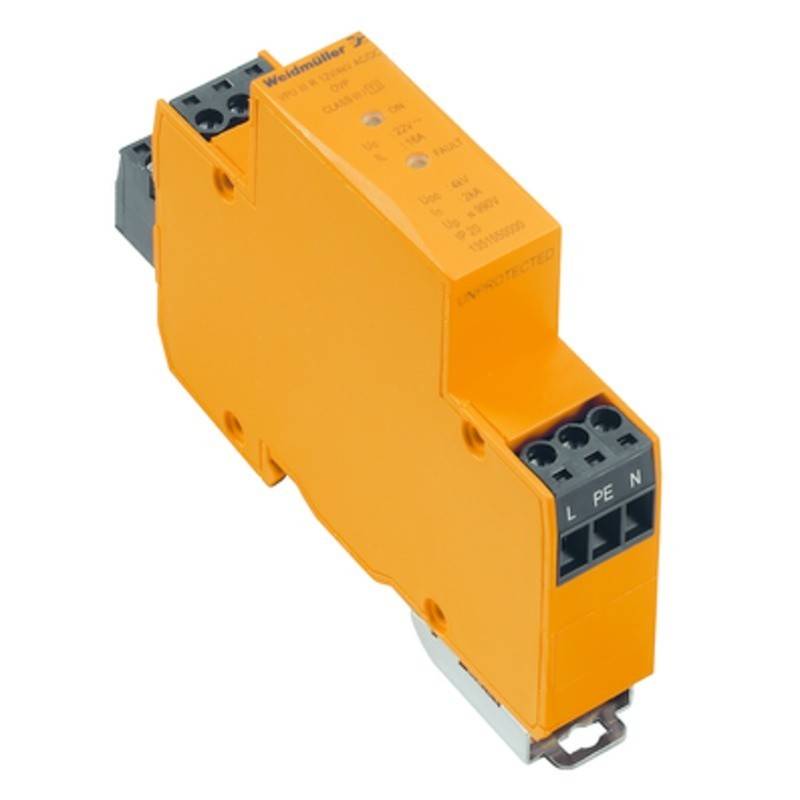

Weidmüller Überspannungsschutz VPUIIIR12V/4KVAC/DC

Überblick

Das Gerät ist ein Überspannungsschutz Typ III und schützt die Endgeräte vor Überspannungen, die durch Schaltvorgänge oder indirekte Blitzeinwirkung entstehen. Es kann direkt vor dem Endgerät installiert werden. Das Portfolio bietet Geräte für alle gängigen Nennspannungen und kleine Bauformen. Alle Geräte können in verschiedenen Anwendungen installiert werden. Endgeräte-Überspannungsableiter AC (Typ 3), AC/DC, Nennspannung (AC): 12 V, Nennspannung (DC): 16 V, Netzform: Einphasig

Beschreibung

• hersteller: Weidmüller
• bezeichnung: Überspannungsschutz mit Fernmeldekontakt
• typ: VPUIIIR12V/4KVAC/DC
• netzform dc: ja
• netzform it: nein
• netzform tn: nein
• netzform tn-c: nein
• netzform tn-c-s: nein
• netzform tn-s: nein
• netzform tt: nein
• netzform sonstige: ja
• anzahl der leiter (ohne erde): 1
• nennspannung ac: 12 V
• nennspannung dc: 16 V
• höchste dauerspannung ac: 20 V
• höchste dauerspannung dc: 28 V
• max. pv-spannung: 28 V
• schutzpegel l-n: 1,2 kV
• schutzpegel n-pe: 1,4 kV
• kurzschlussfestigkeit (isccr): 1,5 kA
• integrierter kurzschlussschutz: ja
• integrierte vorsicherung: nein
• montageart: Hutschiene TH35
• baugröße: 1 TE
• max. leiterquerschnitt starr (ein-/mehrdrähtig): 2,5 mm²
• max. leiterquerschnitt flexibel (feindrähtig): 2,5 mm²
• mit fernmeldekontakt: ja
• signalisierung am gerät: optisch
• prüfklasse typ 2: nein
• schutzart (ip): IP20
