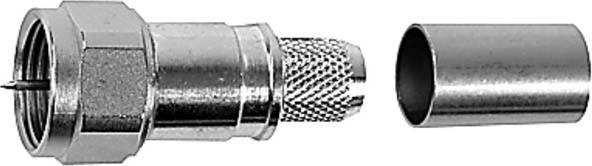

Telegärtner F-Kabelstecker HDTV Cr/Cr 100025620

Überblick

Die High Definition TeleVision (HDTV) Digitaltechnik stellt höhere Anforderungen an die hauptsächlich verwendeten F Steckverbinder. Große Bedeutung kommt hierbei der Rückflussdämpfung zu, um bis zu einer Frequenz von 3 GHz die Signalreflektionen im System möglichst gering zu halten. Telegärtner hat deshalb neue Baureihen von hochwertigen 75 Ohm F Steckverbindern entwickelt, die speziell an den Wellenwiderstand von 75 Ohm angepasst wurden und exzellente Rückflussdämpfungswerte - bis 3 GHz typisch -30 dB - aufweisen. Alle F Steckverbinder sind mit einem eigenen Innenleiter ausgerüstet.

Anmerkungen: crimp/crimp
Montage: A4307
Brandschutzklasse: Nicht relevant
Brennendes Abtropfen: Nicht relevant
Rauchentwicklung: Nicht relevant
Säureentwicklung: Nicht relevant
Crimpeinsatz: N01003A0004
Kabelgruppe; Kabel: G27 (1.0/4.6-6.7)
Rückflussdämpfung: typ.: 3 GHz: -30 dB, HDTV Type
G27: 1.0/4.8 AF, 1.0/4.8, 1694A, 3093A, 7710A, 7711A, 7713A,

Beschreibung

• hersteller: Telegärtner
• bezeichnung: F-Kabelstecker HDTV Cr/Cr G27 1.0/4.6-6.7
• typ: 100025620
• ausführung: Stecker (Plug)
• steckverbindertyp: F
• winkelstecker: nein
• kontaktausführung: männlich (male)
• anschlussart: Crimp/Crimp
• kabeltyp: RG 59
• impedanz: 75 Ohm
• isolierter einbau: nein

Stichwörter

Telegärtner, HF-Steckverbinder
