Beschreibung
Mit der M12x1 Steckverbinderserie können Applikationen wie Sicherheits- bzw. Videoüberwachung (CCTV), Fahrgastinformationssysteme (PIS), Produktionsanlagen bzw. Fertigungsüberwachung mit hochauflösenden Kameras realisiert werden. Anwender können an der sehr schnellen Schnittstelle mit dem M12 Rundsteckverbinder zum Beispiel Röntgenapparate zur Gepäcküberprüfung an Flughäfen gekapselt und manipulationssicher anschließen. Aber auch in Schienenfahrzeugen ist der M12 ein echter Trumpf: Die steigende Datenmenge kann zuverlässig verteilt und an alle im Zug verbundenen Systeme und Geräte, zum Beispiel Kameras oder Switches, übertragen werden. Als 8-poliger, X-kodierter Kompaktsteckverbinder in Cat.6A kann der M12 von Telegärtner Datenraten bis 10 Gbit/s übertragen.
Leistungsmerkmale:
X-Kodierung nach Steckverbinder-Norm IEC 61076-2-109,
10 Gigabit-Ethernet gemäß IEEE 802.3an,
Geeignet für 4PPoE gemäß IEEE 802.3bt,
Cat.6A (ISO/IEC) gemäß ISO/IEC 11801
DIN EN 50173-1,
UL-gelistet,
mehrfache Schirmkontaktierung,
verschiedene Ausführung der Einbaubuchsen für unterschiedliche Einbauvarianten,
einheitliches Bohrbild aller Einbaubuchsen,
Schutzklasse IP67
Brandschutzklasse: Nicht relevant
Brennendes Abtropfen: Nicht relevant
Rauchentwicklung: Nicht relevant
Säureentwicklung: Nicht relevant

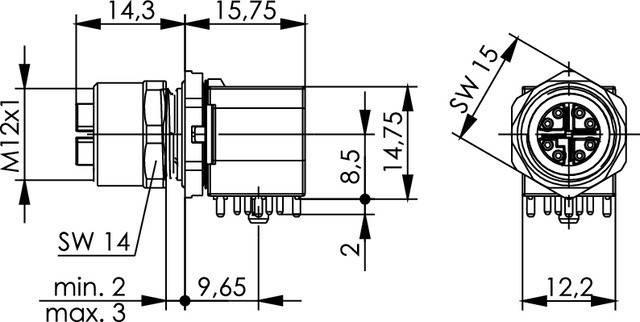

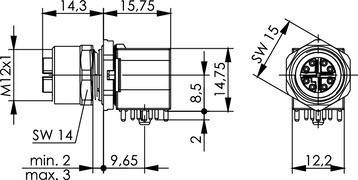

Ausführung: 8-polig, X-kodiert, gewinkelt, einteilig, Schirmanbindung 4-fach, Lötanschluss THR, 8,5 mm Abstand zur Leiterplatte, Einbau von hinten
Bezeichnung: STX M12x1 EBB X-cod. Cat.6A (ISO/IEC) 90°
Kurzbezeichnung: BS8X090-1-4THR085BM000
Einbaumaß: Z138
Z158
