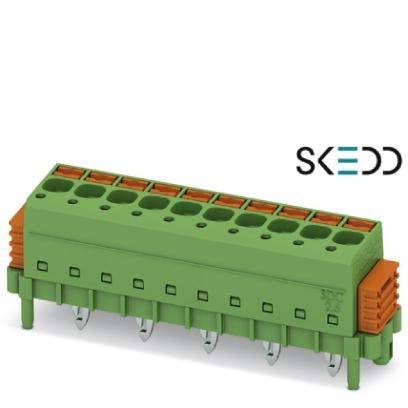

Phoenix Contact Direktsteckverbinder SDC 2,5/ 8-PV-5,0-ZB

Überblick

Leiterplatten-Direktstecker, Nennquerschnitt: 2,5 mm², Farbe: grün, Nennstrom: 12 A, Bemessungsspannung (III/2): 320 V, Kontaktoberfläche: Zinn, Anzahl der Potenziale: 8, Anzahl der Reihen: 1, Polzahl: 8, Anzahl der Anschlüsse: 8, Artikelfamilie: SDC 2,5/..-PV, Rastermaß: 5 mm, Anschlussart: Push-in-Federanschluss, Montage: SKEDD - Direktstecktechnik, Anschlussrichtung Leiter/Platine: 90 °, Pin-Layout: Zick-Zack-Pinning W, Pinlänge [P]: 4,7 mm, Stecksystem: SKEDD, Verriegelung: Rastverriegelung, Befestigungsart: Rastflansch, Verpackungsart: verpackt im Karton

Beschreibung

• hersteller: Phoenix Contact
• bezeichnung: Direktsteckverbinder
• typ: SDC 2,5/ 8-PV-5,0-ZB
• verbindungsart: sonstige
• polzahl: 8
• anzahl der steckkontaktreihen: 1
• rastermaß der kontakte: 5 mm
• rastermaß der anschlüsse: 5 mm
• winkel kontakt/leiteranschluss: sonstige
• bemessungsstrom in: 12 A
• bemessungsspannung: 320 V
• bemessungsstoßspannung: 4 kV
• Überspannungskategorie: III
• verschmutzungsgrad: 2
• anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,2..2,5 mm²
• anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..2,5 mm²
• anschließbarer leiterquerschnitt eindrähtig: 0,2..2,5 mm²
• ausführung des elektrischen anschlusses: Federzuganschluss
• anschließbare kabeltype: Rundkabel
• werkstoff der kontaktbeschichtung: Zinn
• werkstoff des kontaktes: Kupfer
• werkstoff des isolierkörpers: Polyamid (PA)
• werkstoff des gehäuses: sonstige
• beschichtung gehäuse: sonstige
• gehäusefarbe: grün
• brennbarkeitsklasse des isolierstoffs nach ul 94: V0
• mit schutzleiter: nein
• betriebstemperatur: -40..100 °C
• schutzart (ip), montiert: sonstige
