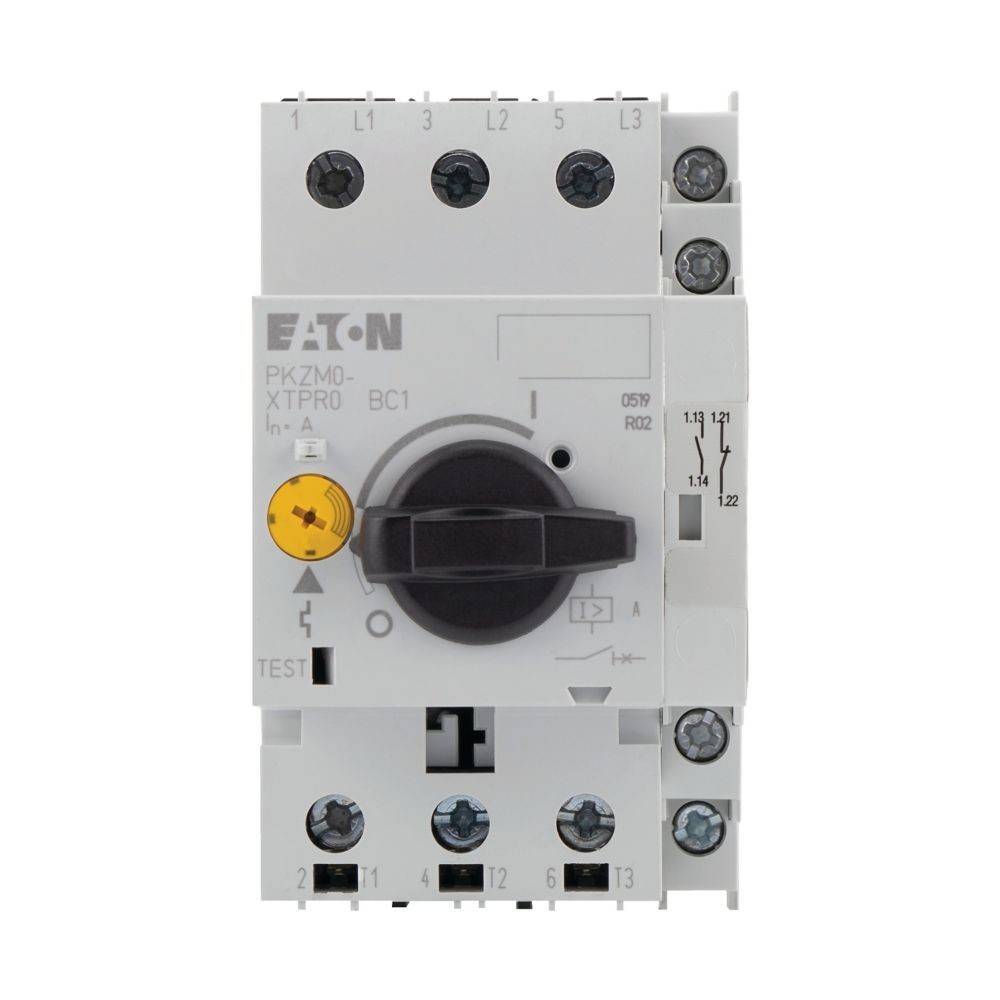

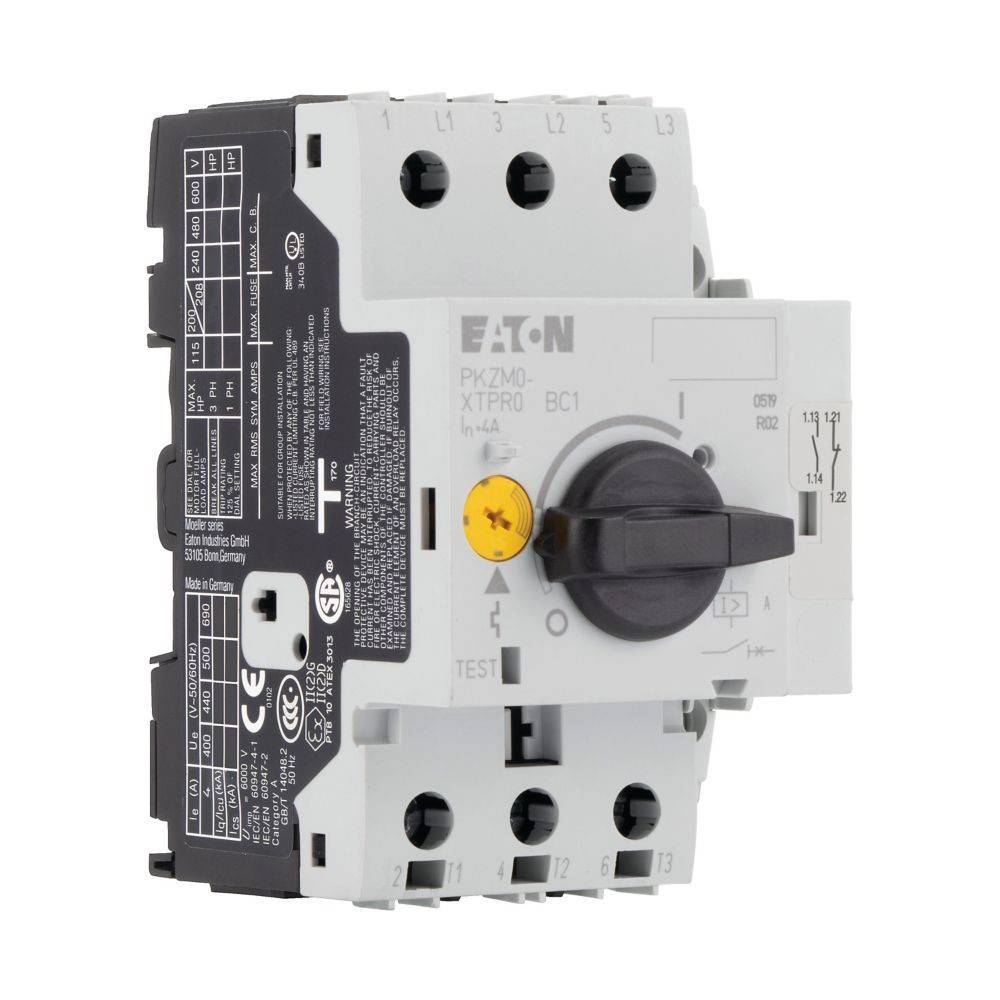

Eaton Motorschutzschalter PKZM0-10/NHI11

Überblick

Motorschutzschalter mit vormontiertem Normalhilfsschalter als Komplettgerät mit Vorteilen in der Montage aufgrund reduzierter Auspackzeiten

Beschreibung

• hersteller: Eaton
• bezeichnung: Motorschutzschalter 3p.
• typ: PKZM0-10/NHI11
• Überlastauslöser stromeinstellung: 6,29999999..10 A
• einstellbereich des unverzögerten kurzschlussauslösers: 155 A
• mit thermischem schutz: nein
• phasenausfallempfindlich: ja
• auslösetechnik: thermomagnetisch
• bemessungsbetriebsspannung: 690 V
• bemessungsdauerstrom iu: 10 A
• bemessungsbetriebsleistung bei ac-3, 230 v: 2,2 kW
• bemessungsbetriebsleistung bei ac-3, 400 v: 4 kW
• verlustleistung: 6,48 W
• anschlussart hauptstromkreis: Schraubanschluss
• ausführung des betätigungselements: Drehknopf
• gerätebauart: Einbaugerät Festeinbautechnik
• mit integriertem hilfsschalter: ja
• mit integriertem unterspannungsauslöser: nein
• polzahl: 3
• bemessungsgrenzkurzschlussausschaltstrom icu bei 400 v, ac: 150 kA
• schutzart (ip): IP20
• höhe: 93 mm
• breite: 54 mm
• tiefe: 76 mm

Eigenschaften

Eaton PKZM0-10/NHI11. Nennstrom: 10 A, Nennspannung: 690 V, Verlustleistung: 6,48 W. Schutzschaltertyp: Motorschutzschalter, Internationale Schutzart (IP-Code): IP20, Auslösemethode: Thermomagnetisch. Breite: 54 mm, Tiefe: 76 mm, Höhe: 93 mm
