WAGO GmbH & Co. KG Federleiste 769-101
Produktbeschreibung
Überblick
1-Leiter-Federleiste; CAGE CLAMP®; 4 mm²; Rastermaß 5 mm; 1-polig; Kodiernase; 4,00 mm²; grau
Federleiste/Buchse Serie 769 mit Betätigungswerkzeug
Bei dieser Federleiste/Buchse (Artikelnummer 769-101) ist eine reibungslose Elektroinstallation der Fokus. Bei dieser Federleiste/Buchse ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm erforderlich. Die steckbaren Reihenklemmensysteme haben ihren Einsatzschwerpunkt im Schaltanlagen- und Steuerungsbau (z.B. in der Bahntechnik). Sie stellen eine Synthese aus Reihenklemmen und Steckverbindern dar. Das variable Verdrahtungssystem bietet die Möglichkeit zur Vorkonfektionierung, was bei der Herstellung, der Montage, dem Betrieb und der Wartung Zeit und Kosten spart. Dieses Produkt ist mit der CAGE CLAMP®-Technologie ausgerüstet. Der zuverlässige und wartungsfreie CAGE CLAMP® Universalanschluss bietet die Möglichkeit, alle Arten von Leitern mit einer Käfigzugfeder anzuschließen, ohne,
Beschreibung
- hersteller: WAGO GmbH & Co. KG
- bezeichnung: Federleiste 1pol. gr
- typ: 769-101
- explosionsgeprüfte ausführung "ex e": nein
- anschließbarer leiterquerschnitt feindrähtig ohne aderendhülse: 0,08..4 mm²
- anschließbarer leiterquerschnitt feindrähtig mit aderendhülse: 0,25..2,5 mm²
- anschließbarer leiterquerschnitt eindrähtig: 0,08..4 mm²
- anschließbarer leiterquerschnitt mehrdrähtig: 0,08..4 mm²
- bemessungsstrom in: 32 A
- bemessungsspannung: 500 V
- ausführung elektrischer anschluss 1: Federzuganschluss
- ausführung elektrischer anschluss 2: Federzuganschluss
- polzahl: 1
- anzahl der klemmstellen je pol: 1
- montageart: sonstige
- werkstoff des isolierkörpers: Thermoplast
- betriebstemperatur: 105 °C
- brennbarkeitsklasse des isolierstoffs nach ul 94: V0
- halogenfrei: ja

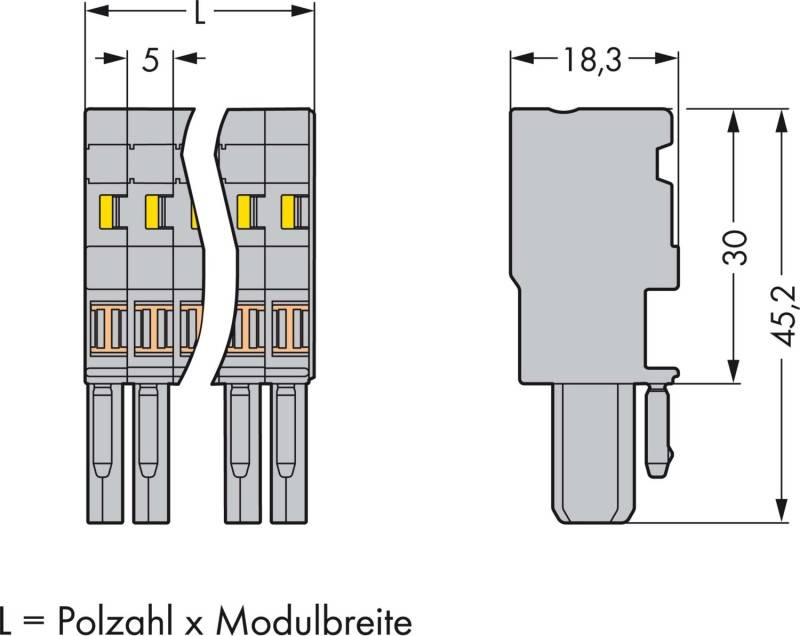

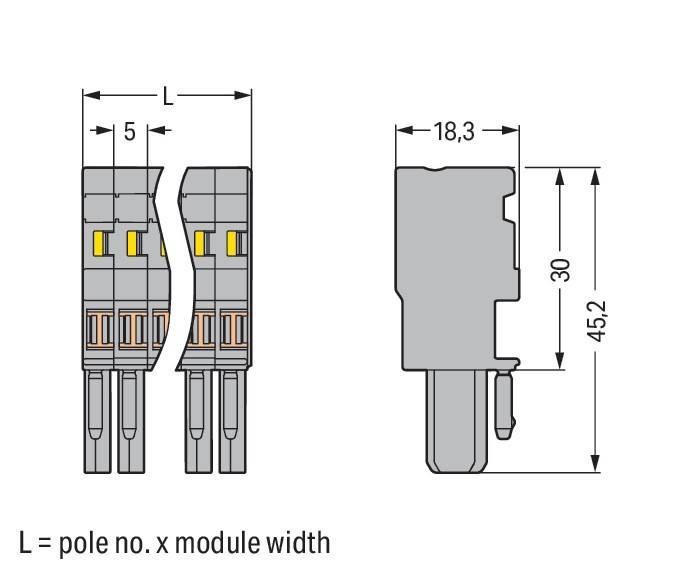

- breite: 5 mm
- höhe: 18,3 mm
- tiefe: 45,2 mm
- abschlussplatte erforderlich: nein
- farbe: grau
- transparent: nein
Eigenschaften
Wago 769-101. Breite: 5 mm, Tiefe: 18,3 mm, Höhe: 45,2 mm. Nennspannung: 500 V
