Beschreibung
REG-Gehäuse 6 TE

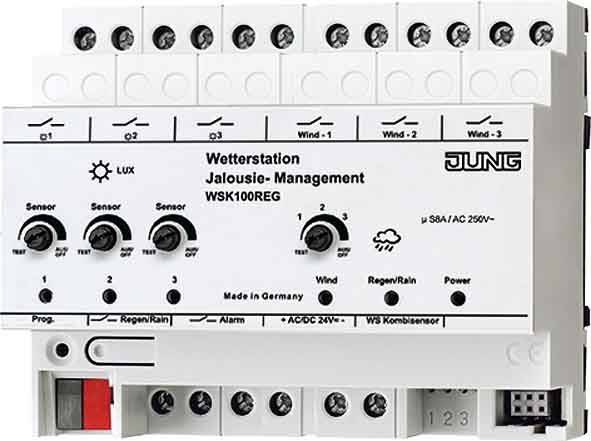

Die Wetterstation "
Konventionell"
WSK 100 REG wertet in Verbindung mit dem digitalen Kombisensor WS 10 KS und der Spannungsversorgung WSSV 10 Helligkeit, Windstärke und Niederschlag aus. Sie steuert unter Berücksichtigung der Helligkeit und der Windstärke ein angeschlossenes Jalousiesteuerungssystem, getrennt nach Ost-, Süd- und Westfassade.
Produkteigenschaften
Getrennte Ausgänge für die Jalousien der Ost-, Süd- und Westfassade
Getrennt einstellbare Beschattungsfunktion für die Ost-, Süd- und Westfassade
Einstellbarer gemeinsamer Grenzwert für den Windalarm für die drei Fassadenseiten
Schaltausgang bei Niederschlagserkennung zur Ansteuerung von z.B. Dachfenstern
Standardlaufzeit der Jalousien bei Sonnenschutz 2,5 Minuten, für jede Fassadenseite getrennt verkürzbar
Verbindungsüberwachung zum Kombisensor mit Alarmfunktion und Meldungsauswertung
Betrieb mit zusätzlicher Spannungsversorgung (Art.-Nr.: WSSV 10)
Versorgung
Versorgungsspannung: AC 24 V ~ ± 15 %
Stromaufnahme: max. 300 mA
Umgebungstemperatur: -5 ... +45 °C
Lager-/Transporttemperatur: -25 ... +70 °C
Feuchte
Umgebung/Lager/Transport: max. 93 % r. F., keine Betauung
Einbaubreite: 108 mm (6 TE)
Anschlüsse
Eingänge, Versorgung: Schraubklemmen
eindrähtig: 1 x 0,5 ... 4 mm2
feindrähtig ohne Aderendhülse: 1 x 0,34 ... 4 mm2
feindrähtig mit Aderendhülse: 1 x 0,14 ... 2,5 mm2
Kombisensor WS 10 KS: 4-pol. WAGO Anschlussklemme Typ 252-104
Ausgänge: Relais (Schließer)
8 x 250 V / 8 A
Niederschlag: ja / nein
Einsteller "
Sensor"
: ca. 0 ... 76 klx
Hysterese: ± 5 % vom Bereichsendwert
Einsteller "
Wind"
: 1 ... 20 m/s, AUS
Stellung 1: ca. 5 m/s
Stellung 2: ca. 10 m/s
Stellung 3: ca. 15 m/s
Hysterese: ± 5 % vom Bereichsendwert
