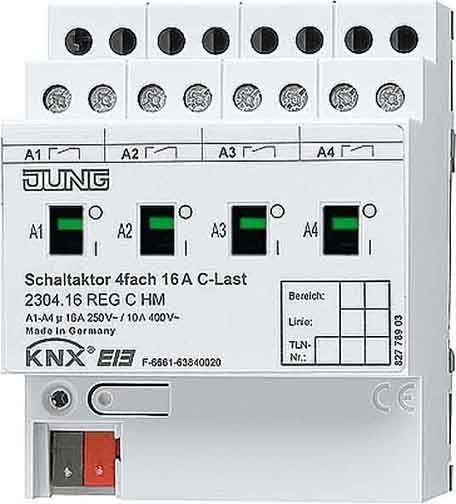

Jung KNX Schaltaktor 4-fach 2304.16 REGCHM

Überblick

mit Stromerkennung
REG-Gehäuse 4 TE
4 Schließer mit mechanischer Handbetätigung und Statusanzeige
Die volle Funktionalität wird ab ETS3.0d oder höher unterstützt.
ETS-Produktfamilie Ausgabe
Produkttyp Binärausgang 4fach
Bestimmungsgemäßer Gebrauch
Schalten elektrischer Verbraucher AC 110 ... 230 V oder AC/DC 24 V mit potentialfreien Kontakten
Montage auf Hutschiene nach DIN EN 60715 in Unterverteiler

Produkteigenschaften
Manuelle Betätigung der Relais unabhängig vom Bus
Schließer- oder Öffnerbetrieb
Logische Verknüpfung und Zwangsführung
Rückmeldung Schalten (nur Busbetrieb)
Schaltstellungsanzeige
Zentrale Schaltfunktion mit Sammelrückmeldung
Sperrfunktion für jeden Kanal
Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Abschaltwarnung
Einbindung in Lichtszenen
Betriebsstundenzähler, über Bus konfigurierbar
Eingangsüberwachung auf zyklische Aktualisi

Beschreibung

• hersteller: Jung
• bezeichnung: KNX Schaltaktor 4-fach C-Last
• typ: 2304.16 REGCHM
• bussystem knx: ja
• bussystem knx-funk: nein
• bussystem funkbus: nein
• bussystem lon: nein
• bussystem powernet: nein
• andere bussysteme: ohne
• montageart: REG
• breite in teilungseinheiten: 4
• vor ort-/handbedienung: ja
• mit led-anzeige: nein
• max. schaltleistung: 3680 W
• ausgangsleistung: 3680 W
• geeignet für c-last: ja
• max. anzahl der schaltausgänge: 4
• max. schaltstrom: 16 A
• bemessungsstrom: 16 A
• bemessungsbetriebsspannung: 21 V
• verschiedene phasen anschließbar: ja
• leistungsaufnahme: 4 W
• mit busankopplung: ja
• modulare erweiterungsmöglichkeit: nein

Eigenschaften

JUNG 2304.16 REGCHM. Leistung übertragen: 240 mW, Produktfarbe: Weiß, Zertifizierung: VDE. Maximale Schaltleistung: 3680 W, Spannung: 250 - 400 V, Eingangsfrequenz: 50/60 Hz
