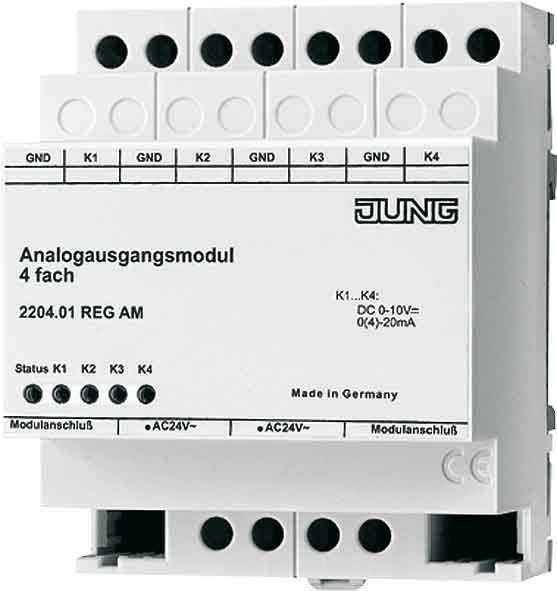

Jung Analogausgangsmodul 4-f. 2204.01 REGAM
Produktbeschreibung
Überblick
REG-Gehäuse 4 TE
Erweiterungsmodul für Analogausgang 4fach Art.-Nr.: 2204.01 REGA
Funktion
Das Analogausgangsmodul erweitert einen KNX-Analogausgang 4fach um vier analoge Ausgänge, die sich per Software parametrieren lassen.
Empfangene Daten werden in die Ausgangssignale 0 ... 1 V, 0 ... 10 V, 0 ... 20 mA oder 4 ... 20 mA umgesetzt.
Diese analogen Ausgangssignale ermöglichen es Aktoren der Heizungs-, Klima- und Lüftungstechnik, ihre Ausgangsgrößen aufgrund von Businformationen anzupassen und an Regelprozessen teilzunehmen.
Die Ausgangsgrößen können zwangsgeführt werden.
Die Auswertung der Moduldaten selbst sowie die Verarbeitung der Zwangsführung erfolgt im KNX-Analogausgang.
Der Anschluss des Analogausgangsmoduls an das KNX-Gerät erfolgt über einen im Lieferumfang enthaltenen Systemstecker.
Nicht benötigte Ausgänge lassen sich abschalten.
Spannungsausgänge werden auf Kurzschluss überwacht.
Der Ausgangszustand
Beschreibung
- hersteller: Jung
- bezeichnung: Analogausgangsmodul 4-f. REG Gehäuse 4TE
- typ: 2204.01 REGAM
- bussystem knx: ja
- bussystem knx-funk: nein
- bussystem funkbus: nein
- bussystem lon: nein
- bussystem powernet: nein
- andere bussysteme: ohne
- montageart: REG
- breite in teilungseinheiten: 4
- ausführung: Erweiterung
- mit led-anzeige: ja
- mit busankopplung: nein
- anzahl der ausgänge: 4
- ausgangsstrom: 0..20 mA
- ausgangsspannung: 0..10 V
- schutzart (ip): IP20
