Überblick
REG-Gehäuse 4 TE
ETS-Produktfamilie Ausgabe

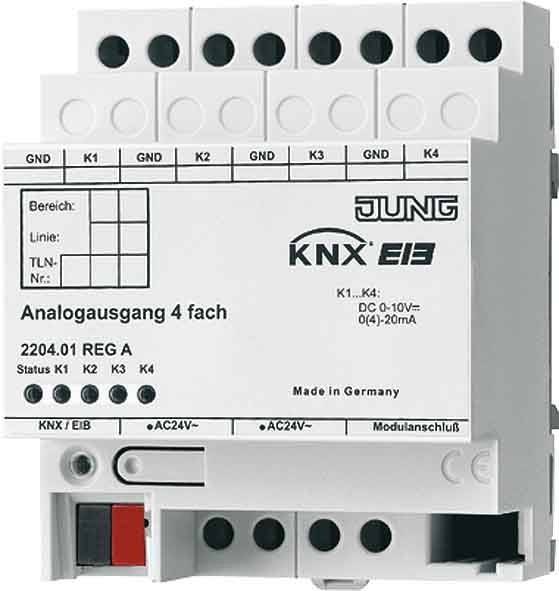

Produkttyp Analogausgang 4fach
Der Analogausgang benötigt zum Betrieb die Spannungsversorgung Art.-Nr.: WSSV 10.
Funktion
Der KNX Analogausgang verfügt über 4 Analogausgänge und wandelt KNX-Telegramme (1-Byte- und 2-Byte-) in analoge Ausgangssignale um.
Diese analogen Ausgangssignale ermöglichen es Aktoren der Heizungs-, Klima- und Lüftungstechnik, ihre Ausgangsgrößen aufgrund von Businformationen anzupassen und an Regelprozessen teilzunehmen.
Die Ausgänge werden durch die Software auf Spannungs- und Stromsignale parametriert.Spannungssignale: 0 ... 1 V, 0 ... 10 VStromsignale: 0 ... 20 mA, 4 ... 20 mA
Spannungsausgänge werden auf Kurzschluss überwacht.
Der Ausgangszustand wird durch Status-LEDs angezeigt.
Mit Hilfe des Analogausgangsmoduls 4fach (Art.-Nr. 2204.01 REGAM) kann die Anzahl der analogen Ausgänge um 4 auf 8 erweitert werden. Der Anschluss erfolgt über einen S
