Überblick
Überträgt die Hilfsenergie für Messumformer in 2-Draht-Technik
Einfache, kostengünstige Instrumentierung
Hat keinen Hilfsenergie-Anschluss
Erspart Verlegen und Anschließen der Hilfsenergie-Leitung

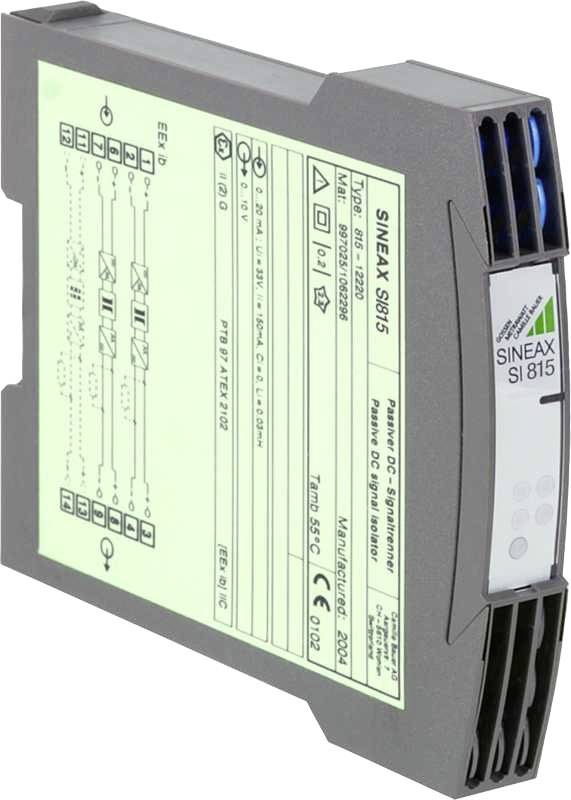

Camille Bauer Passiver DC-Signaltrenner, Ausführung [EEx ia] IIC (Ausgangssignal eigensicher) und FSK-durchgängig, Typ Sineax
![Camille Bauer Passiver DC-Signaltrenner, Ausführung [EEx ia] IIC (Ausgangssignal eigensicher) und FSK-durchgängig, Typ Sineax](https://asset.re-in.de/isa/160267/c1/-/de/002140377PI00/Camille-Bauer-Passiver-DC-Signaltrenner-Ausfuehrung-EEx-ia-IIC-Ausgangssignal-eigensicher-und-FSK-durchgaengig-Typ-Sineax.webp?x=600&y=600&ex=600&ey=600&align=center&format=WEBP&quality=95 "Camille Bauer Passiver DC-Signaltrenner, Ausführung [EEx ia] IIC (Ausgangssignal eigensicher) und FSK-durchgängig, Typ Sineax")
Produktbeschreibung
Beschreibung
Signaltrenner zur galvanischen Trennung des Mess-Speise-Kreises 4..20 mA eines Messumformers in 2-Draht-Technik.
Dabei erfüllt er zwei Funktionen gleichzeitig:
- Er vollzieht die eigentliche galvanische Trennung.
- Er überträgt den speisenden Anteil des Signals, die Hilfsenergie, zum Messumformer, ohne selbst in den Kreis einzuspeisen. Dementsprechend hat der Trenner keinen Hilfsenergie-Anschluss.
Sie finden Verwendung bei dialogfähigen "intelligenten" Messum formern mit FSK-Technik und HART- oder firmenspezifischem Protokoll.
Galvanische Trennung des Aus- und Eingangssignals / Verhindert das Verschleppen von Störspannungen und Störströmen, löst Probleme bei Signalverknüpfungen
Eigenschaften
Ausgangssignal entspricht Eingangssignal: 4..20 mA
Durchgängigkeit FSK-Technik und HART:
Eignet sich zum Übertragen des analogen 4..20 mA-Signals, dem ein frequenzmoduliertes Digitalsignal überlagert ist (FSK-durchgängig) / Ermöglicht das Zusammenwirken mit einem "intelligenten" Messumformer in 2-Draht-Technik, der mit FSK-Technik und HART- oder firmenspezifischem Protokoll arbeitet
Gehäuse N17 für Hutschienenmontage
Ausführung [EEx ia] IIC (Ausgangssignal eigensicher)
Baumusterprüfbescheinigung PTB 97 ATEX 2111 (Ausserhalb des explosionsgefährdeten Bereiches)
Lieferumfang
1x Passiver Trenner Sineax SI815 + 1x Betriebsanleitung + 1x Baumusterprüfbescheinigung
