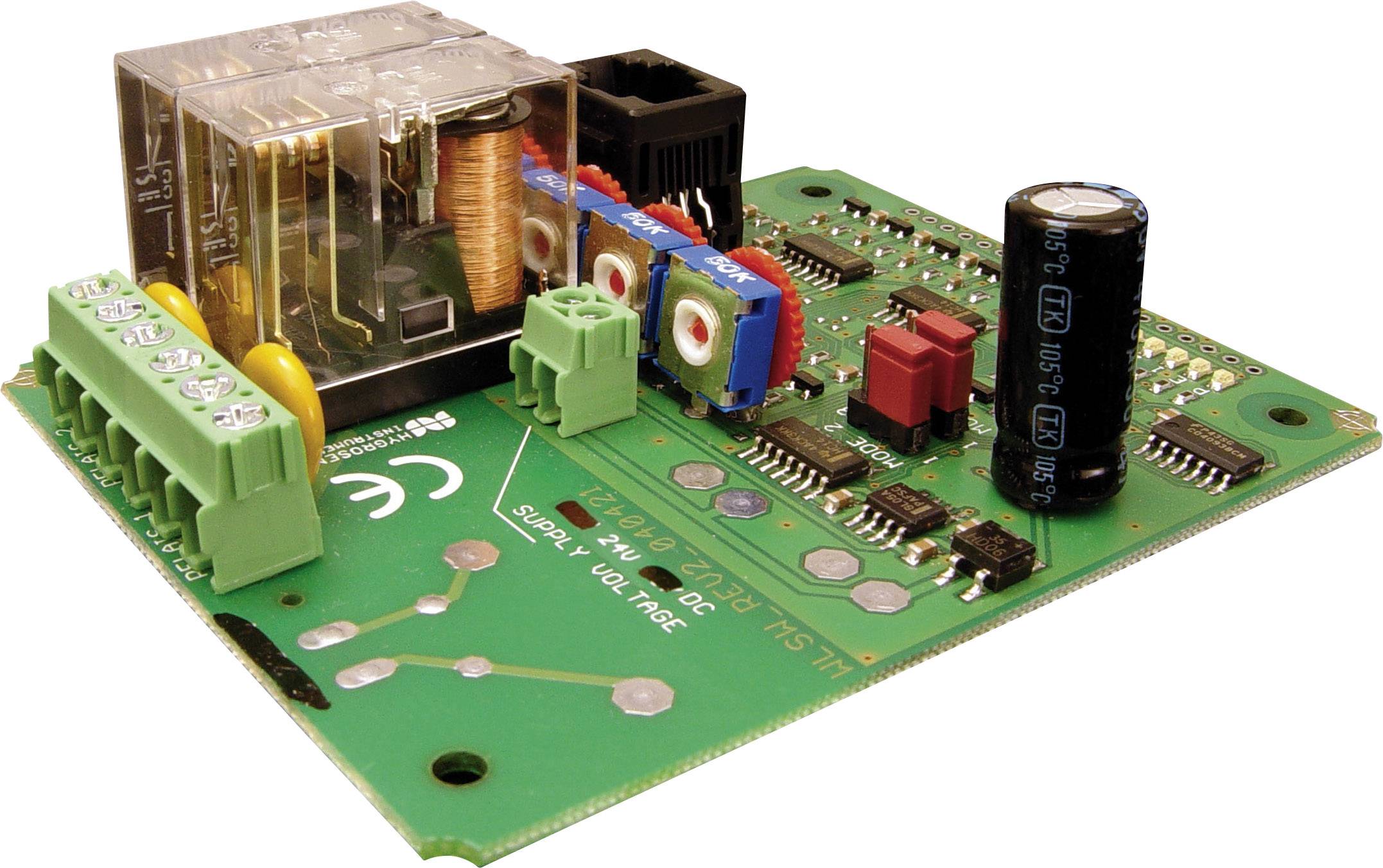

B + B Thermo-Technik Niveauregler 1 St. WLSW-24V Betriebsspannung: 24 V/DC (L x B x H) 95 x 75 x 30mm

Überblick

Ideal für Regenwassertanks oder für Kompressor-Druckbehälter
Niveauanzeige über 5 LEDs
Zwei unabhängige Niveauregler

Beschreibung

Zur gleichzeitigen Überwachung des minimalen und maximalen Flüssigkeitspegels in leitfähigen Flüssigkeiten. Die Fühler (nicht im Lieferumfang) können mit Kontaktflächen an der Behälterwand oder mit Stab-/Kabelelektroden leicht selbst hergestellt werden.
Funktionsweise: Im Flüssigkeitsbehälter werden vier Elektroden montiert, die bis zum gewünschten Schaltpunkt in das Medium ragen. Entsprechend dem Wasserkontakt wird der Füllstand mit vier LEDs signalisiert. Bei vollständig leerem Behälter erscheint die rote LED. Das untere Elektrodenpaar dient z.B. zur Schaltung eines Füllventils. Bei Freigabe der untersten Elektrode wird das Füllventil/Pumpe eingeschaltet und bei Benetzung der zweiten Elektrode wieder abgeschaltet (Hysterese). Das obere Elektrodenpaar dient mit gleichem Funktionsprinzip zur Regelung des oberen Niveaus z.B. einer Pumpe. Der zweite Kanal muss nicht benutzt werden. Das Schaltverhalten der Auswertung (Füllen/Entleeren) ist über zwei Steckbrücken wählbar. Die Empfindlichkeit der Elektroden ist über Potentiometer einstellbar. Zur Ansteuerung der Ventile/Pumpe dienen zwei potenzialfreie Relais mit Wechselkontakt.
Anwendungsgebiete: Wassernachspeisung/Überwachung bei Regenwasserzisternen, Überwachung von Kondensatwannen und Kompressordruckbehältern, Boiler, Quellen und Brunnen, Viehtränken, Steuerung von Pumpen.

Hinweise

Nicht geeignet für brennbare Flüssigkeiten (z.B. Kraftstoff, Heizöl etc.)!

Lieferumfang

• Die Lieferung erfolgt ohne Elektroden und Gehäuse. Der Anschluss der Elektroden erfolgt über das bei den Elektroden mitgelieferte Anschlusskabel 2 m mit Western-Stecker.
