Beschreibung

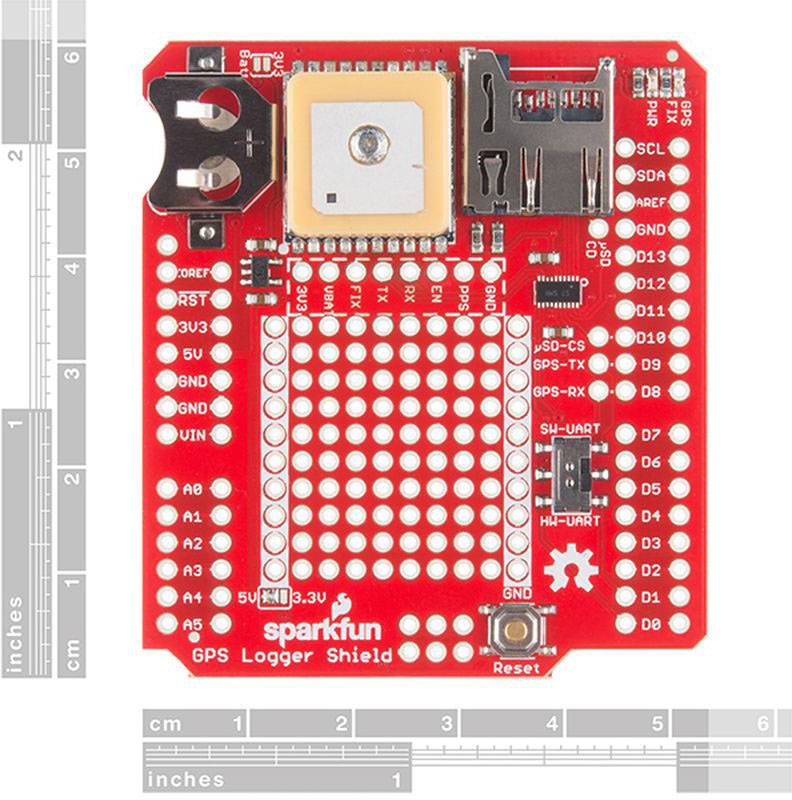

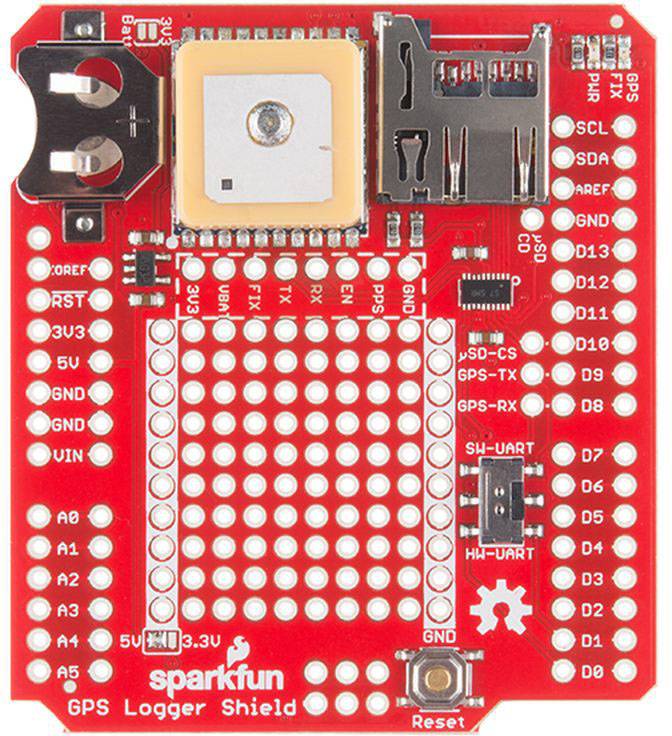

Der SparkFun GPS Logger Shield stattet Ihren Arduino mit Zugang zu einem GPS-Modul, einem µSD-Speicherkartensteckplatz und all den anderen Peripheriegeräten aus, die Sie benötigen, um Ihren Arduino in einen Position-Tracking, Geschwindigkeitsmonitoring und höhenüberwachenden Wunderlogger zu verwandeln. Der Schild basiert auf einem GP3906-TLP GPS-Modul - einem 66-Kanal-GPS-Empfänger mit einer MediaTek MT3339-Architektur und einer Aktualisierungsrate von bis zu 10 Hz. Das GPS-Modul streamt konstante Positionsupdates über eine einfache serielle Schnittstelle auf TTL-Ebene, die Sie dann auf einer µSD-Karte protokollieren und/oder für andere Zwecke verwenden können.
Alles auf dem Schild ist hochgradig konfigurierbar: Ein Schalter ermöglicht es Ihnen, die UART-Schnittstelle des GPS-Moduls zwischen Hardware- und Software-Ports auszuwählen, die µSD-Karte arbeitet über einen Hardware-SPI-Port, der mit den meisten Arduino-Layouts kompatibel sein sollte, und zusätzlicher Prototyping-Speicherplatz sollte es Ihnen ermöglichen, die letzten, wenigen Komponenten hinzuzufügen, die Sie benötigen, um Ihr Projekt abzuschließen. Die Hauptspannungsversorgung des GPS Logger Shield erfolgt über den Arduino 5V Stiftleiste. Diese Spannung wird auf 3,3V heruntergeregelt, die sowohl dem GPS-Modul als auch der µSD-Karte zugeführt wird. Diese beiden Komponenten sollten durchschnittlich etwa 30mA verbrauchen, aber sie können sehr selten auf etwa 100mA ansteigen. Wir empfehlen auch dringend eine 12mm Coin Cell Batterie, die in den Batteriehalter des GPS Shield passt.
