Beschreibung

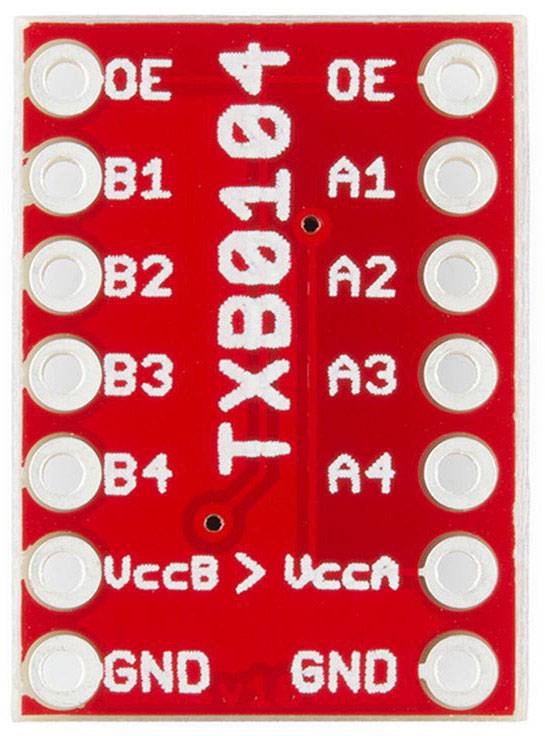

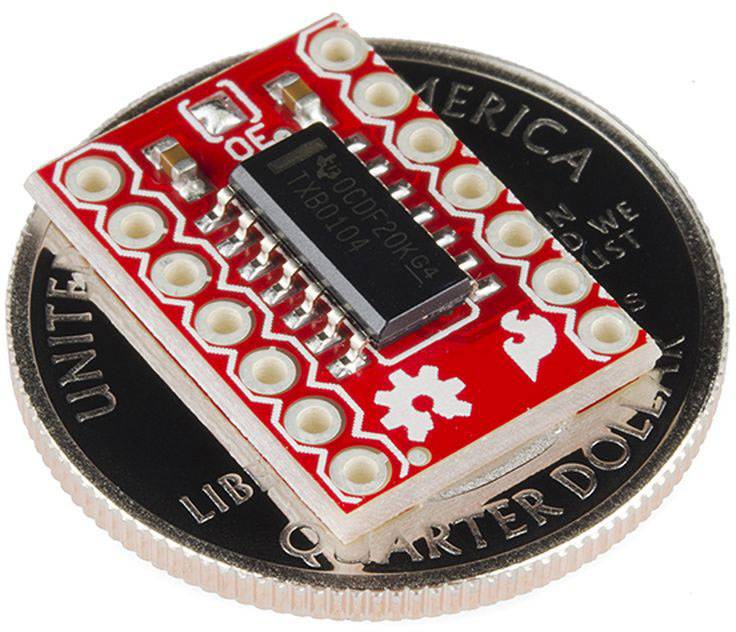

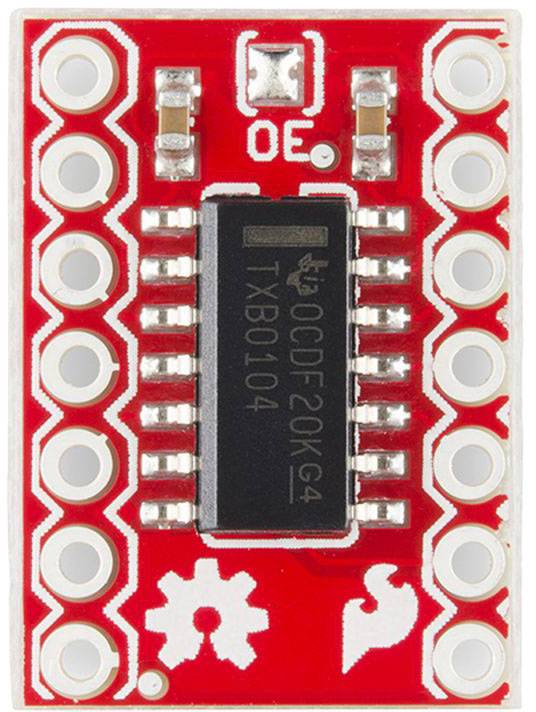

Dies ist eine Breakout-Platine für das Texas Instruments TXB0104 Modul. Der TXB0104 ist ein 4-Bit bidirektionaler Spannungspegeltranslator mit automatischer Richtungserkennung.
Dieser nichtinvertierende 4-Bit-Translator verwendet zwei separate konfigurierbare Stromversorgungsschienen. Der A-Port ist für die Nachführung von VCCA ausgelegt. VCCA akzeptiert jede Versorgungsspannung von 1,2V bis 3,6V. Der B-Port ist für die Nachführung von VCCB ausgelegt. VCCB akzeptiert jede Versorgungsspannung von 1,65V bis 5,5V. Dies ermöglicht eine universelle bidirektionale Niederspannungsumsetzung zwischen einem der Spannungsknoten 1,2-V, 1,5-V, 1,8-V, 1,5-V, 1,8-V, 2,5-V, 3,3-V und 5-V. VCCA sollte die VCCB nicht überschreiten. Wir haben jeden Pin dieses Moduls herausgearbeitet, damit Sie leicht auf die A- und B-Ports zugreifen können.
