Beschreibung

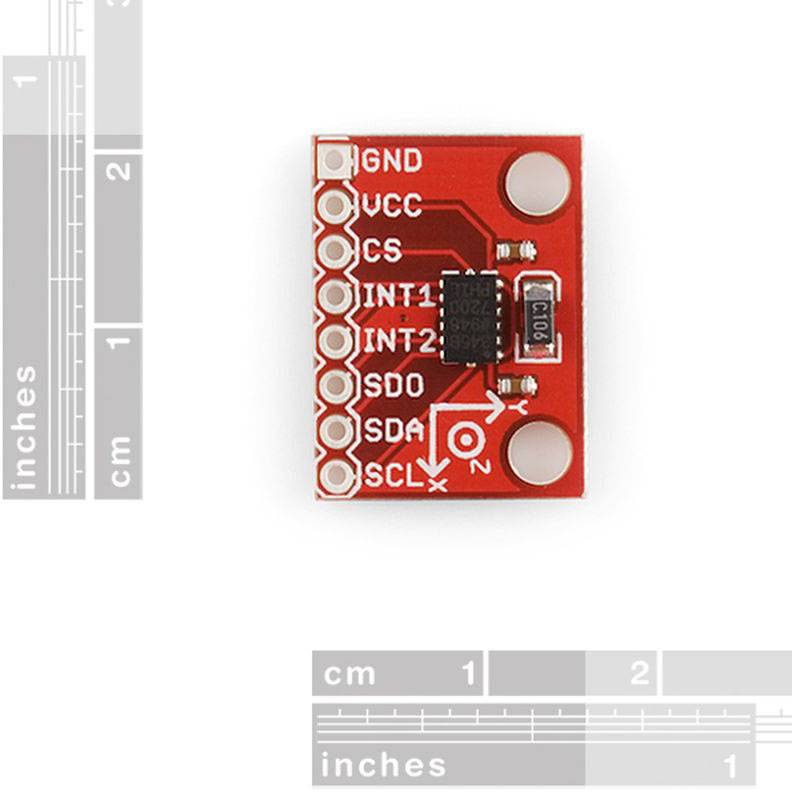

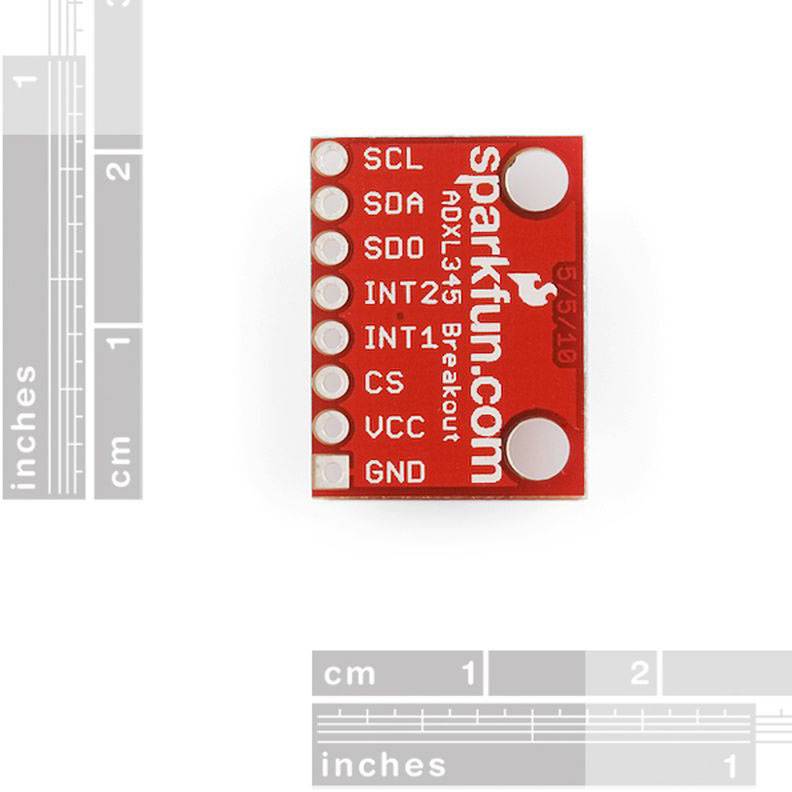

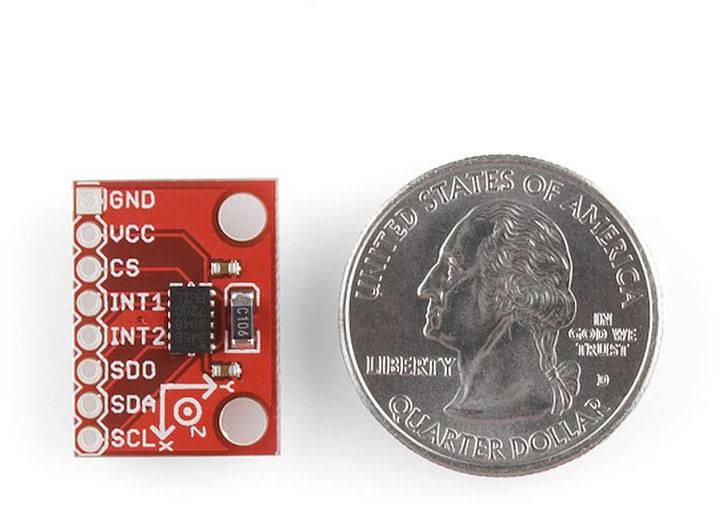

Diese neue Version fügt 2 Abstandslöcher sowie einen zusätzlichen Entkopplungskondensator hinzu. Der ADXL345 ist ein kleiner, dünner, stromsparender 3-Achsen-MEMS-Beschleunigungssensor mit hoher Auflösung (13-Bit) und einer Auflösung von bis zu +-16 g. Die digitalen Ausgangsdaten sind als 16-Bit-Zweierkomplement formatiert und entweder über eine SPI- (3- oder 4-Draht) oder I2C-Digitalschnittstelle zugänglich.
Der ADXL345 eignet sich gut zur Messung der statischen Beschleunigung der Schwerkraft in Kippsensoranwendungen sowie der dynamischen Beschleunigung durch Bewegung oder Stoß. Seine hohe Auflösung (4 mg/LSB) ermöglicht die Messung von Neigungsänderungen unter 1,0 Grad;.
mehrere spezielle Sensorfunktionen sind verfügbar. Die Aktivitäts- und Inaktivitätsmessung erkennt das Vorhandensein oder den Mangel an Bewegung und wenn die Beschleunigung auf einer Achse ein vom Benutzer festgelegtes Niveau überschreitet. Die Gewindebohrerabtastung erkennt Einzel- und Doppelgewindebohrer. Die Freifallsensorik erkennt, wenn das Gerät herunterfällt. Diese Funktionen können auf einen von zwei Interruptausgangspins abgebildet werden. Ein integrierter, zum Patent angemeldeter 32-stufiger First in, First out (FIFO)-Puffer kann verwendet werden, um Daten zu speichern und den Eingriff des Host-Prozessors zu minimieren. Low-Power-Modi ermöglichen ein intelligentes bewegungsbasiertes Leistungsmanagement mit Schwellwerterfassung und aktiver Beschleunigungsmessung bei extrem geringer Verlustleistung.
