Beschreibung
Das SparkFun RedBoard Edge ist eine raffinierte kleine Überarbeitung des SparkFun RedBoard, das für den Einbau in Ihr kundenspezifisches Projektgehäuse entwickelt wurde, um auf einfache Weise ein sauberes, fertig aussehendes Produkt herzustellen. Es verfügt über alle Funktionen eines normalen RedBoards und ist genauso einfach zu bedienen. Sie können sogar einen Prototyp auf einem RedBoard erstellen und Ihr Projekt ohne Komplikationen auf ein RedBoard Edge übertragen. Wenn Sie eine exzellente Lernplattform für physikalische Berechnungen suchen, ist das SparkFun RedBoard Edge immer noch eine cutting-edge Wahl!

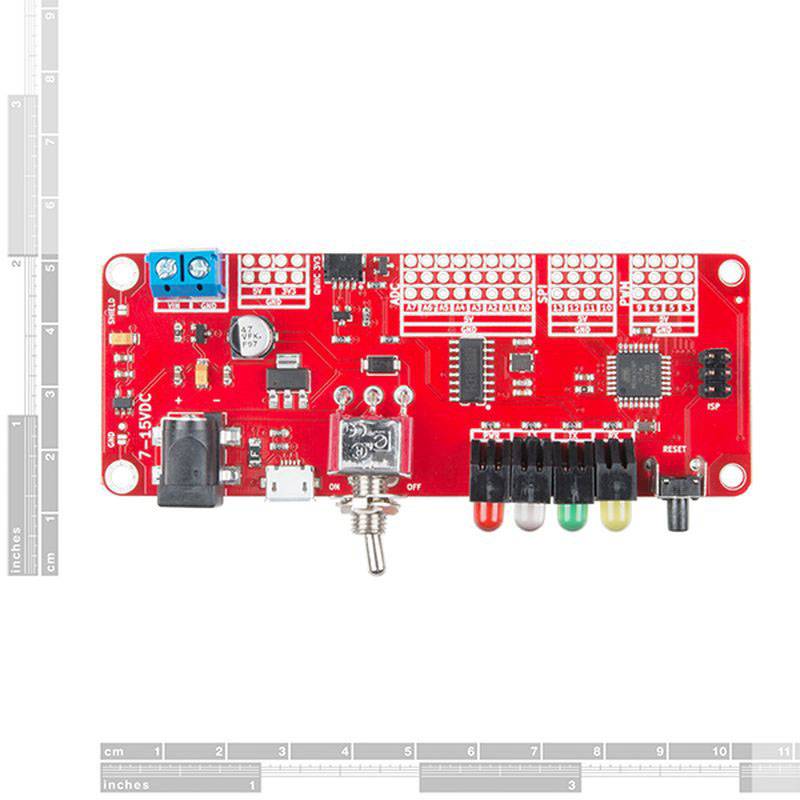

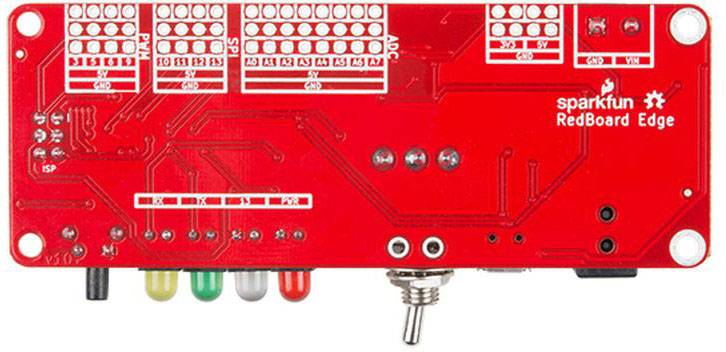

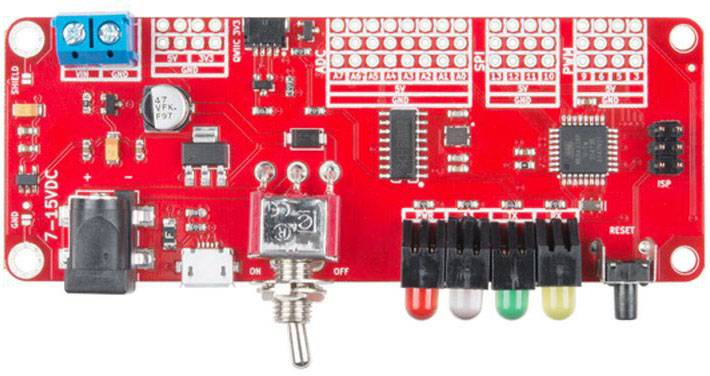

Mit dem RedBoard Edge haben wir das ursprüngliche RedBoard neu angeordnet, um alles "Benutzer-orientierte" auf der einen Seite des Boards und alles "Projekt-orientierte" auf der anderen Seite des Boards zu berücksichtigen. Auf der Benutzerseite finden Sie die 2,1 mm Klinkenbuchse, einen Mikro-USB-Anschluss, einen rechtwinkligen Netzschalter, vier Status-LEDs (RX, TX, Pin 13, & PWR) und einen Reset-Knopf. Inzwischen gibt es auf der Projektseite eine Zwei-Port-Schraubklemme, einen Qwiic-Stecker sowie nach Funktionen gruppierte Pins (PWM, ADC, SPI), wobei parallel zu jeder Gruppierung Stromschienen für 5V und Masse verlaufen. Es gibt auch 4-polige Stromschienen für 5V und 3,3V direkt neben der 5mm 2-poligen Schraubklemme, die über den Kippschalter auf der Vorderseite der Karte mit VIN verbunden ist. Eines der coolsten Dinge am RedBoard Edge ist die Möglichkeit, die Platine über die Abstandshalter neben dem Barrel Jack und der Schraubklemme an Ihrem Gehäuse zu erden. Sie können wählen, ob Sie die Gehäusemasse entweder mit dem USB-Schirm oder mit der Masse des Boards oder mit beiden verbinden wollen!
Wie das SparkFun RedBoard kann das RedBoard Edge über ein Micro-USB-Kabel mit der Arduino IDE programmiert werden: Stecken Sie einfach das Board ein, wählen Sie "Arduino UNO" aus dem Board-Menü und schon können Sie den Code hochladen. Der Edge kann alles von 7 bis 15VDC handhaben und Sie können ihn immer noch über USB oder über die Fassbuchse mit Strom versorgen.
