Beschreibung

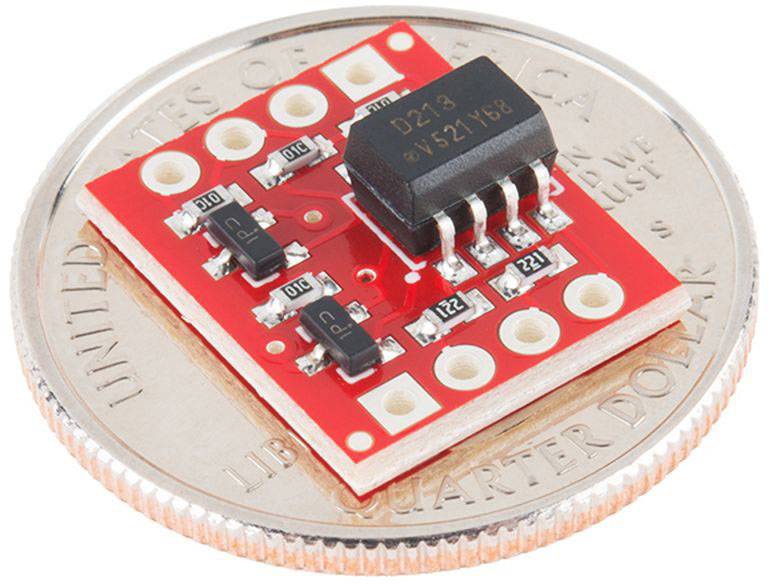

Dies ist ein Board, das für die Opto-Isolation entwickelt wurde. Dieses Board ist hilfreich für den Anschluss digitaler Systeme (z.B. eines 5V-Mikrocontrollers) an ein Hochspannungs- oder Rauschsystem. Diese Platine trennt eine Steuerung mittels eines Opto-Isolator-ICs elektrisch vom Hochleistungssystem. Dieser IC verfügt über zwei LEDs und zwei Photodioden. Dies ermöglicht es der Niederspannungsseite, eine Hochspannungsseite zu steuern.

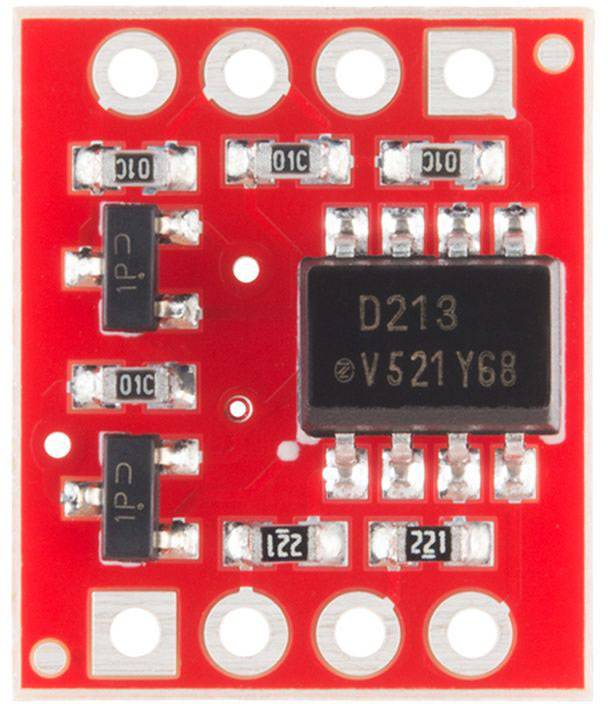

Wir verwenden diese Platine oft, um einem Mikrocontroller die Steuerung von Servos oder anderen Motoren zu ermöglichen, die eine höhere Spannung als die TTL-Logik auf dem (3,3V oder 5V) Mikrophon verwenden, und können elektromagnetische Störungen unseres Systems verursachen, wenn die Motoren ein- und ausgeschaltet werden. Diese Platine isoliert die Systeme und erzeugt eine Art elektrische Rauschbarriere zwischen den Geräten. Diese Breakout-Platine verwendet den ILD213T Optoisolator und diskrete Transistoren, um die Logik zu korrigieren. Wird mit zwei Kanälen geliefert. Ideal für den Einsatz in verrauschten Stromkreisen, in denen Signalleitungen eine galvanische Trennung erfordern.

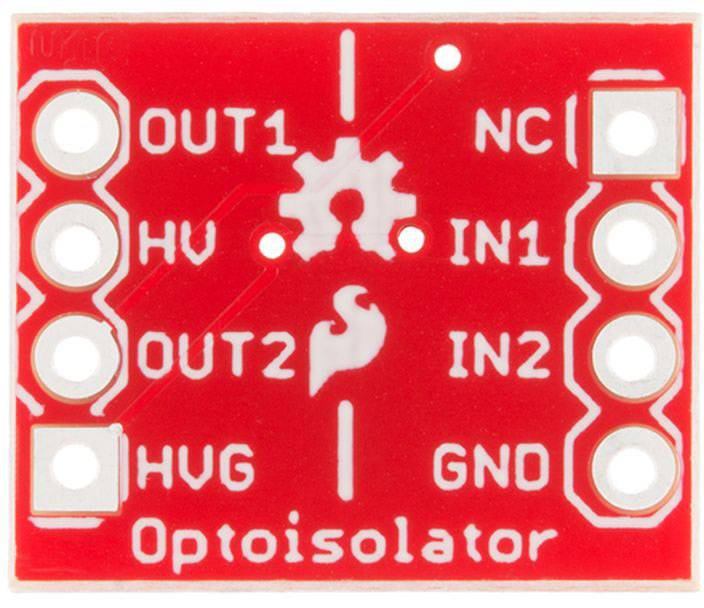

Ein norMaßer LED-Optoisolator invertiert die Logik eines Signals. Wir haben einige Transistoren auf dieses kompakte Board geworfen, um die Invertierung zu korrigieren. Was Sie in die IN-Pins stecken, wird auf die OUT-Pins repliziert, aber bei der höheren Spannung (HV).
